Edelgase und Vakuum
Nitto Kohki
Die Nitto Kohki Cupla für Edelgase und Vakuum sind für Argon, Stickstoff, Helium und andere Inertgase sowie für den Vakuumbereich bis -0,1 MPa ausgelegt. Die PCV- und SP-V-A-Serien bieten eine hohe Dichtheit mit niedrigen Leckraten - entscheidend für Analysentechnik, Schutzgasanwendungen und Vakuumprozesse, bei denen jede Leckage das Ergebnis verfälscht.
Edelstahlgehäuse und spezielle Dichtungswerkstoffe sichern die Beständigkeit gegen Inertgase und die nötige Vakuumtauglichkeit. Die ventilgesicherte Bauform verhindert Gaseinschluss und Lufteintritt beim Trennen und erhält die Reinheit der Gasleitung.
Nitto Kohki Edelgase & Vakuum - Cupla-Baureihen
| Kriterium | Nitto Kohki | Parker | Stäubli | Rectus |
|---|---|---|---|---|
| Vakuumtauglichkeit | bis -0,1 MPa | teilweise | ja | nein |
| Edelgas-Eignung | Ar / N₂ / He | N₂, teilweise | ja | nicht standardmäßig |
| Leckrate | niedrig | mittel | niedrig | nicht spezifiziert |
| Werkstoff | Edelstahl | Edelstahl/Messing | Edelstahl | Messing/Stahl |
| Ventilabsperrung | Ja (SP-V-A) | teilweise | ja | begrenzt |
| Reingas-Eignung | Ja | teilweise | ja | nein |
| Baureihe | Anwendung | Druck / Vakuum | Besonderheit |
|---|---|---|---|
| PCV Cupla | Gas- und Rohrleitungen | Druckbereich | Rückschlag-/Rohrleitungsfunktion |
| SP-V-A Cupla | Vakuum & Edelgas | bis -0,1 MPa | ventilgesichert, niedrige Leckrate |
Typische Einsatzbereiche: Schutzgas- und Edelgasversorgung (Argon, Stickstoff, Helium), Vakuumprozesse und -verteilung, Analysen- und Labortechnik, Schweiß- und Beschichtungsanlagen mit Inertgas sowie Reingasleitungen, bei denen niedrige Leckraten gefordert sind.
Baureihen dieser Kategorie im Vergleich
Der maximale Betriebsdruck ist das erste Auswahlkriterium. Er entscheidet über die Baureihe, nicht über die Baugröße: eine Niederdruckkupplung lässt sich nicht durch eine größere Nennweite hochdrucktauglich machen.
| Baureihe | Betriebsdruck max. | Größen | Absperrart | Medien | Gehäusewerkstoff | Katalogseite |
|---|---|---|---|---|---|---|

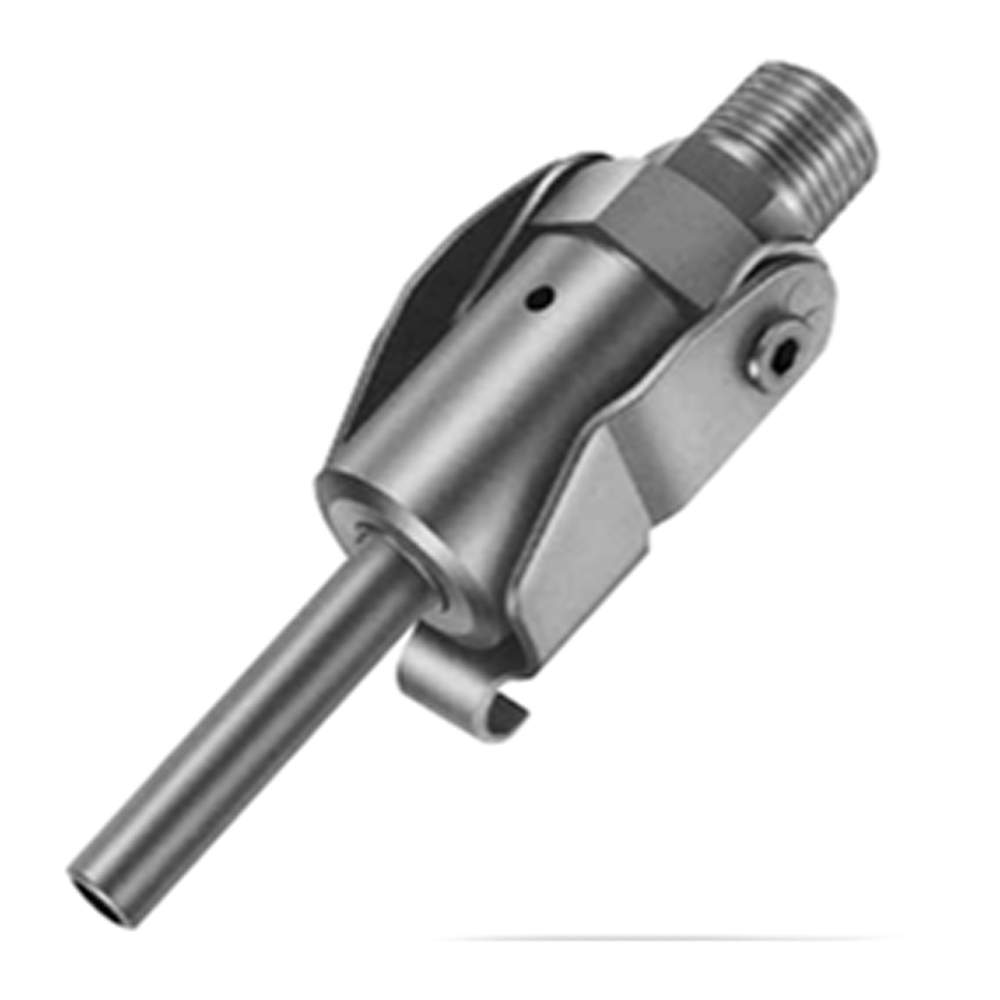

| PCV PIPE CUPLA | 45 bar | Kupferrohr Außendurchmesser 4.0 mm bis 15.88 mm; Endgewinde 1/4 Zoll und 3/8 Zoll | ventillos | Inertgas, Vakuum, Druckluft, Gas | Messing | 151 |
| SP-V CUPLA Type A | 3.0 to 7.5 MPa {31 to 76 kgf/cm2} | 1/4 Zoll bis 3/4 Zoll | beidseitig absperrend | Inertgas, Vakuum, Gas, Druckluft, Wasser | Messing (Standardwerkstoff), Edelstahl (Standardwerkstoff), Edelstahl (Sonderanfertigung) | 149 |
Die vier Absperrarten
Die Absperrart bestimmt, was beim Trennen passiert. Sie ist das zweite Auswahlkriterium und hängt davon ab, ob die Leitung beim Trennen unter Druck steht und wie viel Medium austreten darf.
In fünf Schritten zur richtigen Kupplung
- Medium und Betriebstemperatur festlegen, daraus folgt der Dichtungswerkstoff.
- Maximalen Betriebsdruck bestimmen, daraus folgt die Druckklasse und damit die Baureihe.
- Absperrart wählen: einseitig, beidseitig, ventillos oder planflächig.
- Anschlussart und Größe festlegen: Schlauchtülle, Außengewinde, Innengewinde oder Steckanschluss.
- Gehäusewerkstoff nach Medium und Umgebung wählen, dann Stecker und Muffe als Paar bestellen.
Grundlage dieser Seite ist der Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b mit 190 Seiten. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
