Schneidringe und NC-Klemmringe
Verschraubungen
Schneidringe und NC-Klemmringe sind die Klemmelemente von Rohrverschraubungen für Präzisionsstahlrohr. Der Bereich umfasst 68 Einzelringe für Rohraußendurchmesser von 4 bis 42 mm, passend zu den Muttergewinden M8x1 bis M52x2.

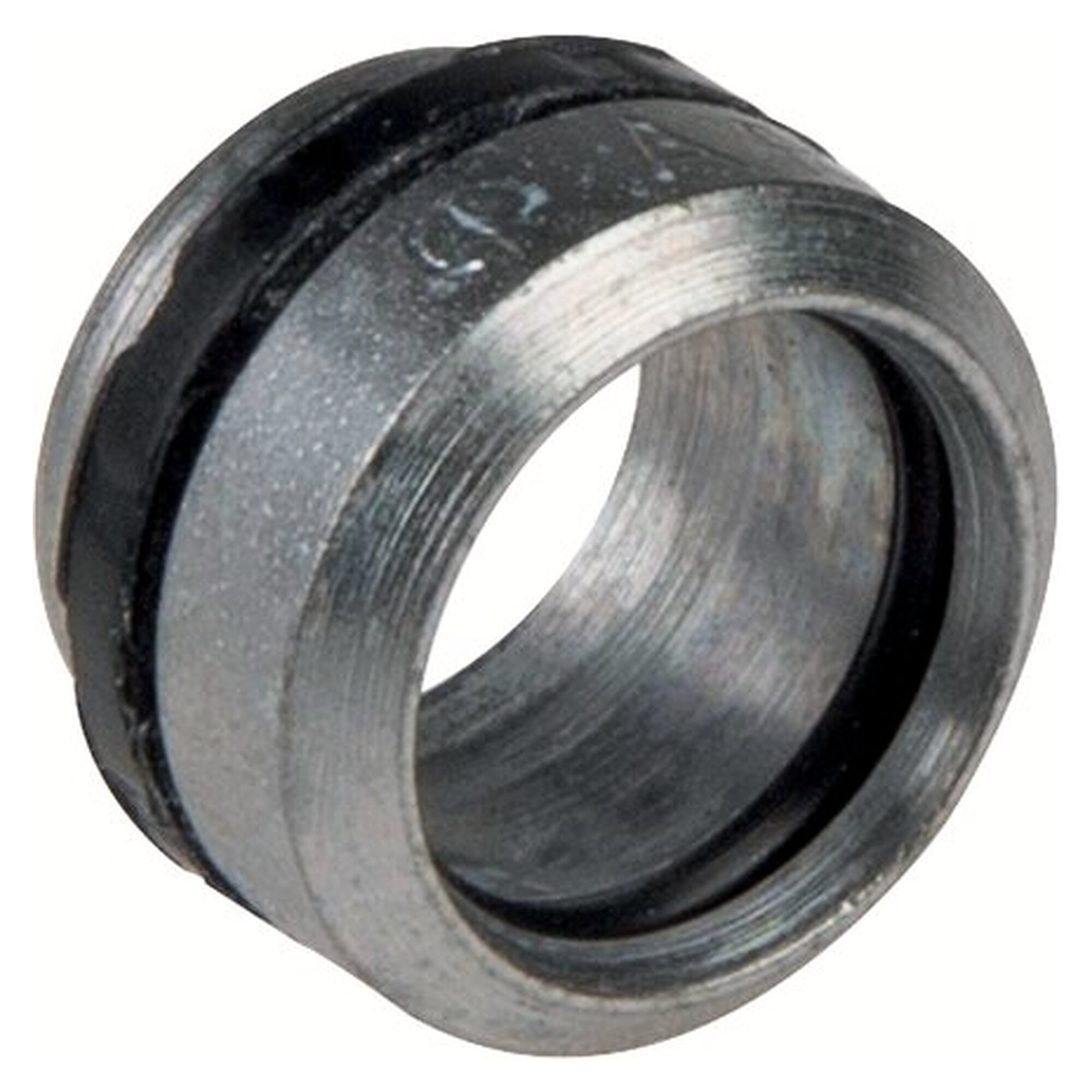

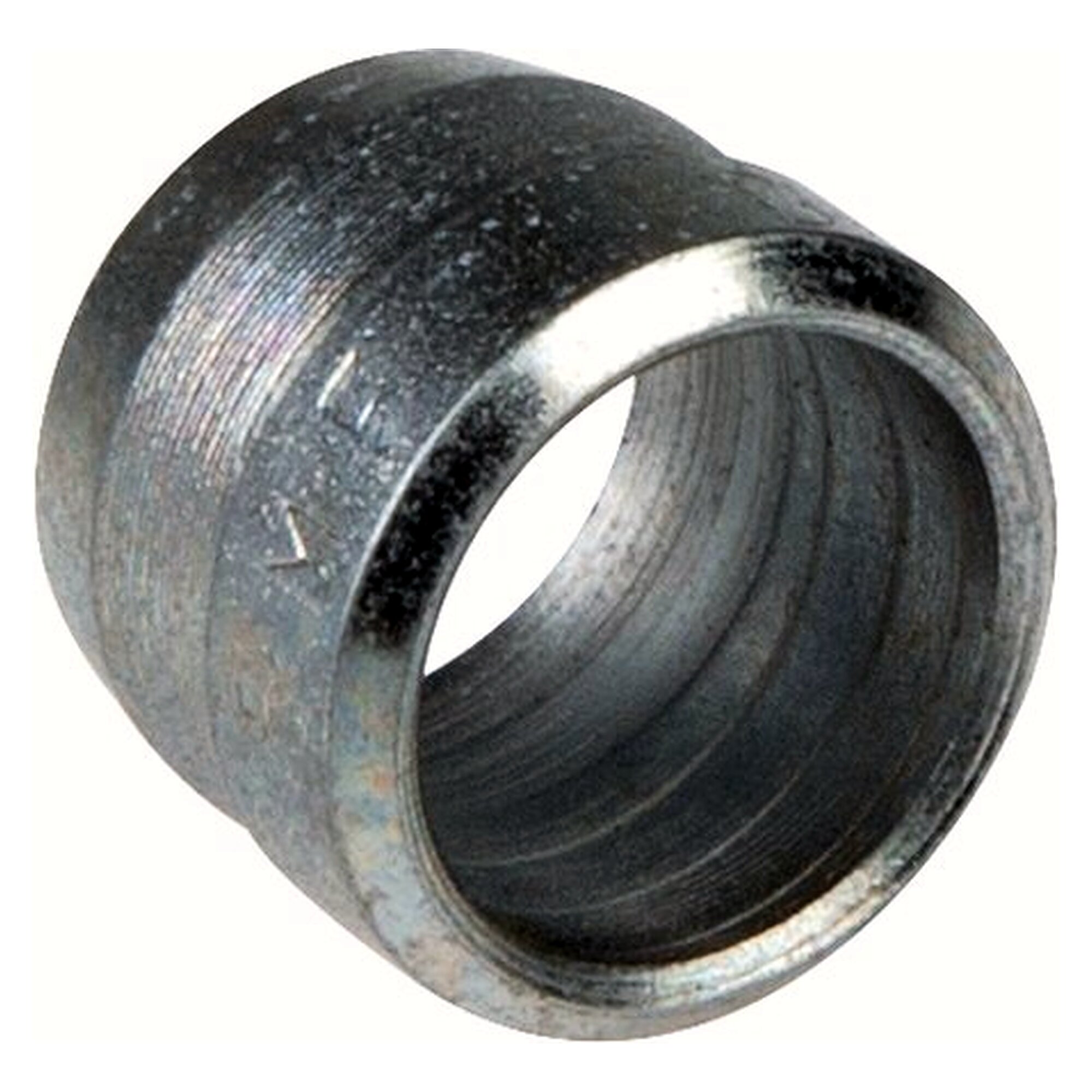

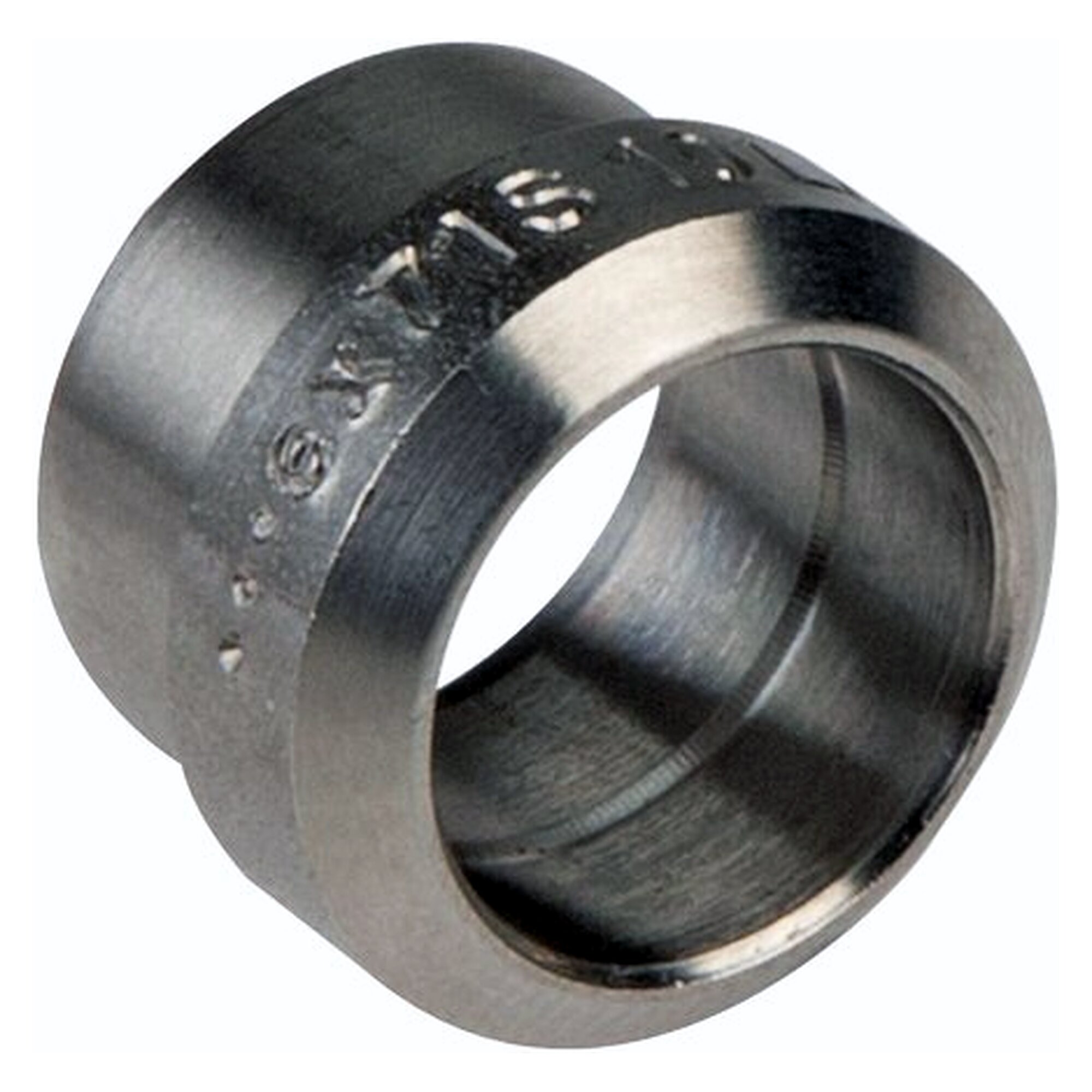

Der Schneidring gräbt sich beim Anziehen der Überwurfmutter mit seiner Kante in die Rohroberfläche und stellt eine metallische Verbindung zum Verschraubungskonus her. Der NC-Klemmring aus 1.4571 klemmt das Rohr, ohne die Oberfläche einzuschneiden. Daneben stehen Schneidringe mit zusätzlicher Elastomerdichtung. Der Betriebsdruck reicht je nach Größe und Ausführung von 100 bis 400 bar.
Einzelringe werden in der Instandhaltung gebraucht, wenn eine Verbindung nach mehrfachem Lösen erneuert wird oder ein Ring beim Rückbau beschädigt wurde. Beim Neuverlegen dienen sie der Ergänzung, sobald Rohre abgelängt und zusätzliche Verbindungen gesetzt werden. Bei nichtrostender Verrohrung wird der Ring in 1.4571 gewählt, damit Rohr und Klemmelement im Werkstoff zusammenpassen. Für Leitungen ab 250 bar kommen die Größen der Reihe S zum Zug, für dünnwandige Steuer- und Messleitungen die Reihe LL ab 4 mm.
