Kugelhähne und Absperrventile
Pneumatik

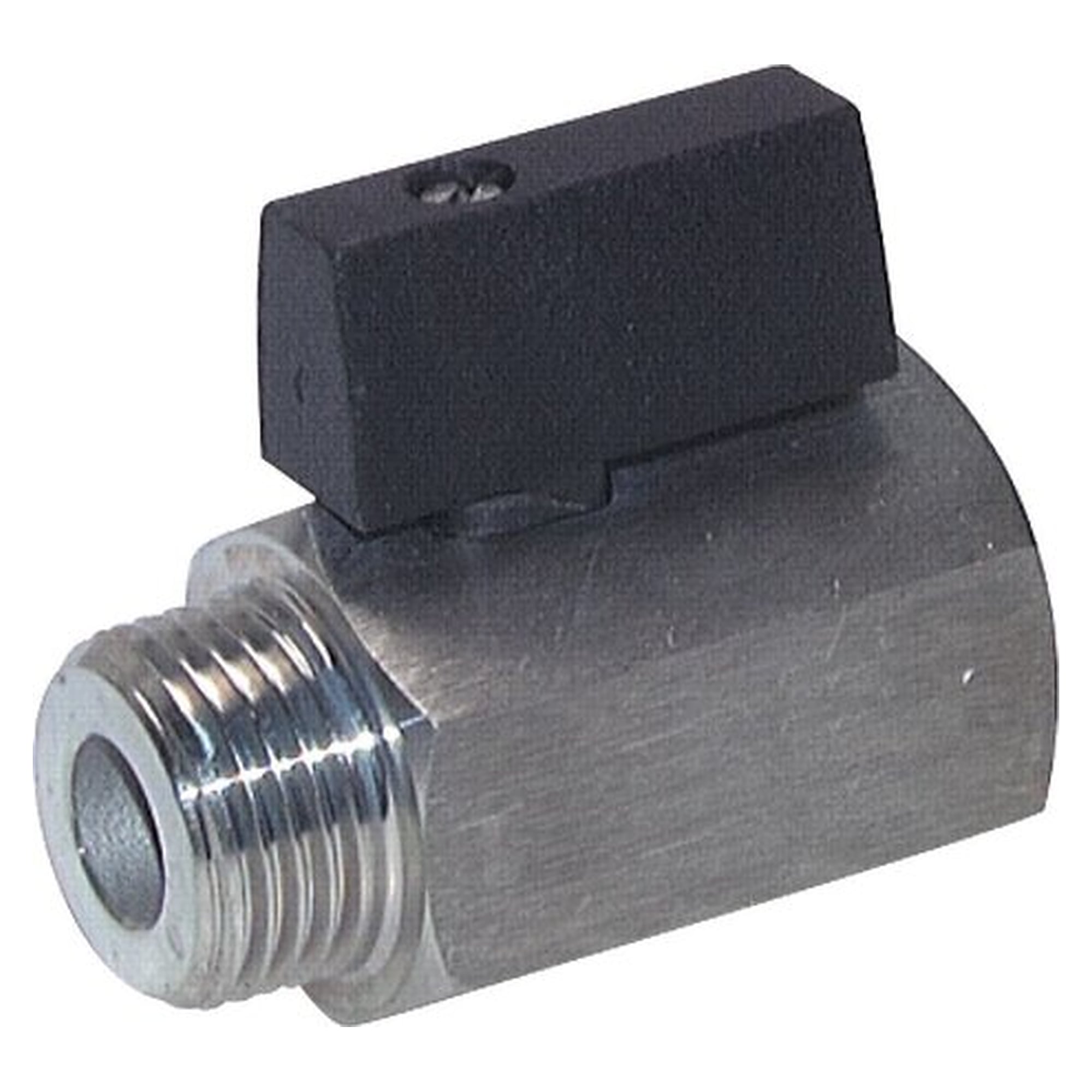

Kugelhähne und Absperrventile trennen eine Leitung dicht ab oder geben sie frei. Der Zweig umfasst 2986 Artikel, davon 1848 direkt in dieser Übersicht, und reicht vom Messing-Minikugelhahn G 1/2" Innengewinde mit PN 15 über das Nadel-Absperrventil G 1/8" für -0,95 bis 15 bar bis zum Einring-Kugelhahn aus PVC-U in DN 100.

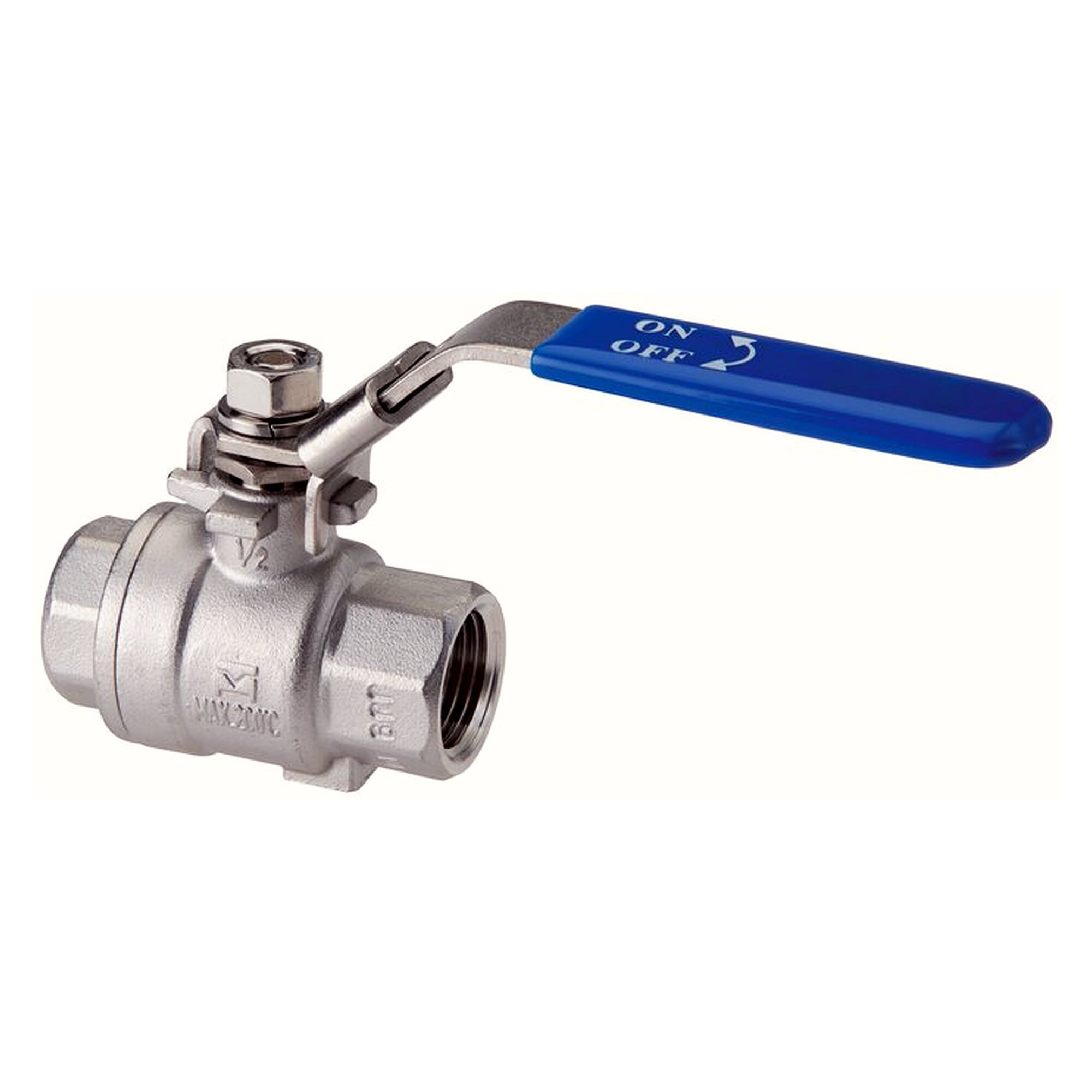

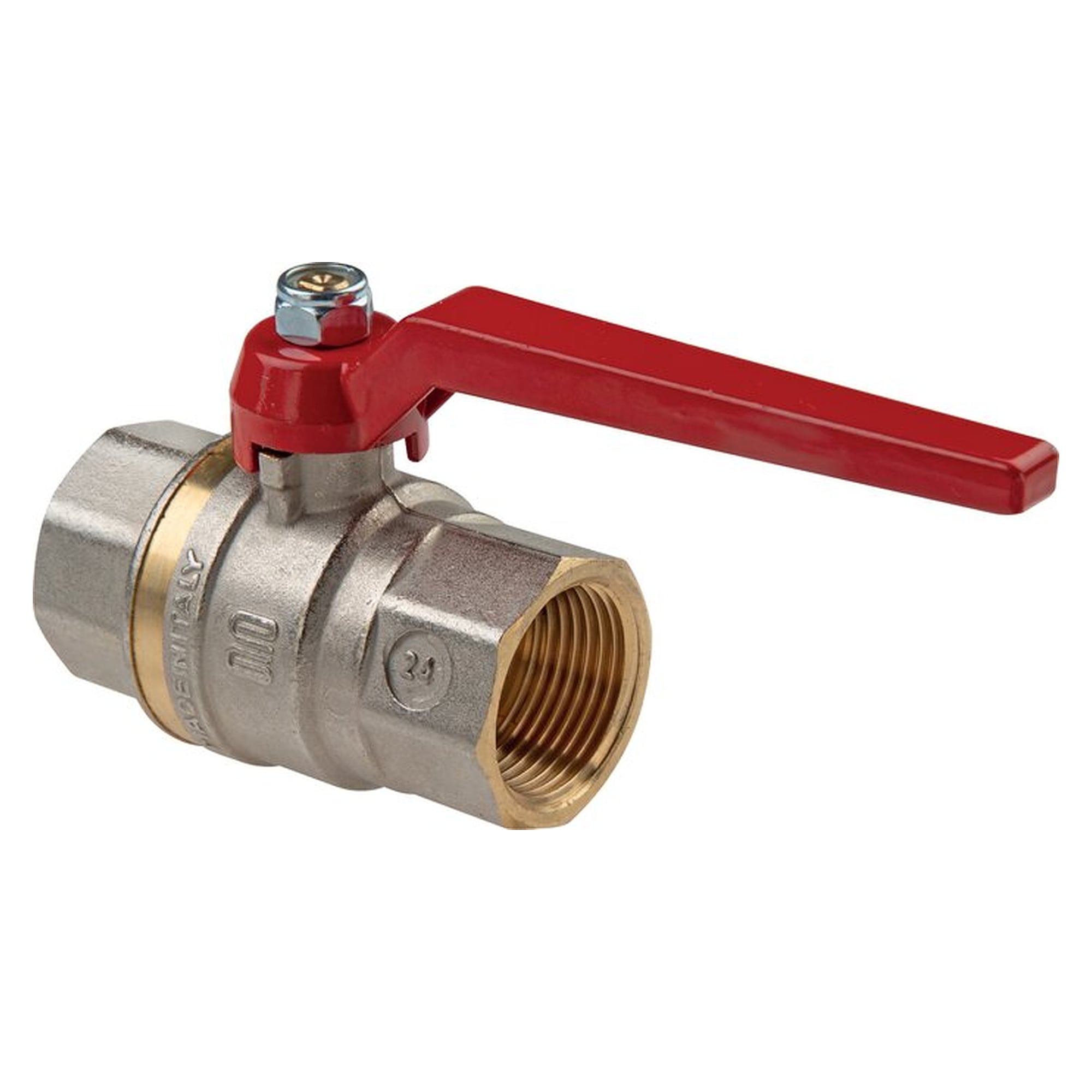

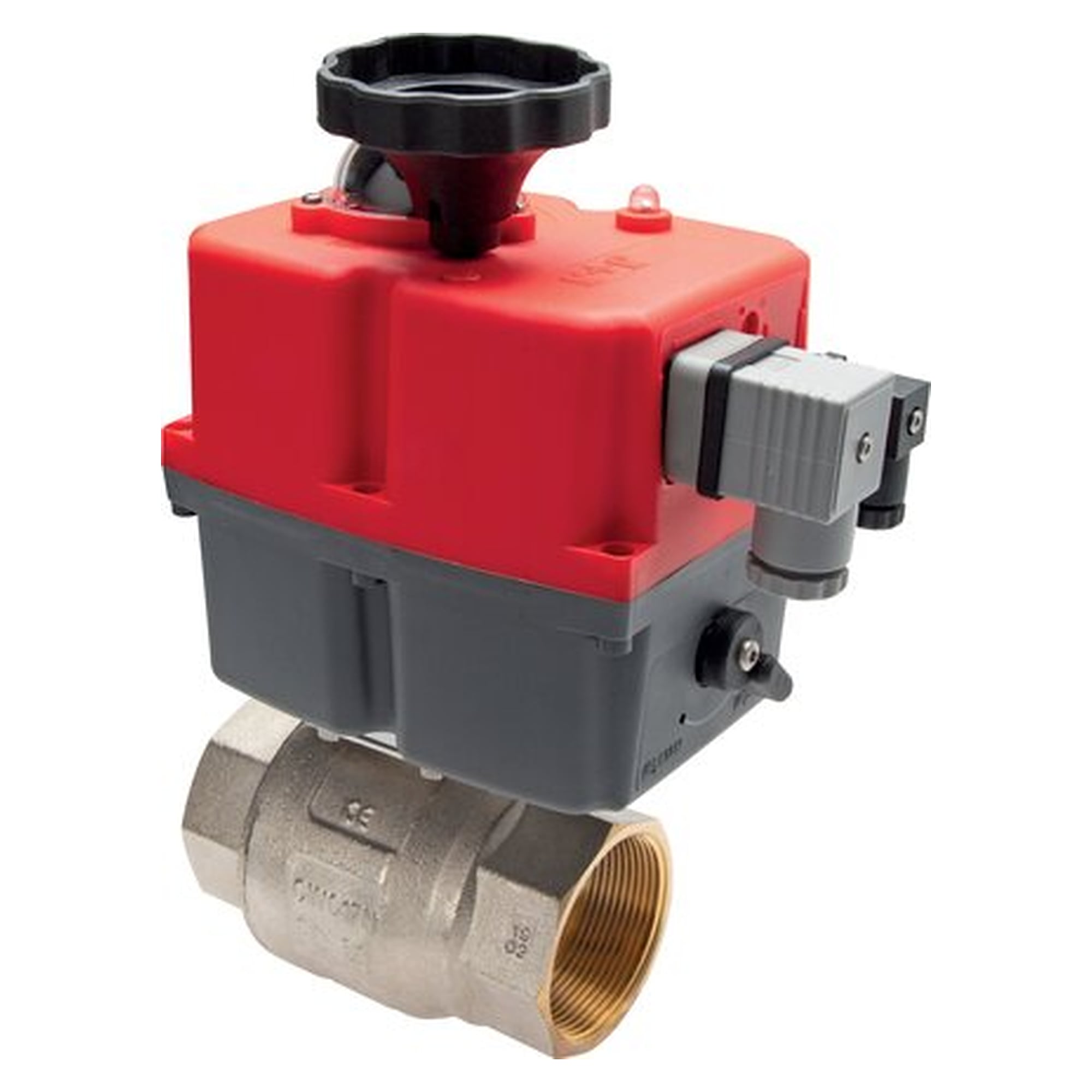

Für die Auswahl zählen drei Größen: die Absperrart (Kugelhahn, Schrägsitzventil, Quetschventil, Sperrventil oder Rückschlagventil), die Betätigung (Knebelgriff, pneumatischer Schwenkantrieb, elektrischer Schwenkantrieb) und die Werkstoffpaarung. Gehäuse gibt es in Messing vernickelt oder verchromt, in Edelstahl und in PVC-U, gedichtet mit EPDM oder FKM. Die Medientemperatur liegt je nach Ausführung zwischen -30 und +160 °C, die Einbaulängen der Kugelhähne bei 64, 69, 83, 110 und 140 mm.
Kugelhähne und Absperrventile - Produkttypen
Zuerst die Anschlussart festlegen: Innengewinde, Innengewinde / Außengewinde, Klebemuffe und Klebestutzen bei PVC-U, Klemmverbindung am Rohr bei den Rückschlagventilen sowie Flansch bei den großen Quetschventilen. Danach die Betätigung wählen. Doppeltwirkende Antriebe brauchen Steuerluft in beide Richtungen, Feder-schließende Ausführungen fahren bei Druckverlust selbsttätig zu. Bei den 3/2-Wege-Absperrventilen ist zusätzlich die Entlüftungsseite zu beachten, angeboten als gewindeseitig oder schlauchseitig entlüftend sowie mit Durchfluss vom Gewinde zum Schlauch oder umgekehrt. Kombigriffe aus Messing vernickelt ersetzen beschädigte Handhebel ohne Tausch der Armatur.
Druckluftverteilung und Maschinenbau, wo Minikugelhähne und Nadel-Absperrventile einzelne Verbraucher trennen und NAMUR-Magnetventile G 1/4" die Schwenkantriebe schalten. In der Wasseraufbereitung und Galvanik arbeiten Kugelhähne aus PVC-U mit EPDM bis DN 100 an Klebeleitungen. Quetschventile werden für abrasive, faserige oder anbackende Medien in der Aufbereitung und Dosiertechnik eingesetzt, Rückschlagventile bis 400 bar in der Hydraulik. DVGW-zertifizierte Ausführungen nach EN 331 dienen der Absperrung von Gasleitungen bis 40 bar.
