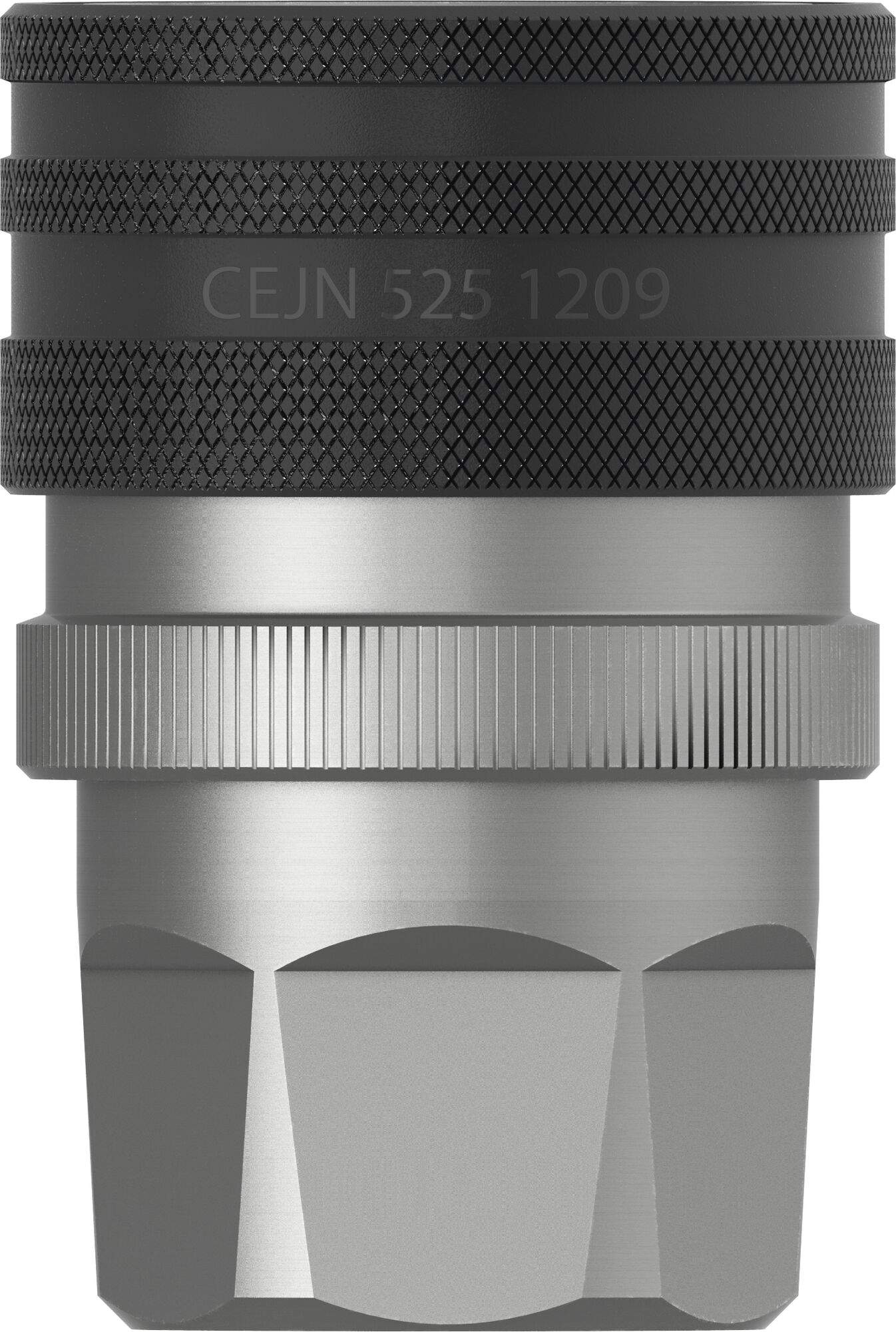

Schnellverschlusskupplung mit Druckeliminator, Innengewinde G 1", DN 25, 250 bar, Stahl/NBR - Cejn 105251239
Werkzeugloser Anschluss von Hydraulikleitungen in der Baugröße ISO-DN 25. Die Schnellverschlusskupplung mit Druckeliminator aus Stahl ist gekuppelt für 250 bar freigegeben und wird über Innengewinde G 1" eingebaut. Der Dichtungswerkstoff ist NBR.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
In Hydraulikkreisen der Baugröße ISO-DN 25 übernimmt diese Schnellverschlusskupplung mit Druckeliminator den werkzeuglosen Anschluss und trägt gekuppelt bis 250 bar. Der Druckeliminator baut Restdruck beim Kuppeln ab. Ein manuell betätigter Sicherungsring der Serie 525 sichert gegen unbeabsichtigtes Trennen.
Merkmale
- Druckeliminator baut Restdruck beim Kuppeln ab.
- 250 bar Betriebsdruck im gekuppelten Zustand, Mindestberstdruck 930 bar.
- Innengewinde G 1" zum direkten Einschrauben, Baugröße ISO-DN 25.
- Stahl als Hauptwerkstoff, Dichtung aus NBR.
- Manuell betätigter Sicherungsring der Serie 525 gegen unbeabsichtigtes Entkuppeln.
- Stahl mit Zink/Nickel-Oberfläche für lange Standzeit.
Einsatzgebiete
Typisch ist der Einbau an Hydraulikleitungen mit Innengewinde G 1", bei denen ein schneller Wechsel gefragt ist. Der Hersteller nennt anspruchsvolle Anwendungen und Umgebungen als Zielbereich der Serie 525.
Werkstoffe und Kennzeichnung
Die Gehäusegröße ist nach ISO-DN mit 25 angegeben, die Anschlussgröße mit 1". Als Hauptwerkstoff nennt der Hersteller Stahl, als Dichtungswerkstoff NBR.
Technische Daten
| Produktart | Schnellverschlusskupplung mit Druckeliminator |
|---|---|
| Ausführung | Innengewinde |
| Baugröße ISO-DN | 25 |
| Größe in Zoll | 1" |
| Anschlussart | Kupplung mit Kegelventil |
| Anschluss | G 1" |
| Max. Betriebsdruck gekuppelt | 250 bar |
| Min. Berstdruck gekuppelt | 930 bar |
| Hauptwerkstoff | Stahl |
| Dichtungswerkstoff | NBR |
| Serie | Serie 525 |
| Gewicht | 1 kg |
| Verpackungseinheit | 1 Stück |
| Hersteller | Cejn |
| Hersteller-Nr. | 105251239 |
| Zolltarifnummer | 84812010 |
| GPSR Herstellerdaten | CEJN-Product GmbH, Junkersring 16, DE-53844 Troisdorf, www.cejn.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
