3/2-Wege-Magnetventil, schallged. Entl. Schl.-Gew. G3/8 Schl.8 NO - Riegler 106860
-
Dieser Artikel:
64,89 €
-
Pneum.entsperrb.Rückschlagventil Gew.-Schl. LINE ON LINE - Riegler K2326
Ab 25,41 €Show details
-
3/2-Wege-Kipphebelvent.Schlauchs.Schnellverschr.G1/8,Schl. 5/3 - Riegler 107024
25,04 €
3/2-Wege-Magnetventil »lineonline« Entlüft. schallgedämpft, Schlauch-Gewinde, G 3/8, Schl.-Ø 8, NO, 24 V DC, Betriebsdr. 2,5-7 bar Trotz der kleinen Abmessungen sind diese Magnetventile elektrisch vorgesteuert und weisen eine sehr hohe Performance auf. Jedes Ventil ist komplett mit einer monostabilen Nothilfsbetätigung und LED-Anzeige ausgestattet, die Entlüftung kann durch einen Schalldämpfer gedämpft oder mit einer Verschraubung abgeführt werden. Die Funktion entspricht der Grundstellung des Ventils.
Technische Daten
| Betriebsdruck min. | 2,5 bar |
|---|---|
| Betriebsdruck max. | 7 bar |
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 60 °C |
| Medium | gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Dichtmaterial | NBR |
| Grundkörper | Technopolymer |
| Innenteile | Messing vernickelt, Messing, Technopolymer, rostfreier Stahl |
| Pneumatiksymbole | auf dem Gehäuse |
| Spannung | 24 V DC |
| Leistungsaufnahme | 1,2 W |
| Gewinde | G 3/8 AG |
| für Schlauch-Ø | 8 mm |

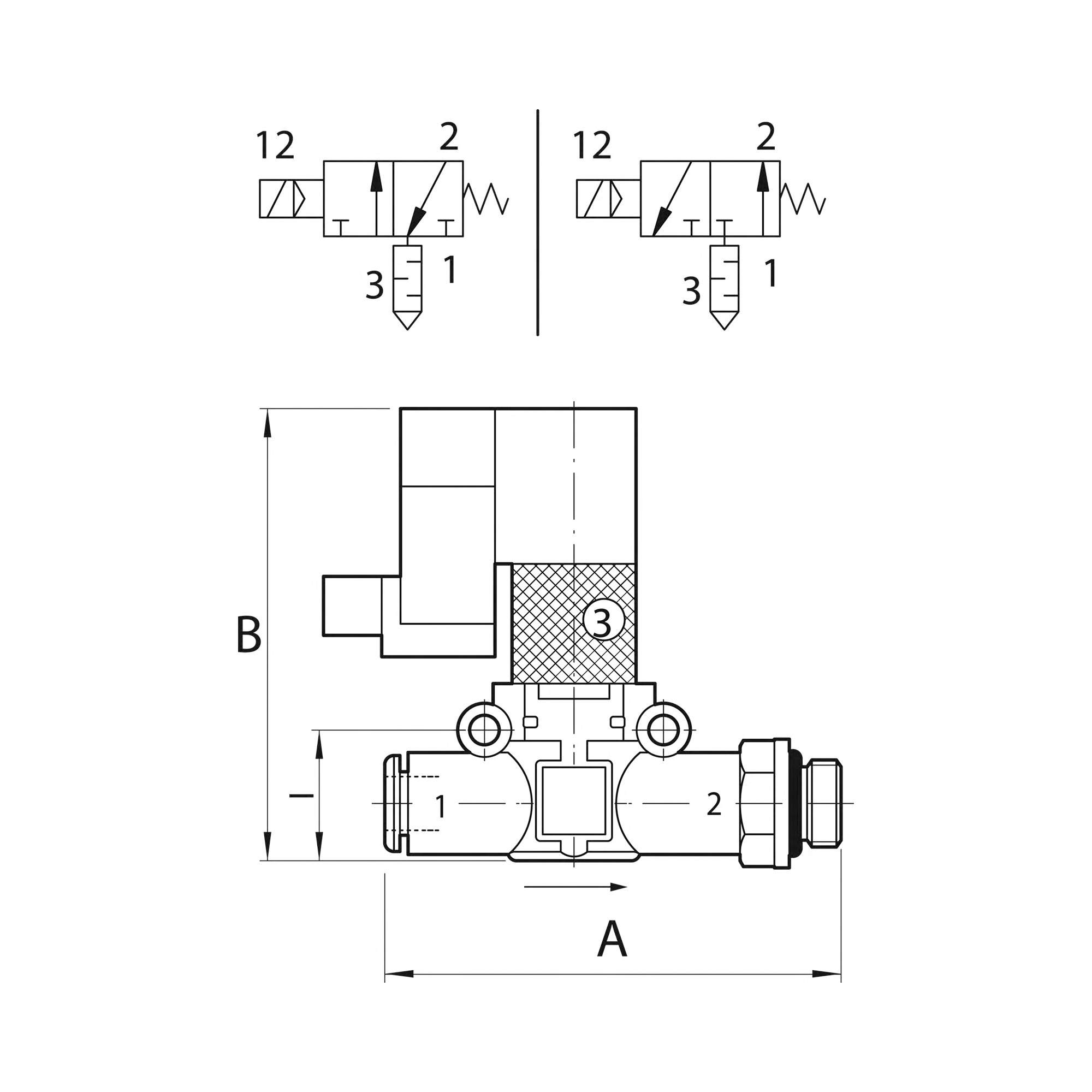

| A | 72,4 mm |
| B | 63,5 mm |
| I | 18,7 mm |
| Durchflusswertmessung | Durchfluss bei 6,3 bar und Δp 1 bar |
| Durchfluss | 700 Nl/min |
| Serie | LINE ON LINE |
Normen und Herkunft
- Zolltarifnummer: 84812090
- Ursprungsland: IT
Über Kleinstdruckregler und Funktionsverbinder
Kleinstdruckregler und Funktionsverbinder werden direkt in die Luftleitung gesetzt und übernehmen dort Regel-, Schalt- und Drosselaufgaben, ohne dass eine eigene Montageplatte nötig wird. Der Regelbereich reicht von 0 bis 8 bar, der Durchfluss von 50 bis 850 Nl/min.
Worauf es bei der Auswahl ankommt
- Das Gewinde legt fest, wo das Bauteil sitzt. Zur Wahl stehen M5 AG, G 1/8 AG, G 1/4 AG und G 3/8 AG.
- Bei den Reglern ist der Regelbereich von 0 bis 8 bar bei maximal 10 bar Eingangsdruck maßgebend. Der eingestellte Sekundärdruck sollte in der Mitte der Skala liegen und nicht am Anschlag.
- Der Durchfluss reicht von 50 bis 850 Nl/min. Für kurze Zylindertakte oder längere Leitungswege ist die obere Hälfte dieser Spanne einzuplanen.
- Der maximale Betriebsdruck liegt je nach Ausführung zwischen 7 und 12 bar. Bei Netzen, die dauerhaft nahe 8 bar fahren, scheiden die auf 7 bar begrenzten Typen aus.
- Elektrisch angesteuerte Varianten arbeiten mit 24 V DC. Ausführungen mit Anzeige decken einen Messbereich bis 12 bar ab.
Typische Einsatzbereiche
- Druckabsenkung an einzelnen Zylindern, wenn nur ein Teilkreis mit reduziertem Druck fahren soll
- Geschwindigkeitseinstellung an Antrieben direkt am Zylinder- oder Ventilanschluss
- Nachrüstung bestehender Leitungen, wo für eine komplette Wartungseinheit kein Platz ist
- Handhabungs- und Greiftechnik, in der die Spannkraft über den Druck begrenzt wird
- Prüf- und Montagevorrichtungen mit 24-V-Ansteuerung
Der größte Teil der Gruppe gehört zur Baureihe LINE ON LINE, gedichtet wird mit NBR. Alle 174 Artikel werden in Italien gefertigt.
| Hersteller-Nr | 485.038-8 |
|---|---|
| Manufacturer | Riegler |
| Country of Manufacture | Italien |
| EAN | 4047322093088 |
| Weight | 0.088000 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Betriebsdruck max [bar] | 7.000000 |
| Pneumatischer Anschluss | G3/8 AG |
| Serie | LINE ON LINE |
| Betriebsspannung | 24 V DC |
| Gewinde | G 3/8 AG |
| für Schlauch-Außen-Ø [mm] | 8 |
| Dichtmaterial | NBR |
| Medium | gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Durchfluss [l/min] | 700 |
