3/2-Wege-Kipphebelvent.Schlauchs.Schnellverschr.G1/8,Schl. 5/3 - Riegler 107024

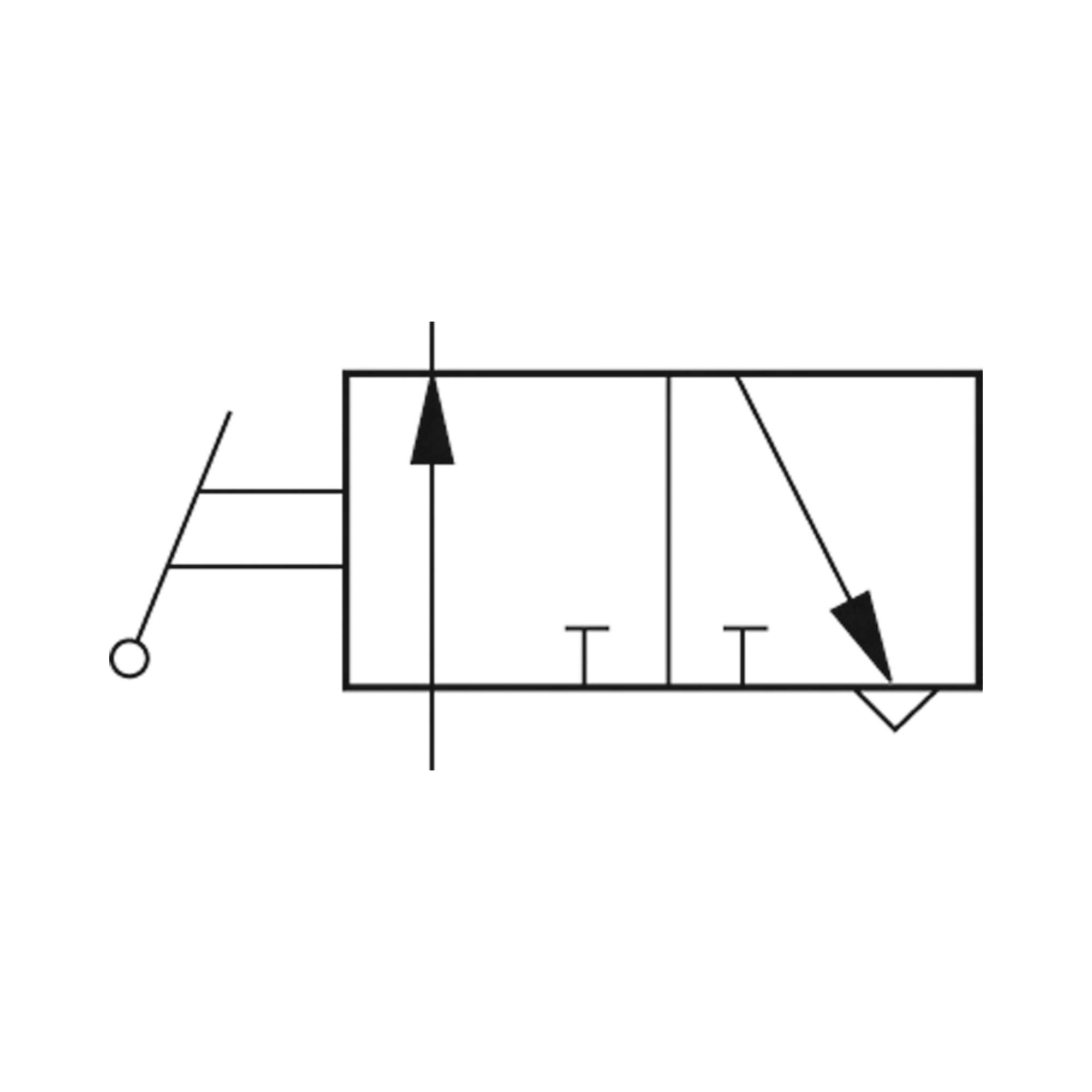

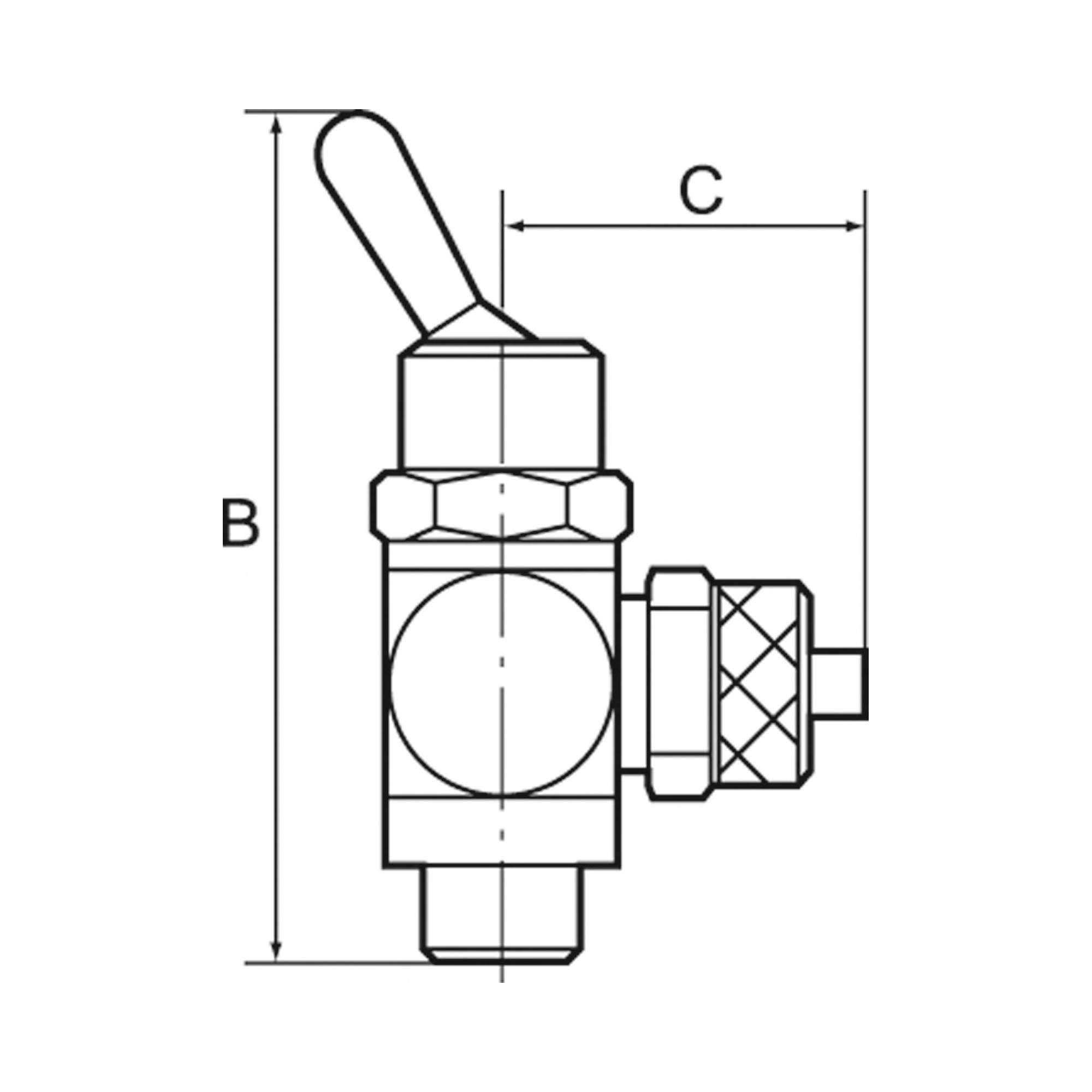

3/2-Wege-Kipphebelventil, Schlauchseite, Schnellverschr. Schlauch 5/3, G 1/8, PN max. 8 bar, Temp. -20 °C bis 80 °C, MS vern. Handbetätigtes Kipphebelventil in 3/2-Wege-Ausführung. Für alle Anwendungen, bei denen Druckluft auf einfache Art ein- und ausgeschaltet oder ein Zylinder von Hand betätigt werden muss. Ausführung in Hohlschraubenbauweise mit Ringstück. Zum direkten Einschrauben am Arbeitsgerät oder zum Schalttafeleinbau. Kleine Baumaße, ideal bei engen Platzverhältnissen.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 74122000
• Ursprungsland: IT

Über Kipphebelventile

Kipphebelventile schalten Druckluft von Hand, direkt am Arbeitszylinder oder an der Vorrichtung. Der Arbeitsbereich reicht von 0 bis 8 bar, die Gruppe umfasst 29 Artikel in 2/2-Wege- und 3/2-Wege-Ausführung. Die Bauweise als Hohlschraube mit Ringstück erlaubt das Einschrauben unmittelbar am Verbraucher, ein zusätzliches Verteilerstück entfällt.

Worauf es bei der Auswahl ankommt

• Funktion 2/2-Wege oder 3/2-Wege: die 2/2-Variante schaltet die Luft nur ein und aus, die 3/2-Variante entlüftet zusätzlich die Abgangsseite und wird deshalb für einfachwirkende Zylinder gewählt.
• Gewinde G 1/8 AG oder G 1/4 AG am Einschraubzapfen, bei den beidseitigen Ausführungen ergänzt um Gewinde 2 als G 1/8 IG oder G 1/4 IG. Maßgeblich ist der Anschluss am Verbraucher.
• Anschlussart: Gewindeanschluss, Anschluss Schnellverschraubung oder Anschluss Steckverbindung. Die Schnellverschraubung spart Montagezeit, der Gewindeanschluss bleibt die Wahl bei bereits konfektionierten Leitungen.
• Anschlussmaß der Schlauchseite von 4, 5/3, 6, 6/4, 8, 8/6, 10 und 10/8 bis hin zu G 1/8 IG und G 1/4 IG. Das Maß muss zum verlegten Schlauch passen, sonst hält die Verbindung den Druck nicht.
• Betriebsdruck max. 8 bar und Medium gefilterte, geölte Druckluft. Beides begrenzt den Einsatz, ungefilterte oder trockene Luft verkürzt die Lebensdauer der NBR-Dichtungen.

Typische Einsatzbereiche

• Handbetätigung einfachwirkender Zylinder an Spann- und Klemmvorrichtungen
• Ein- und Ausschalten von Blas- und Ausblasstellen
• Absperren einzelner Verbraucher zur Wartung ohne Abschalten der Hauptleitung
• Bedienstellen an der Schalttafel über das vorhandene Schalttafelgewinde
• Einfache Handsteuerungen an Montage- und Prüfplätzen

Gedichtet wird mit NBR, freigegeben ist gefilterte, geölte Druckluft. Alle Ventile dieser Gruppe kommen aus Italien.
