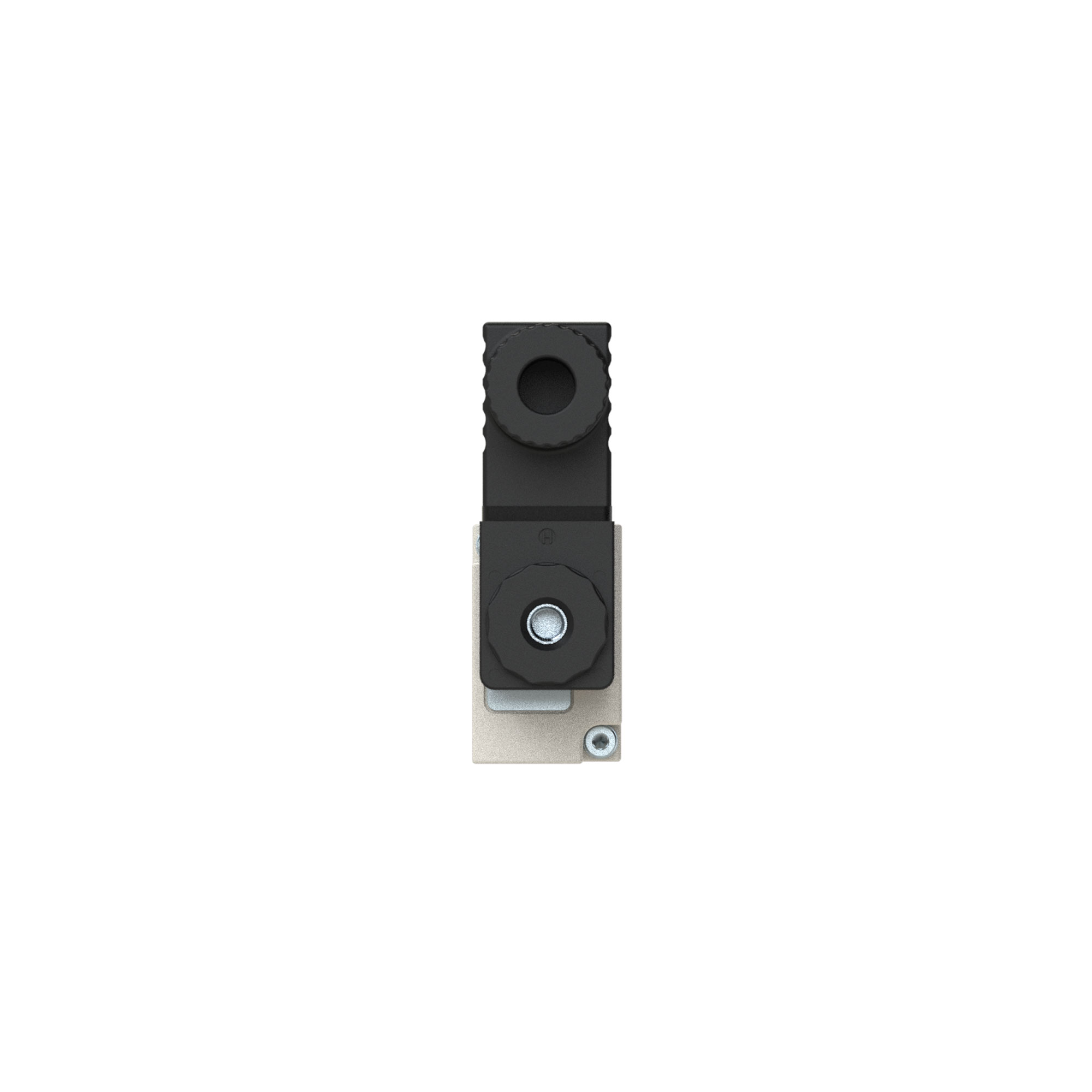

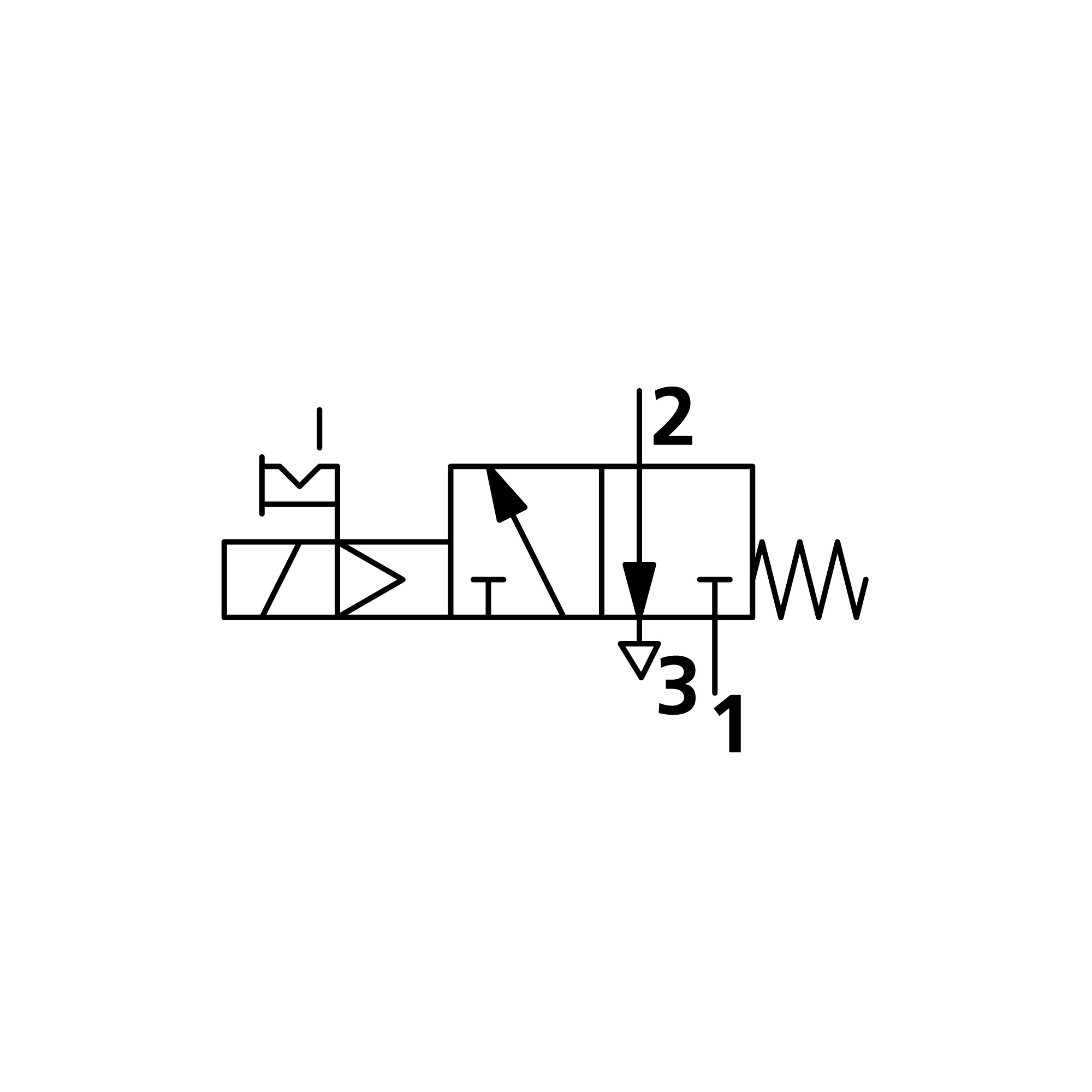

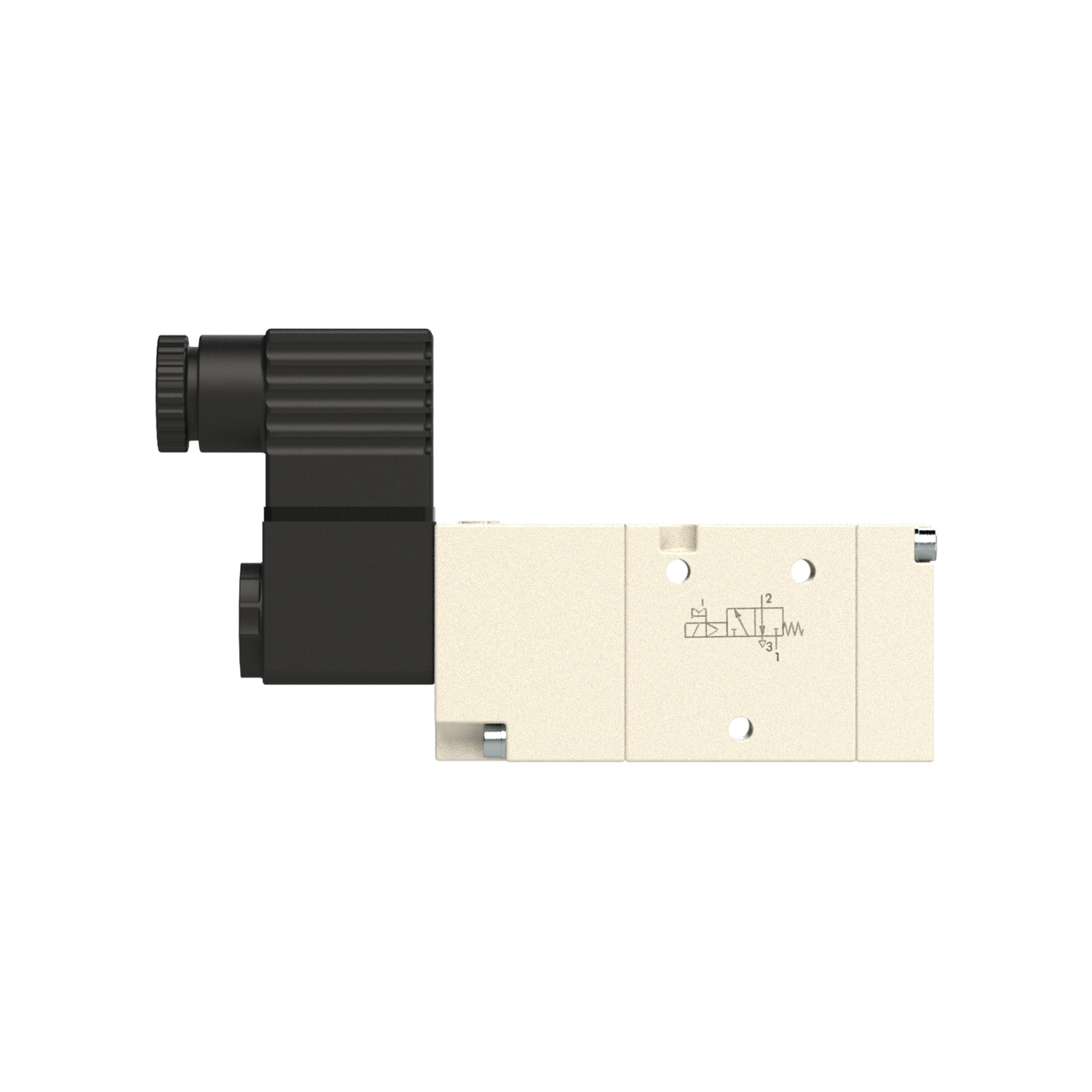

3/2-Wegeventil, elektropneu., monostabil, G 1/4, NC, 230 V AC - Riegler 106533

3/2-Wegeventil, elektropneumat., monostabil, G 1/4, NC, 230 V AC, 50/60 Hz, Betriebsdr. 2,5 - 10 bar, Alu Traditionelle Wegeventile der Reihe 70 in elektropneumatischer Ausführung. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84818079
• Ursprungsland: DE

Über Elektropneumatisch betätigte Ventile

Elektropneumatisch betätigte Wegeventile schalten auf ein elektrisches Signal hin, der eigentliche Schaltvorgang läuft über eine pneumatische Vorsteuerung. Die Baureihe arbeitet mit Betriebsdrücken bis 10 bar, deckt Nennweiten von DN 5 bis DN 15 ab und liefert Durchflüsse von 50 bis 2000 Nl/min. Damit lassen sich Zylinder und andere Verbraucher direkt aus der Steuerung ansteuern.

Worauf es bei der Auswahl ankommt

• Funktion: von 3/2 NC und 3/2 NO über 5/2 monostabil und bistabil bis zu 5/3 mit geschlossener, entlüfteter oder belüfteter Mittelstellung. Monostabile Ventile fallen bei Signalverlust in die Grundstellung, bistabile halten die zuletzt eingenommene Position.
• Spannung: 12 V DC, 24 V DC, 24 V AC, 110 V AC und 230 V AC, dazu Varianten ohne Spannung. Sie muss zur vorhandenen Steuerung passen.
• Durchfluss von 50 bis 2000 Nl/min bei DN 5 bis 15: nach Zylindervolumen und geforderter Verfahrzeit auslegen.
• Anschluss: gelistet sind Gewindeanschlüsse M5 IG, G 1/8 IG, G 1/4 IG, G 3/8 IG und G 1/2 IG sowie Flanschausführungen. Die Anschlussart muss zur vorgesehenen Montageform passen.

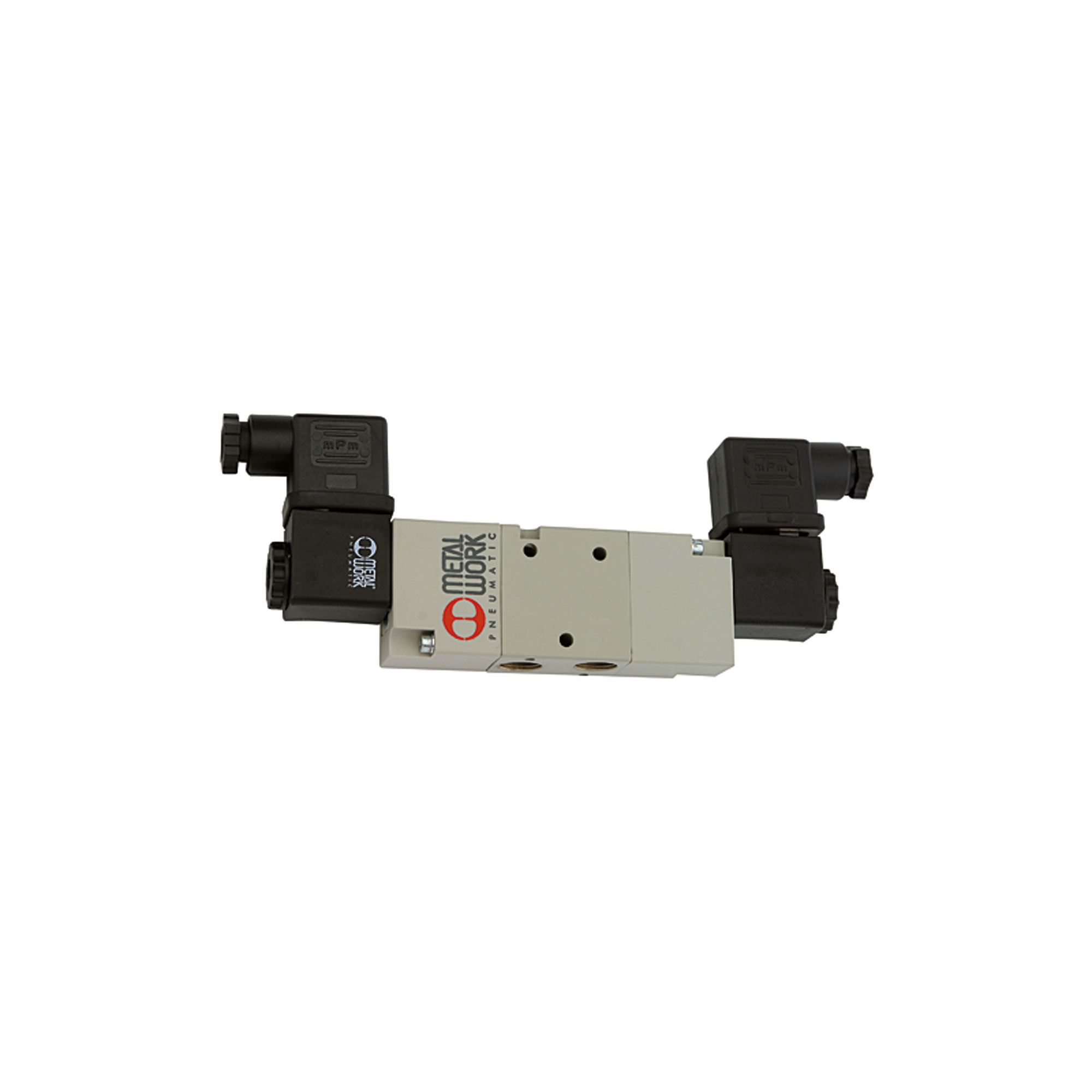

• Serie: Reihe 70, Reihe 70 Tieftemperatur, Reihe BASIC, 3V, 4V und die Robustausführung. Die Tieftemperaturvariante ist bis -40 °C Mediumstemperatur einsetzbar.

Typische Einsatzbereiche

• Ansteuerung doppeltwirkender Zylinder in Montage- und Fertigungsautomaten
• Weichen und Ausschleusstationen in der Fördertechnik
• Spann- und Klemmvorrichtungen mit definierter Grundstellung bei Signalverlust
• Greifer und Handhabungseinheiten in Bestückungslinien
• Anlagen in Kühlhäusern und im Außenbereich mit Mediumstemperaturen bis -40 °C

Vorgesehen ist gefilterte Druckluft, je nach Ausführung trocken und ungeölt oder mit Ölung. Wird geölt, muss die Ölung kontinuierlich beibehalten werden. 114 Artikel sind mit Schutzart IP 65 angegeben.
