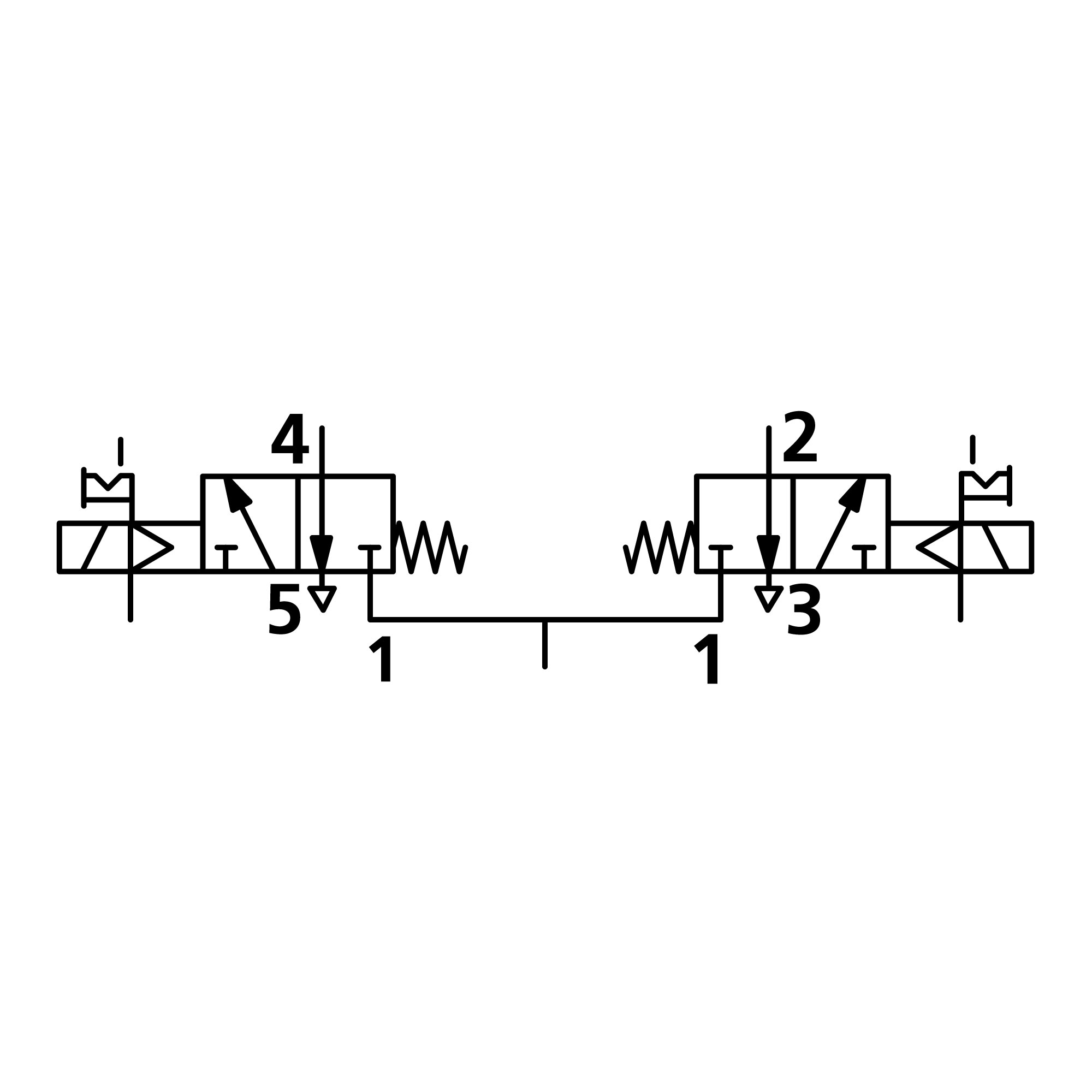

2x3/2-Wegeventil Reihe 70 elektropneumatisch, beide NC, externe Steuerluft, G 1/8, ohne Spule und Stecker, Typ 7010023400 - Riegler 147149

Das 2x3/2-Wegeventil Reihe 70, beide Funktionen NC, versorgt Zylinder und Antriebe über Anschluss G 1/8 mit 550 Nl/min Durchfluss bei 6 bar und Δp 1 bar. Typ 7010023400 wird ohne Magnetspule und Gerätestecker geliefert, die Spannung legen Sie mit der Spule fest. Betriebsdruck -0,99 bis 10 bar.

Vorteile

• Durchfluss 550 Nl/min bei 6 bar und Δp 1 bar, 400 Nl/min bei Δp 0,5 bar (DN 5 mm)
• Externe Steuerluft 2,5 bis 10 bar, dadurch Betriebsdruck -0,99 bis 10 bar
• Mediumstemperatur -10 bis 60 °C, Umgebungstemperatur -10 bis 60 °C
• Handhilfsbetätigung rastend für Inbetriebnahme und Test
• Druckluftqualität nach ISO 8573-1 Klasse 4.7.3

Einsatz

Zwei 3/2-Wegefunktionen in einem Ventilkörper ersetzen zwei Einzelventile, zum Beispiel für zwei einfachwirkende Zylinder oder als 5/3-Ersatzschaltung. Typ 7010023400 wird je nach Anlage als Muffenventil in die Leitung gesetzt, mit Adapter direkt am Zylinder montiert oder auf Grundplatten und Versorgungsleisten der Reihe 70 in Reihe gebaut.
