Anfahrventil »multifix-mini«, BG 0, G 1/4, PE 2,5 - 16 bar - Riegler 100414

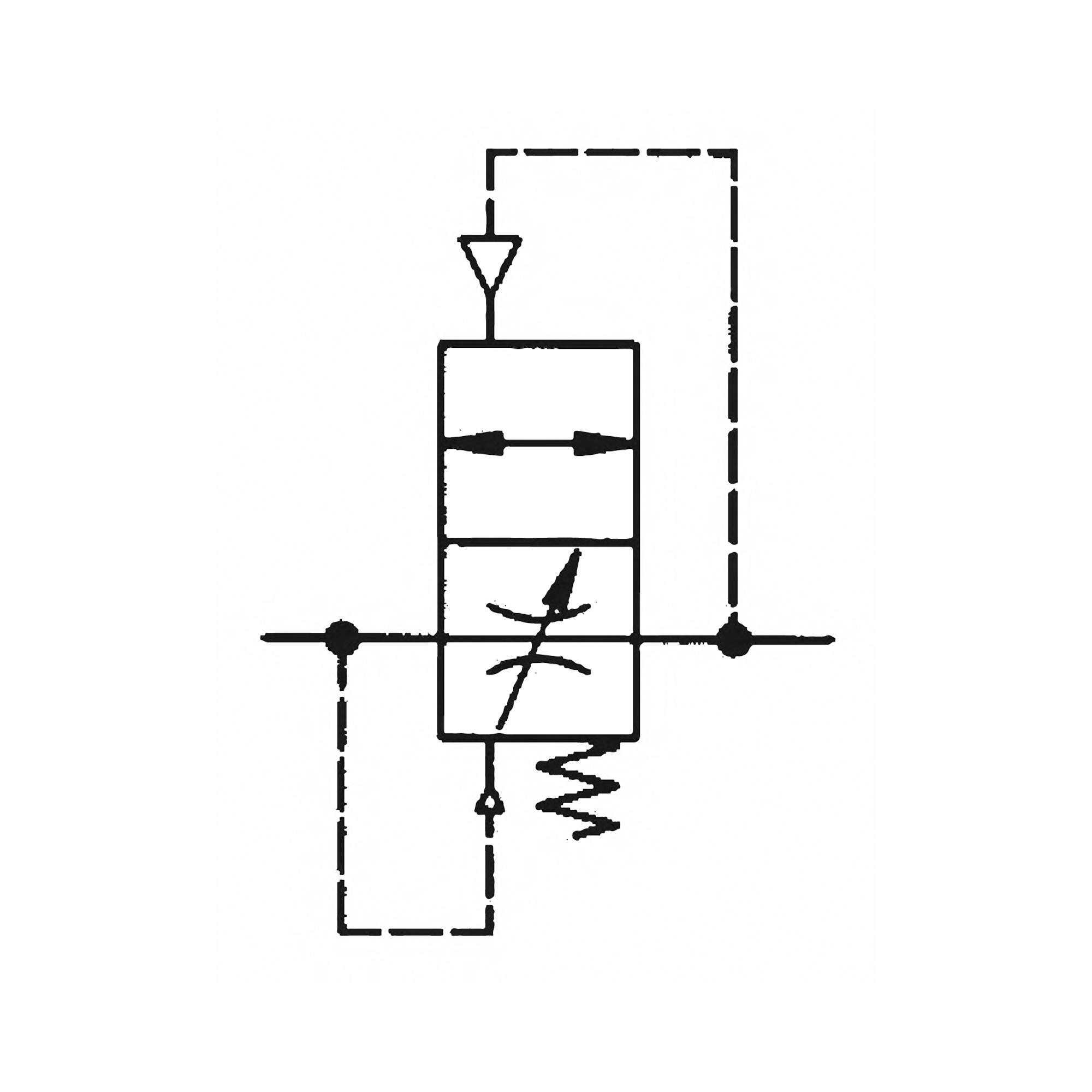

Anfahrventil »multifix-mini«, BG 0, G 1/4, Eingangsdruck min. 2,5 bar, max. 16 bar, Med.-Umgeb.temp. max. 60 °C Durch Sekundärdruck betätigtes Sitzventil zur kontrollierten Belüftung von Druckluftanlagen. Bei Erreichen von 50% des Eingangsdrucks wird der volle Querschnitt des Reglers geöffnet. Mit einstellbarer Drossel!

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84812090
• Ursprungsland: DE

Über Systemerweiterungen

Systemerweiterungen ergänzen eine vorhandene Wartungseinheit um Funktionen, die Filter und Druckregler nicht abdecken, etwa ein elektrisch angesteuertes Schaltventil, das Anlagenteile ein- und ausschaltet und beim Abschalten entlüftet. Die 233 Artikel decken Gewinde von G 1/8 bis G 1 ab und arbeiten mit einem Eingangsdruck von maximal 9 bis 16 bar.

Worauf es bei der Auswahl ankommt

• Baugröße und Gewinde müssen zur vorhandenen Einheit passen. Im Programm sind G 1/8 bis G 1 sowie Baugrößenangaben von 0 bis 600 belegt.
• Die Serie entscheidet über die Anreihbarkeit. Verfügbar sind unter anderem FUTURA und FUTURA-mini, SYNTESI, multifix und multifix-mini, variobloc sowie G, G-mini und GA-mini. Ein Modul passt nur in die Baureihe, für die es vorgesehen ist.
• Den Durchfluss nach dem Luftbedarf der Anlage wählen, nicht nach dem Gewinde allein. Die Werte reichen von 1400 bis 18000 l/min.
• Den maximalen Eingangsdruck von 9 bis 16 bar gegen den Netzdruck prüfen. Einzelne Module sind für einen Betriebsdruck bis 25 bar angegeben.
• Das Gehäuse nach Umgebung und Belastung wählen. Belegt sind PA66 GF60 und Technopolymer, Aluminium- und Zink-Druckguss, Aluminium sowie vernickeltes Messing.

Typische Einsatzbereiche

• Ein- und Ausschalten von Anlagenteilen über ein elektrisches Signal, mit gleichzeitiger Entlüftung
• Erweiterung bestehender Wartungseinheiten in der Druckluftverteilung
• Absichern von Maschinen, die im Stillstand drucklos sein sollen
• Verteilstellen in Fertigungslinien mit mehreren Verbrauchern
• Anlagen, die neben Druckluft auch neutrale Gase führen

Belegt sind Schutzart IP 65 beziehungsweise IP 65 (P 54) nach DIN 40050, Dichtungen aus NBR sowie Mediumstemperaturen von -10 °C bis 60 oder 70 °C je nach Modul. Gefertigt wird in Deutschland, Italien, Polen und China.
