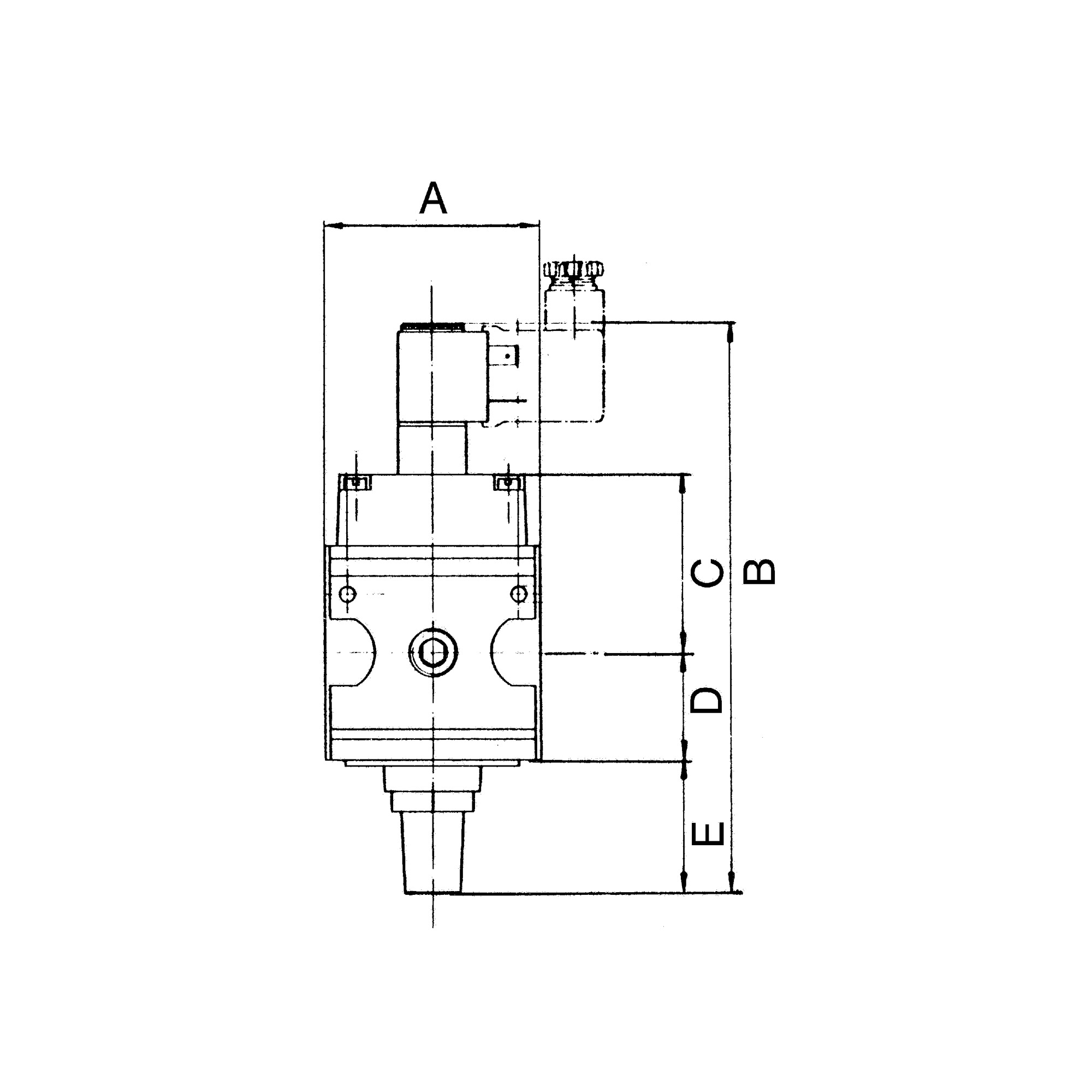

Schaltventil (3/2-Wegeventil) »multifix«, 24 V DC, BG 3, G 1/2 - Riegler 100624

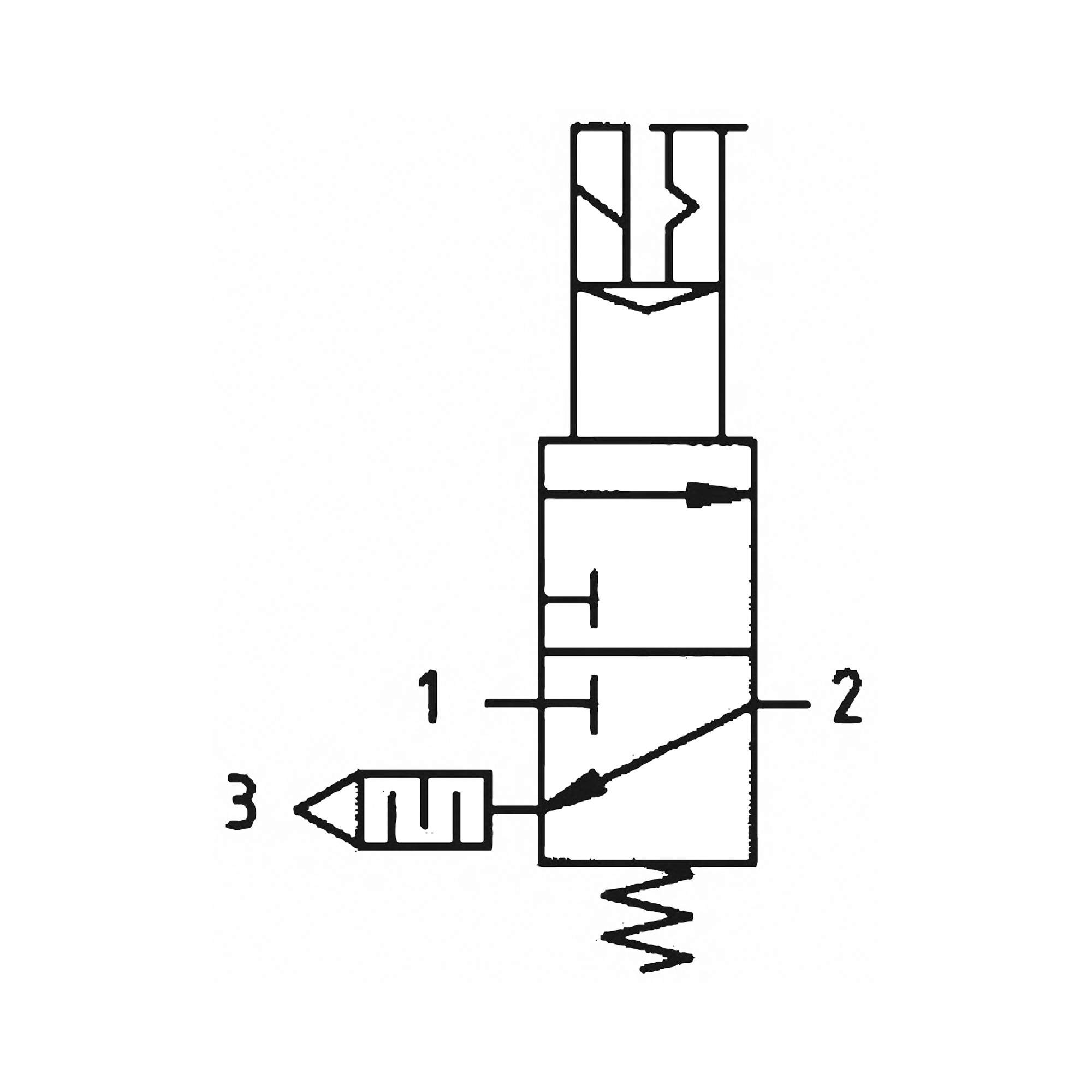

Schaltventil (3/2-Wegeventil) »multifix«, 24 V DC, BG 3, G 1/2, Eingangsdruck 2 - 10 bar, Mediums-Umgebungstemp. max. 60 °C Druckluftanlagen oder Teile von Anlagen können über ein elektrisches Signal ein- oder ausgeschaltet werden. 3/2-Wege-Ausführung inklusive Schalldämpfer. Beim Abschalten wird die Anlage gleichzeitig entlüftet.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84812090
• Ursprungsland: IT

Über Systemerweiterungen

Systemerweiterungen ergänzen eine vorhandene Wartungseinheit um Funktionen, die Filter und Druckregler nicht abdecken, etwa ein elektrisch angesteuertes Schaltventil, das Anlagenteile ein- und ausschaltet und beim Abschalten entlüftet. Die 233 Artikel decken Gewinde von G 1/8 bis G 1 ab und arbeiten mit einem Eingangsdruck von maximal 9 bis 16 bar.

Worauf es bei der Auswahl ankommt

• Baugröße und Gewinde müssen zur vorhandenen Einheit passen. Im Programm sind G 1/8 bis G 1 sowie Baugrößenangaben von 0 bis 600 belegt.
• Die Serie entscheidet über die Anreihbarkeit. Verfügbar sind unter anderem FUTURA und FUTURA-mini, SYNTESI, multifix und multifix-mini, variobloc sowie G, G-mini und GA-mini. Ein Modul passt nur in die Baureihe, für die es vorgesehen ist.
• Den Durchfluss nach dem Luftbedarf der Anlage wählen, nicht nach dem Gewinde allein. Die Werte reichen von 1400 bis 18000 l/min.
• Den maximalen Eingangsdruck von 9 bis 16 bar gegen den Netzdruck prüfen. Einzelne Module sind für einen Betriebsdruck bis 25 bar angegeben.
• Das Gehäuse nach Umgebung und Belastung wählen. Belegt sind PA66 GF60 und Technopolymer, Aluminium- und Zink-Druckguss, Aluminium sowie vernickeltes Messing.

Typische Einsatzbereiche

• Ein- und Ausschalten von Anlagenteilen über ein elektrisches Signal, mit gleichzeitiger Entlüftung
• Erweiterung bestehender Wartungseinheiten in der Druckluftverteilung
• Absichern von Maschinen, die im Stillstand drucklos sein sollen
• Verteilstellen in Fertigungslinien mit mehreren Verbrauchern
• Anlagen, die neben Druckluft auch neutrale Gase führen

Belegt sind Schutzart IP 65 beziehungsweise IP 65 (P 54) nach DIN 40050, Dichtungen aus NBR sowie Mediumstemperaturen von -10 °C bis 60 oder 70 °C je nach Modul. Gefertigt wird in Deutschland, Italien, Polen und China.
