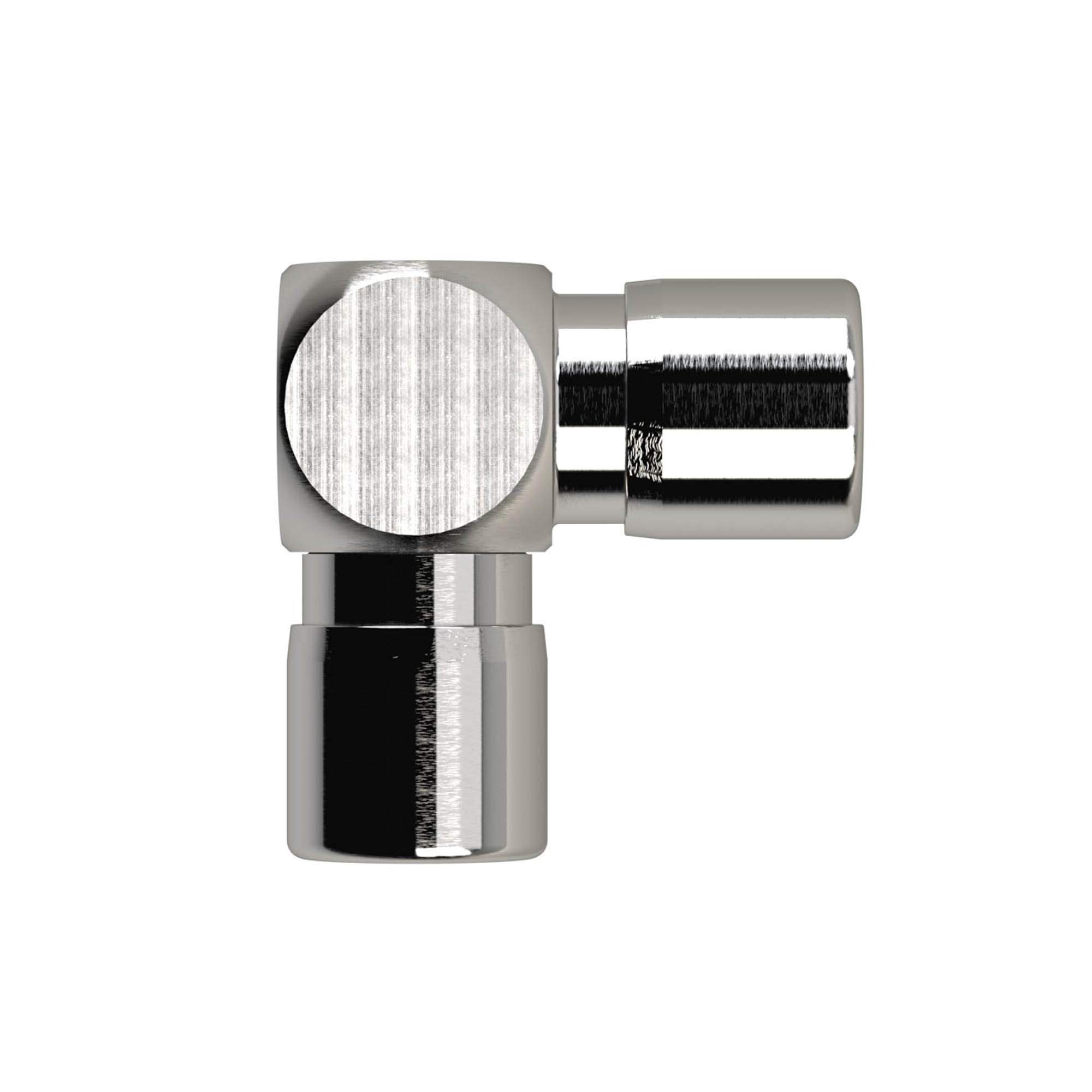

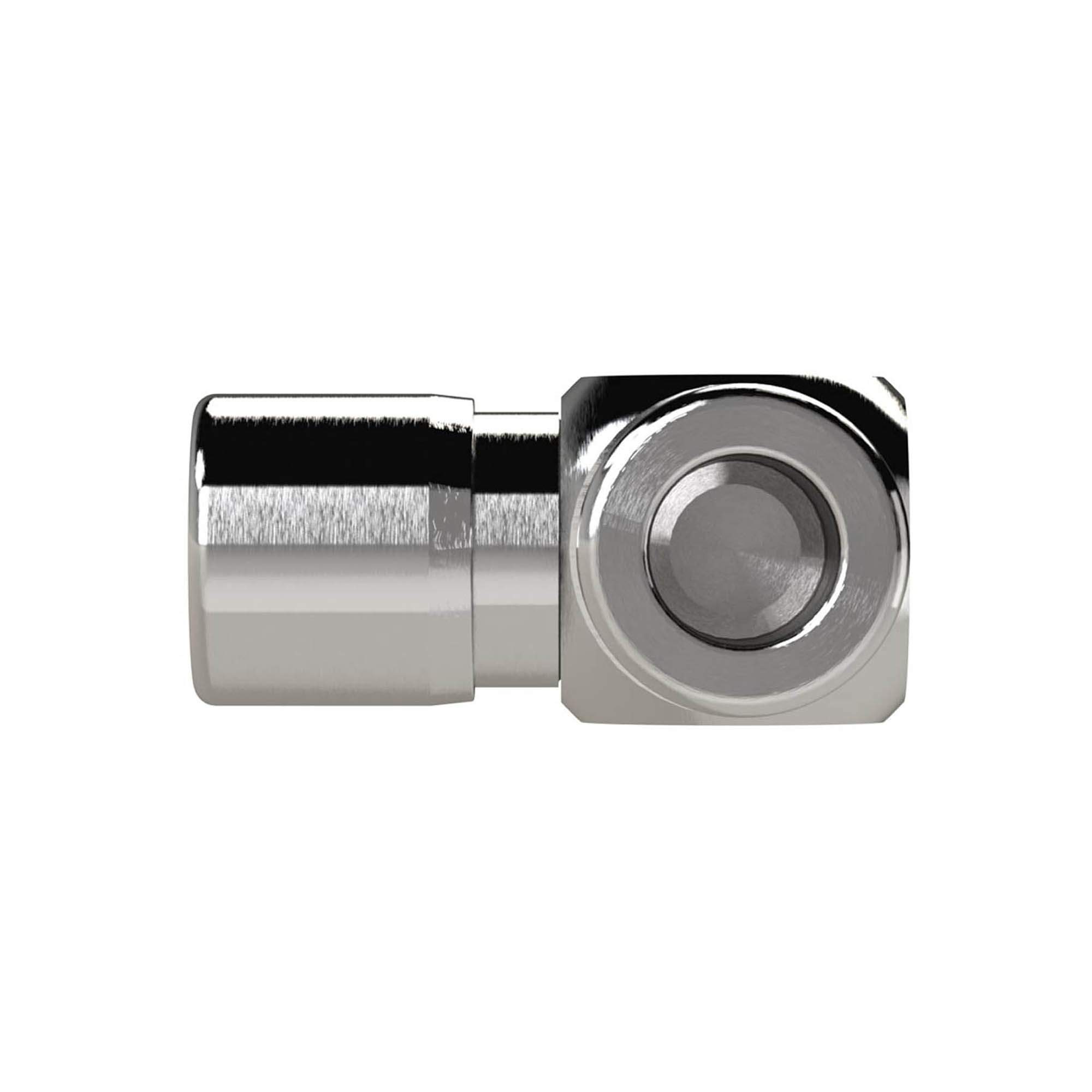

L-Steckverbindung »NonPlusUltra«, Ø 4 mm, VPE 10 Stk. - Riegler 132000

L-Steckverbindung »NonPlusUltra«, Ø 4 mm, FPM (FDA), p = -0,99…25 bar, T = -20…150 °C, ES 1.4404, VPE 10 Stk. Die Serie NonPlusUltra vereint exzellente Materialqualität mit bester Verarbeitung. Alle Komponenten zeichnen sich durch maximale Dichtheit aus und sind durchflussoptimiert. Komplett aus korrosionsfreiem und säurebeständigem Edelstahl mit einer Oberflächenrauheit (Ra) < 0,8 gefertigt, sind sie extrem robust und leicht zu reinigen (auch sterilisierbar). Bewegbare Verschraubungen sind durch einen speziellen Schwenkmechanismus für kontinuierliche Bewegung geeignet. Die Edelstahlverschraubungen sind vielseitig einsetzbar, zum Beispiel in der Prozess- und Verfahrenstechnik, im Lebensmittel- und Pharmabereich, in der Wasserkühlung, zur Schmierung, für Gase, Vakuum und im Reinraum (die geeignete Reinigung der Teile obliegt dem Anwender). Zur Anwendung eignen sie sich ideal in Verbindung mit unseren PUR-Schläuchen Lebensmittelkontakt (FDA). Auf Anfrage lieferbar mit EPDM-Dichtungen, EPDM-Dichtungen mit Trinkwasserzulassung, geeignet für Reinraumklasse 3 nach DIN EN ISO 14644-1 sowie mit farblicher Keramik-Codierung.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 73072910
• Ursprungsland: DE

Über L-Steckverbindungen

L-Steckverbindungen lenken eine Schlauchleitung im rechten Winkel um und halten den Platzbedarf vor Zylinder oder Ventil klein. Die Baureihe nimmt Schläuche mit 3 bis 16 mm Außendurchmesser auf und arbeitet bis 20 bar. Reduzierende Ausführungen verbinden einen Stecknippel mit einem kleineren Schlauchdurchmesser.

Worauf es bei der Auswahl ankommt

• Schlauch-Außendurchmesser: 3 bis 16 mm. Bei reduzierenden Typen sind Nippelgröße und Schlauchgröße getrennt zu prüfen.
• Serie: Blaue Serie, Blaue Serie mini, click-clock, metallica, NonPlusUltra und inox line unterscheiden sich in Bauform und Werkstoff und legen damit auch den Druck- und Temperaturbereich fest.
• Werkstoff: Kunststoff beziehungsweise Messing vernickelt für den Regelfall, Edelstahl 1.4404 bei Korrosionsbelastung.
• Dichtmaterial: NBR für Druckluft, FKM beziehungsweise FPM bei Öl, Fett und höherer Temperatur, die FDA-konforme Variante für lebensmittelnahe Bereiche.
• Druckbereich: Der Arbeitsdruck reicht bis 20 bar, im Unterdruck bis -0,99 bar, was den Einsatz an Vakuumkreisen einschließt.

Typische Einsatzbereiche

• Anschluss von Pneumatikzylindern auf engem Bauraum
• Verschlauchung von Ventilinseln und Steuerblöcken
• Vakuumkreise an Sauggreifern
• Wartungseinheiten und Verteilerleisten
• Umbauten, bei denen die Leitung dicht am Bauteil abgeführt werden muss

Die Gruppe umfasst 57 Artikel aus sechs Serien und reicht werkstoffseitig von Kunststoff über Messing vernickelt bis Edelstahl 1.4404. Für lebensmittelnahe Anwendungen ist eine FDA-konforme FKM-Dichtung verfügbar.
