L-Steckverbindung »NonPlusUltra«. 6 Varianten ab 12.92 EUR.

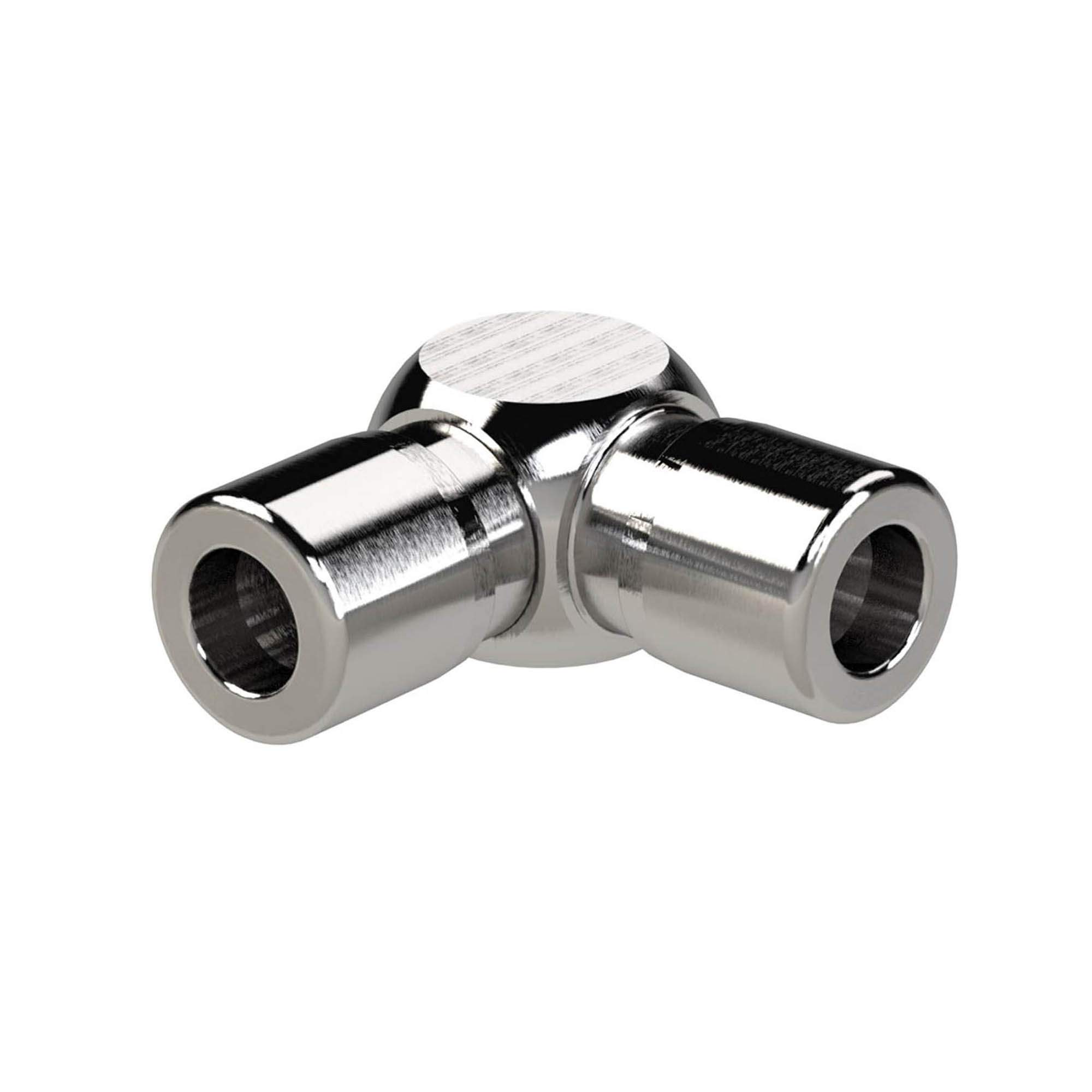

L-Steckverbindung »NonPlusUltra« - Riegler K2515
RIEGLER
Originalprodukt
Net price (excl. VAT)
15,37 € inkl. MwSt.
Ab
12,92 €
Artikel
RGL-K2515
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
ZustandNeu
Artikel
RGL-K2515
Häufig zusammen gekauft
-
Dieser Artikel:
Ab 12,92 €
-
L-Steckverbindung »click-clock« - Riegler K1196
Ab 3,04 €Show details
-
L-Steckverbindung inox line - Riegler K1452
Ab 23,73 €Show details
Total price
L-Steckverbindung »NonPlusUltra«. Diese Baureihe umfasst 6 Varianten ab 12.92 EUR. Die gewünschte Ausführung wählen Sie oben aus.
Verfügbare Varianten
| für Schlauch-Außen-Ø [mm] | 4, 6, 8, 10, 12, 14 |
|---|
Gemeinsame technische Daten
| Betriebstemperatur max. | 150 °C |
|---|---|
| Betriebstemperatur min. | -20 °C |
| Dichtmaterial | FKM, FPM (FDA-konform) |
| Empfohlenes Rohrmaterial | PE, PA, PU, PTFE, FEP, Rohre |
| Material | Edelstahl 1.4404 |
| Medium | Druckluft, neutrale Gase und Flüssigkeiten, Öl, Fett |
| Mediumstemperatur max. | 150 °C |
| Mediumstemperatur min. | -20 °C |
| Serie | NonPlusUltra |
| Ursprungsland | DE |
| Zolltarifnummer | 73072910 |
Über L-Steckverbindungen
L-Steckverbindungen lenken eine Schlauchleitung im rechten Winkel um und halten den Platzbedarf vor Zylinder oder Ventil klein. Die Baureihe nimmt Schläuche mit 3 bis 16 mm Außendurchmesser auf und arbeitet bis 20 bar. Reduzierende Ausführungen verbinden einen Stecknippel mit einem kleineren Schlauchdurchmesser.
Worauf es bei der Auswahl ankommt
- Schlauch-Außendurchmesser: 3 bis 16 mm. Bei reduzierenden Typen sind Nippelgröße und Schlauchgröße getrennt zu prüfen.
- Serie: Blaue Serie, Blaue Serie mini, click-clock, metallica, NonPlusUltra und inox line unterscheiden sich in Bauform und Werkstoff und legen damit auch den Druck- und Temperaturbereich fest.
- Werkstoff: Kunststoff beziehungsweise Messing vernickelt für den Regelfall, Edelstahl 1.4404 bei Korrosionsbelastung.
- Dichtmaterial: NBR für Druckluft, FKM beziehungsweise FPM bei Öl, Fett und höherer Temperatur, die FDA-konforme Variante für lebensmittelnahe Bereiche.
- Druckbereich: Der Arbeitsdruck reicht bis 20 bar, im Unterdruck bis -0,99 bar, was den Einsatz an Vakuumkreisen einschließt.
Typische Einsatzbereiche
- Anschluss von Pneumatikzylindern auf engem Bauraum
- Verschlauchung von Ventilinseln und Steuerblöcken
- Vakuumkreise an Sauggreifern
- Wartungseinheiten und Verteilerleisten
- Umbauten, bei denen die Leitung dicht am Bauteil abgeführt werden muss
Die Gruppe umfasst 57 Artikel aus sechs Serien und reicht werkstoffseitig von Kunststoff über Messing vernickelt bis Edelstahl 1.4404. Für lebensmittelnahe Anwendungen ist eine FDA-konforme FKM-Dichtung verfügbar.
| Manufacturer | Riegler |
|---|---|
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
