Super Cupla

Niederdruck bis 19 bar

Die Nitto Kohki Super Cupla ist eine großvolumige Hochstrom-Schnellkupplung für Druckluft, Stickstoff und Wasser mit einem Betriebsdruck bis 2,0 MPa (20 bar). Großer Durchgang für maximalen Luftdurchsatz.

Als autorisierter Nitto Kohki Distributor führen wir 23 Varianten der Super Cupla - Gehäuse aus Stahl, Dichtungen aus NBR, Modellreihe 01/02. Ausführung nach ISO 6150-B.

⚡bis 2,0 MPa (20 bar) - Betriebsdruckbereich für Druckluft, Stickstoff und Wasser

⚙Stahl - Gehäusewerkstoffe; Dichtungen NBR

✓Besonderheit - Großer Durchgang für maximalen Luftdurchsatz

🔩23 Varianten ab Lager - Modellreihe 01/02

🛡ISO 6150-B - normkonforme Ausführung

Parameter	Wert
Bauart	großvolumige Hochstrom-Schnellkupplung
Betriebsdruck	bis 2,0 MPa (20 bar)
Gehäusewerkstoffe	Stahl
Dichtungen	NBR
Medien	Druckluft, Stickstoff und Wasser
Modellreihe	01/02
Norm	ISO 6150-B
Varianten im Sortiment	23

Typische Einsatzbereiche: Druckluftversorgung in Fertigung und Montage, pneumatische Werkzeuge, Montage- und Produktionslinien, Werkstatt- und Reifendienst.

23 Varianten ab LagerSuper Cupla - 01/02

bis 2,0 MPa (20 bar)Stahl, NBR

Technische Daten laut Herstellerkatalog

Baureihe	SUPER CUPLA
Gehäusewerkstoff	CUPLA: Stahl (verchromt), CUPLA: Aluminiumlegierung, Steckanschlussteil: Messing (vernickelt), Steckanschlussteil: Kunststoff
Dichtwerkstoff	Nitrilkautschuk (NBR)
Betriebsdruck max.	1.0 MPa {10 kgf/cm2}
Arbeitstemperatur	Nitrilkautschuk (NBR): -20 to +80 deg C
Ventilbauart	einseitig absperrend
Zugelassene Medien	Druckluft
Vakuumeignung	Für Vakuum weder im gekuppelten noch im getrennten Zustand geeignet.
Größenbereich	Gewinde: 1/8 Zoll, 1/4 Zoll. Schlauchtülle: 1/4 Zoll, Urethanschlauch ø5 x ø8, ø6.5 x ø10. Rohrtülle (Steckanschluss): Außendurchmesser ø6 und ø8
Katalogseite	C01en-b, 37

Funktionsprinzip

Beim Trennen schließt das Ventil in der Muffe die Zuleitung. Das im Stecker verbliebene Medium tritt aus.

Ablauf beim Kuppeln einer Schnellkupplung mit Kugelverriegelung.

Leicht und kompakt für Druckluftverbindungen
Die leichte Bauweise eignet sich für Druckluftwerkzeuge!
Verbinden durch Einschieben, einfache Bedienung.
Die leichte Bauweise eignet sich für den direkten Anschluss an Druckluftwerkzeuge. Bei einigen Modellen wird ein Aluminiumgehäuse eingesetzt, um das Gewicht zu verringern.
Der Stecker wird einfach in die Muffe geschoben - Verbinden mit einer Hand.
In verschiedenen Anschlussausführungen für ein breites Spektrum pneumatischer Anwendungen erhältlich.
Modell 02S20P lässt sich mit Muffen der HI CUPLA Modelle 10, 17, 20, 30, 40 und 60 verbinden.
Ebenfalls erhältlich als Tube Fitter mit Schnellanschluss und Schnelltrennung.

Alle Modelle der Baureihe

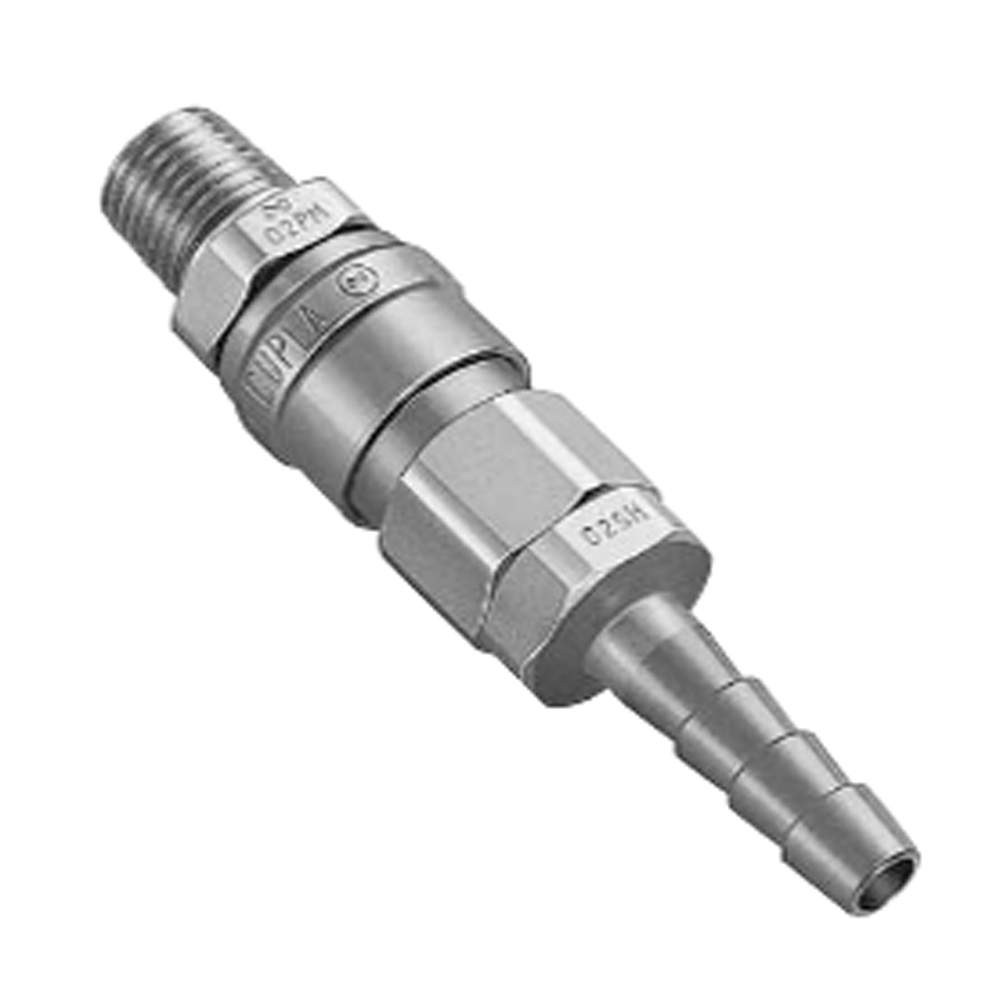

02PH - Schlauchtülle

Modell	Kupplungsteil	Anwendung	Total (g)
02PH	Stecker	1/4 Zoll Schlauch	16

PN - Für Anschluss an Urethanschlauch

Modell	Kupplungsteil	Anwendung	Total (g)	L	C	øH(WAF)	øøB	øøBp	øøD
01PN	Stecker	Schlauch ø5 mm x ø8 mm	35.9	(38.5)	15	Hex.17	3.8	6	18.5
02PN	Stecker	Schlauch ø6.5 mm x ø10 mm	35.3	(38.5)	15	Hex.17	5.3	6	18.5

PM - Außengewinde

Modell	Kupplungsteil	Anwendung	Total (g)	L	C	T	øH(WAF)	øøB	øøBp	øøD
01PM	Stecker	Rc 1/8	12	31	15	R 1/8	Hex.12	5	6	-
02PM	Stecker	Rc 1/4	22.7	34	15	R 1/4	Hex.17	6	6	18.5

02PFF - zylindrisches Innengewinde

Modell	Kupplungsteil	Anwendung	Total (g)
02PFF	Stecker	G 1/4	17.7

PC - Mit Steckanschluss

Modell	Kupplungsteil	Anwendung	Total (g)	L	C	øE	øH(WAF)	øøB	øøD	øøT
02PC-6	Stecker	Rohr Außendurchmesser 6 mm	28.5	(40.5)	15	18.5	Hex.17	6	18.5	10.3
02PC-8	Stecker	Rohr Außendurchmesser 8 mm	33	(47.5)	15	18.5	Hex.17	6	18.5	13.5

PCL - Mit L-förmigem Steckanschluss

Modell	Kupplungsteil	Anwendung	Total (g)	L	C	øE	øH(WAF)	øøB	øøD	øøT
02PCL-6	Stecker	Rohr Außendurchmesser 6 mm	29.5	(43)	15	(25.3)	Hex.17	6	18.5	10.5
02PCL-8	Stecker	Rohr Außendurchmesser 8 mm	34.5	(46.5)	15	(32.3)	Hex.17	6	18.5	13.5

02S20P - Adaptermodell zum Anschluss einer HI CUPLA Muffe

Modell	Kupplungsteil	Anwendung	Total (g)
02S20P	plug/socket	HI CUPLA (Muffe)	58

02SH - Schlauchtülle

Modell	Kupplungsteil	Anwendung	Total (g)
02SH	Muffe	1/4 Zoll Schlauch	56

SN - Für Anschluss an Urethanschlauch

Modell	Kupplungsteil	Anwendung	Total (g)	L	øH(WAF)	øøB	øøD
01SN	Muffe	Schlauch ø5 mm x ø8 mm	45.8	(54.5)	Hex.17	3.8	19.5
02SN	Muffe	Schlauch ø6.5 mm x ø10 mm	44.4	(54.5)	Hex.17	5.3	19.5

SM - Außengewinde

Modell	Kupplungsteil	Anwendung	Total (g)
02SM	Muffe	Rc 1/4	57

02SF - Innengewinde

Modell	Kupplungsteil	Anwendung	Total (g)
02SF	Muffe	R 1/4	56.4

02SMF - Zylindrisches Außengewinde

Modell	Kupplungsteil	Anwendung	Total (g)
02SMF	Muffe	G 1/4	27

SC - Mit Steckanschluss

Modell	Kupplungsteil	Anwendung	Total (g)	L	øøD	øøT
02SC-6	Muffe	Rohr Außendurchmesser 6 mm	46	(65.5)	19.5	10.5
02SC-8	Muffe	Rohr Außendurchmesser 8 mm	50.5	(70)	19.5	13.5

SCL - Mit L-förmigem Steckanschluss

Modell	Kupplungsteil	Anwendung	Total (g)	L	C	øH(WAF)	øøD	øøT
02SCL-6	Muffe	Rohr Außendurchmesser 6 mm	47.5	(63.5)	(25.7)	Hex.16	19.5	10.3
02SCL-8	Muffe	Rohr Außendurchmesser 8 mm	49.5	(67.7)	(32.8)	Hex.16	19.5	13.5

SCB - Mit Steckanschluss für Schottmontage

Modell	Kupplungsteil	Anwendung	Total (g)	L	øF	øH(WAF)	øHs(WAF)	øøD	øøJ
02SCB-6	Muffe	Rohr Außendurchmesser 6 mm	58.5	(71.5)	7 or less	Hex.15	Hex.17	18	12.5 +0.3/0
02SCB-8	Muffe	Rohr Außendurchmesser 8 mm	60.4	(72)	8 or less	Hex.18	Hex.17	21	15.5 +0.3/0

Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.

Zeichenerklärung: L = Gesamtlänge; H = Schlüsselweite oder Außenmaß; D = Außendurchmesser der Muffe; A = Länge der Schlauchtülle; C = Hülsenmaß; T = Gewinde oder Tüllengröße; B = Durchgangsbohrung

Baureihen im Vergleich

Baureihe	Betriebsdruck max.	Größenbereich	Ventilbauart	Zugelassene Medien
SUPER CUPLA	10 bar	Gewinde: 1/8 Zoll, 1/4 Zoll. Schlauchtülle: 1/4 Zoll, Urethanschlauch ø5 x ø8, ø6.5 x ø10. Rohrtülle (Steckanschluss): Außendurchmesser ø6 und ø8	einseitig absperrend	Druckluft
COMPACT CUPLA	10 bar	Gewinde 1/8 Zoll; Rohrtülle für Rohr ø4 x ø6 und ø6 x ø8	beidseitig absperrend	Druckluft, Wasser
CUBE CUPLA	10 bar	Rohr 4 mm und 6 mm Innendurchmesser, 1/8 Zoll	beidseitig absperrend, einseitig absperrend oder voller Durchgang, je nach Kombination von Muffe und Stecker mit oder ohne Ventil.	Druckluft, Wasser
FULL BLOW CUPLA	15 bar	Gewinde und Schlauchtülle 1/4 Zoll, 3/8 Zoll, 1/2 Zoll. Typ SN für Polyurethanschlauch: für Polyurethanschlauch Ø 6.5 mm x Ø 10 mm, Ø 8 mm x Ø 12 mm, Ø 8.5 mm x Ø 12.5 mm und Ø 11 mm x Ø 16 mm.	einseitig absperrend	Druckluft
HI CUPLA 200	15 bar	Gewinde und Schlauchtülle 1/4 Zoll, 3/8 Zoll, 1/2 Zoll. Rohrtülle (Steckanschluss): Polyurethanrohr Außendurchmesser 6 +/-0.1, 8 +/-0.15, 10 +/-0.15. Polyamidrohr Außendurchmesser 6 +0.05/-0.08, 8 +0.05/-0.1, 10 +0.05/-0.1. Rohr aus fluorhaltigem Kunststoff Außendurchmesser 6 +/-0.07, 8 +/-0.07, 10 +/-0.07.	einseitig absperrend	Druckluft
HI CUPLA ACE	15 bar	Gewinde und Schlauchtülle 1/4 Zoll, 3/8 Zoll; Typen PN, SN, PNG und SNG für Polyurethanschlauch ø5 mm x ø8 mm, ø6 mm x ø9 mm, ø6.5 mm x ø10 mm, ø8 mm x ø12 mm und ø8.5 mm x ø12.5 mm	einseitig absperrend	Druckluft, Wasser
HI CUPLA	15 bar	Gewinde und Schlauchtülle 1/8 Zoll bis 1 Zoll, Schlauch 1/4 Zoll bis 1 Zoll	einseitig absperrend	Druckluft, Wasser
LEVER LOCK CUPLA	18 bar	Metallgehäuse: 3/4 Zoll bis 4 Zoll. Kunststoffgehäuse: 3/4 Zoll, 1 Zoll, 1 1/2 Zoll, 2 Zoll, 3 Zoll.	voller Durchgang, ventillos	Wasser, Hydrauliköl, Druckluft, Pulver, Dampf

SUPER CUPLA eignet sich für Druckluftleitungen bis 1.0 MPa {10 kgf/cm2}, wenn die Kupplung direkt am Druckluftwerkzeug hängt und das Gewicht zählt: die Schiebehülse mit 19.5 mm Außendurchmesser, das Gehäuse aus Stahl oder Aluminiumlegierung und das Verbinden mit einer Hand sprechen für sie gegenüber COMPACT CUPLA und CUBE CUPLA, die bei denselben 1.0 MPa {10 kgf/cm2} beidseitig absperren und dann gewählt werden, wenn die Leitung auf beiden Seiten schließen muss. Die Anschlussausführungen umfassen Schlauchtülle, Polyurethanschlauch, Gewinde und Tube Fitter in 1/8 inch und 1/4 inch, und Modell 02S20P erlaubt den Betrieb an Muffen der HI CUPLA. Für Druckluftleitungen mit 1.5 MPa {15 kgf/cm2} sind HI CUPLA, HI CUPLA 200, FULL BLOW CUPLA oder LINE CUPLA 200 die richtige Baureihe; andere Medien als Luft liegen außerhalb der auf Luft beschränkten Zulassung der SUPER CUPLA.

Werkstoffe und Dichtungen

Gehäusewerkstoff
CUPLA: Stahl (verchromt)
CUPLA: Aluminiumlegierung
Steckanschlussteil: Messing (vernickelt)
Steckanschlussteil: Kunststoff

Dichtwerkstoff	Kennzeichnung	Arbeitstemperatur	Bemerkung
Nitrilkautschuk (NBR)	-	-20 to +80 deg C	-

Weitere Katalogangaben

Hinweis	Wert
Maximales Anzugsmoment, Gewinde 1/8 Zoll	7 Nm {71 kgf-cm}
Maximales Anzugsmoment, Gewinde 1/4 Zoll	14 Nm {143 kgf-cm}
Anzugsmomentbereich, Typ PN und Typ SN	9 bis 11 Nm {92 bis 112 kgf-cm}
Fließrichtung	Im gekuppelten Zustand von Muffe und Stecker ist die Durchströmung in beide Richtungen möglich.
Rohrtülle (Steckanschluss) Rohraußendurchmesser	Polyurethanrohr: ø6 +/-0.1, ø8 +/-0.15. Polyamidrohr: ø6 +0.05/-0.08, ø8 +0.05/-0.1. Rohr aus fluorhaltigem Kunststoff: ø6 +/-0.07, ø8 +/-0.07
minimaler Querschnitt (mm2) - Reihenfolge der sechs Steckerspalten	01PN \| 02PC-6, 02PCL-6 \| 02PC-8, 02PCL-8 \| 02PH, 01PM \| 02PN \| 02PM, 02PFF
minimaler Querschnitt (mm2), Muffe 01SN	11.3 \| 11.3 \| 11.3 \| 11.3 \| 11.3 \| 11.3
minimaler Querschnitt (mm2), Muffe 02SC-6/02SCL-6/02SCB-6	11.3 \| 12.5 \| 12.5 \| 12.5 \| 12.5 \| 12.5
minimaler Querschnitt (mm2), Muffe 02SC-8/02SCL-8/02SCB-8	11.3 \| 12.5 \| 19 \| 19 \| 19 \| 19
minimaler Querschnitt (mm2), Muffe 02SH	11.3 \| 12.5 \| 19 \| 19.6 \| 19.6 \| 19.6
minimaler Querschnitt (mm2), Muffe 02SN	11.3 \| 12.5 \| 19 \| 19.6 \| 22 \| 22
minimaler Querschnitt (mm2), Muffe 02SM/02SF/02SMF	11.3 \| 12.5 \| 19 \| 19.6 \| 22 \| 28.2
minimaler Querschnitt (mm2), Muffe 02S20P	11.3 \| 12.5 \| 19 \| 19.6 \| 22 \| 28.2

Austauschbarkeit und Baugruppen

Muffen und Stecker lassen sich unabhängig von Anschlussausführung und Größe verbinden. Austauschbar mit MOLD CUPLA (auf der Seite sind die Modelle K-01P, K-02SP, K-03SP und K-90SN genannt). Muffen der HI CUPLA Modelle 10, 17, 20, 30, 40 und 60 lassen sich anschließen, wenn 02S20P verwendet wird.

Sicherheits- und Einsatzhinweise

Vor dem Gebrauch unbedingt den "Sicherheitshinweis" am Ende dieses Katalogs und das "Merkblatt" lesen, das den Produkten beiliegt.
Zur Montage auf Polyurethanschlauch wird dieser über die Schlauchtülle geschoben und die Mutter angezogen, bis sie bündig am Fuß der Schlauchtülle anliegt.
Es wird empfohlen, das Fett GRE-M1 auf die Innenseite der Mutter (Gewinde und Schlauchkontaktfläche) aufzutragen, um das Anziehen zu erleichtern.

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 37. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
