Hydraulikzylinder
Hydraulik
Hydraulikzylinder übertragen hydraulischen Druck in lineare Kraft und Bewegung - mit Betriebsdrücken bis 250 bar und Kolbendurchmessern von 25 bis 320 mm decken die hier gelisteten Baureihen den gesamten Bereich industrieller Linearantriebe ab. Doppeltwirkende Ausführungen (HD-Reihe) erreichen Druckkräfte bis über 200 kN bei Hublagen nach DIN ISO 6020/6022, während einfachwirkende HEQ-Zylinder federrückgeführt für Klemm- und Spannaufgaben ausgelegt sind.
Das Sortiment umfasst 742 Artikel in normierten Baureihen nach DIN ISO 6020-1/6022 und EN ISO 4395 - von Zylinderkörpern mit Kolbenstangengewinde (HDS) über Gelenklagermontagen (HDQ/HDQS/HDG) bis zu Flanschbefestigungen (HDF). Ergänzt wird das Programm durch passendes Kolbenstangenmaterial und Hydraulik-Gelenkköpfe als Anbauteile für vollständige Zylindereinheiten.
Hydraulikzylinder Baureihenvergleich - HDS vs. HDQ vs. HDF vs. HDG
| Kriterium | HDS (Kolbenstangengewinde) | HDQ/HDQS (Gelenkkopf) | HDF (Flansch) | HDG (Gabelgelenk) |
|---|---|---|---|---|
| Wirkungsweise | doppeltwirkend | doppeltwirkend | doppeltwirkend | doppeltwirkend |
| Max. Betriebsdruck | 250 bar | 250 bar | 250 bar | 250 bar |
| Befestigung | Aussengewinde Kolbenstange | Gelenkkopf ein-/beidseitig | Front- oder Heckflansch | Gabelgelenk am Boden |
| Norm | DIN ISO 6020-1 | DIN ISO 6022 | EN ISO 4395 | ISO 6020-2 |
| Typische Anwendung | Pressen, Vorschubachsen | Schwenkantriebe, Lenksysteme | Rahmen-/Maschinenmontage | Kipp- und Hubeinrichtungen |
| Winkelausgleich | nein | ja, ca. +/-3° | nein | ja, 360° Schwenkung |
| Kolben-ø Bereich | 32-250 mm | 32-200 mm | 40-320 mm | 32-250 mm |
Hydraulikzylinder Produktübersicht - alle Baureihen
| Baureihe | Anwendung | Druck / Kolben-ø | Besonderheit |
|---|---|---|---|
| HDS | Pressen, Vorschub, Spanntechnik | 250 bar, 32-250 mm | Kolbenstangengewinde beidseitig, DIN ISO 6020-1 |

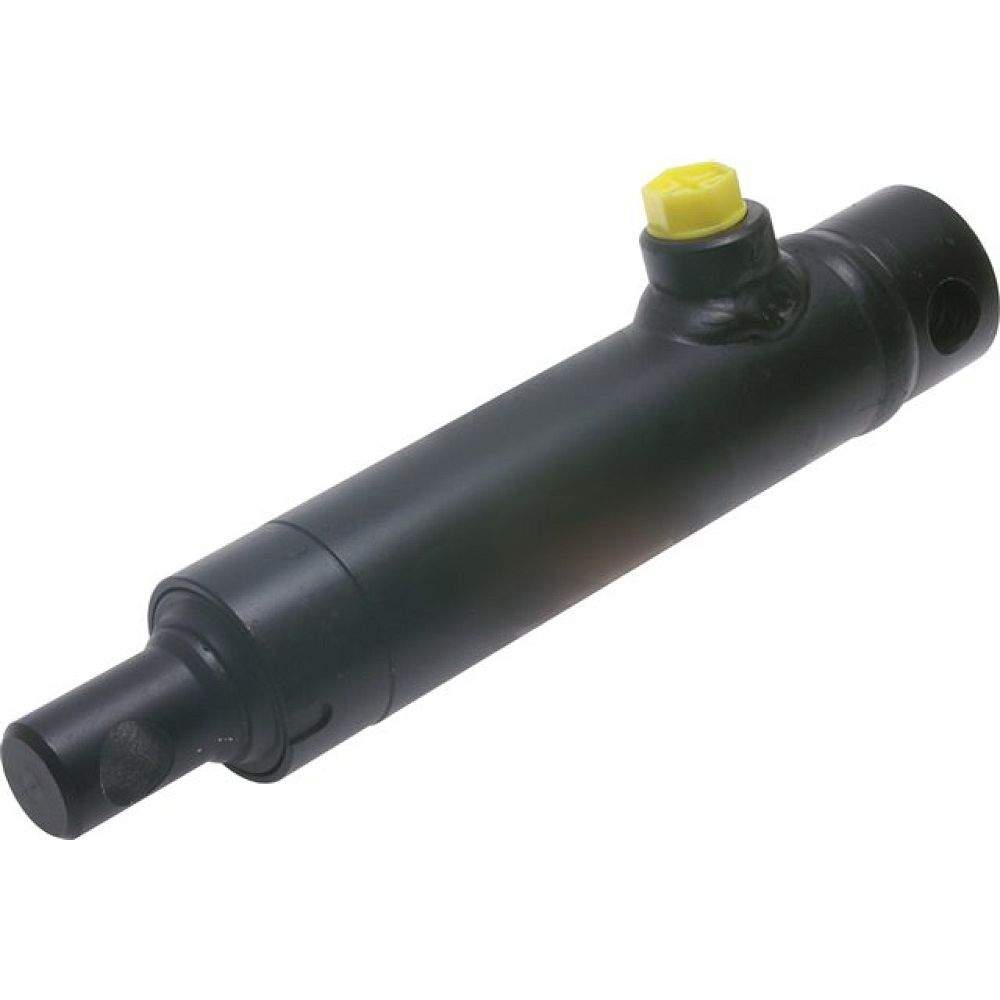

| HEQ | Klemmen, Spannen, Fügen | 160 bar, 25-200 mm | einfachwirkend, Federrückstellung |
| HDQ | Lenksysteme, Schwenkantriebe | 250 bar, 32-200 mm | einseitiger Gelenkkopf, DIN ISO 6022 |
| HDQS | Gelenkige Einbauten, Fahrzeugbau | 250 bar, 40-200 mm | Gelenkkopf beidseitig, DIN ISO 6022 |
| HDF | Rahmenmontage, Werkzeugmaschinen | 250 bar, 40-320 mm | Front-/Heckflansch, EN ISO 4395 |
| HDG | Hub- und Kippeinrichtungen | 250 bar, 32-250 mm | Gabelgelenk am Zylinderboden, 360° Schwenkung |
Typische Einsatzbereiche: Maschinenbau und Werkzeugmaschinen (DIN ISO 6020-1, EN ISO 4395), Fahrzeug- und Nutzfahrzeugbau (ISO 6022, ECE-R), Stahl- und Schwerindustrie (DIN 24554), Anlagen- und Sondermaschinenbau (DIN EN 13135), Hydraulikpressen und Spanntechnik (DIN 24557), Mobilhydraulik in Land- und Forstwirtschaft (ISO 7241)
