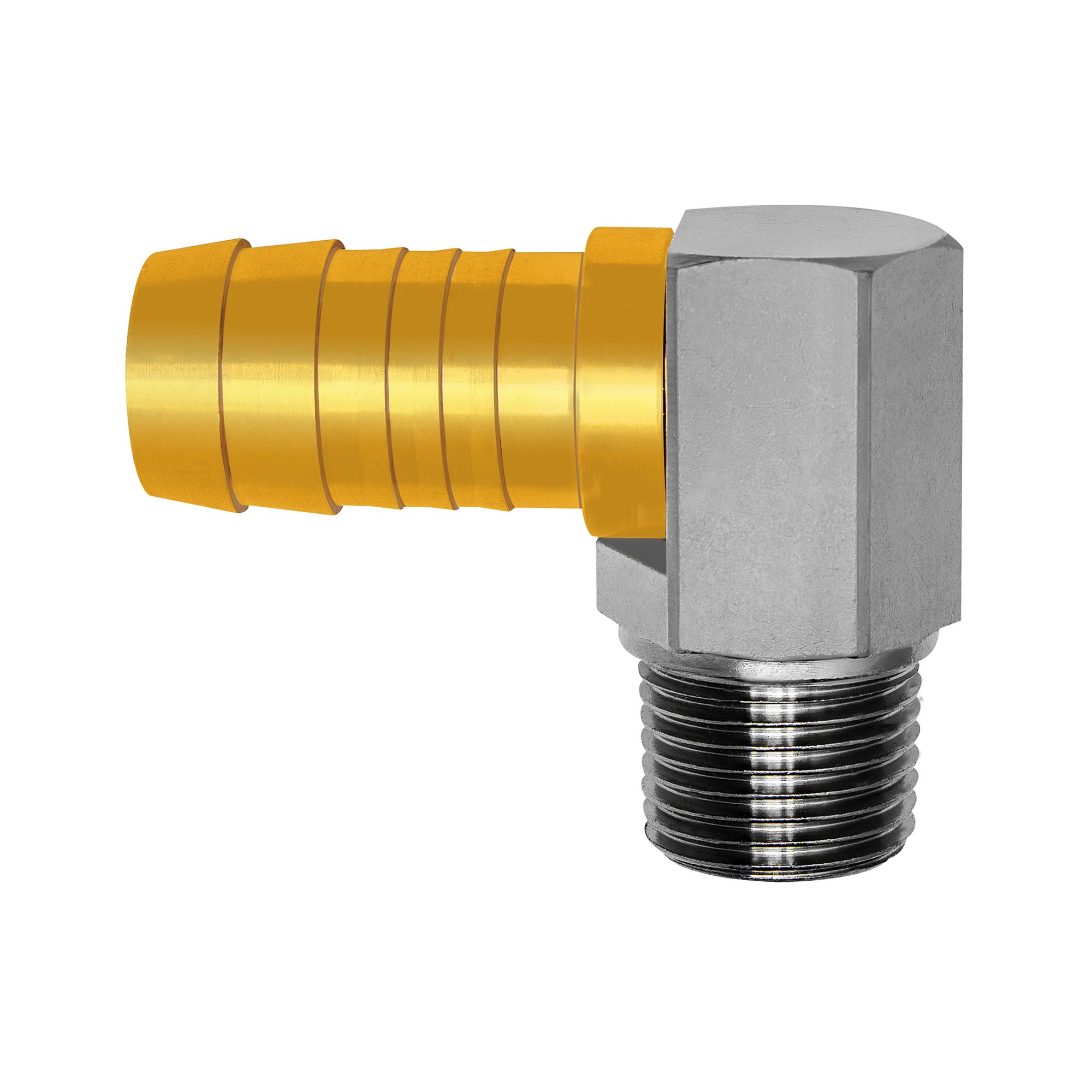

Winkel-Gewindetülle 90°, R 1/2 AG, Schlauchanschluss 19 mm - Riegler 179333

Winkel-Gewindetülle 90°, Messing, R 1/2 AG, Schlauchanschluss 19 mm, PN max. 15 bar, Mediums-/Umgebungstemp. -20 °C bis 160 °C

Normen und Herkunft

• Zolltarifnummer: 74122000
• Ursprungsland: DE

Über Temperierkupplungen

Temperierkupplungen trennen und verbinden Heiz- und Kühlkreisläufe im laufenden Betrieb. Sie arbeiten bis 15 bar Betriebsdruck und bei Medientemperaturen von -20 °C bis 160 °C, angegebene Medien sind Luft, Wasser, Öl und Vakuum.

Worauf es bei der Auswahl ankommt

• Die Anschlussart steht am Anfang. Zur Wahl stehen Gewinde von M8x0,75 AG bis G 1/2 AG beziehungsweise R 1/8 AG bis R 3/8 AG, Schlauchtüllen für Innendurchmesser 9 bis 19 mm und Rohranschlüsse für Rohr-Außen-Ø 8 bis 14 mm.
• Die Absperrfunktion entscheidet, ob beim Kuppeln Medium austritt. Es gibt Ausführungen mit freiem Durchgang, einseitig und beidseitig absperrend.
• Die Bauform folgt der Zugänglichkeit am Werkzeug. Gerade, 45° und 90° abgewinkelte Varianten sind vorhanden, die Baulänge liegt zwischen 24 und 360 mm.
• Werkstoff ist Messing 2.0401 oder vernickeltes Messing. Die Dichtung besteht aus PTFE-beschichtetem FKM und trägt die angegebene Mediumstemperatur bis 160 °C mit.
• Die Nennweite von DN 6 bis 9 mm bestimmt den Durchsatz im Kreislauf und muss zum vorhandenen Kupplungssystem passen.

Typische Einsatzbereiche

• Kühl- und Temperierkreisläufe an Spritzgießwerkzeugen
• Werkzeugwechsel an Kunststoffmaschinen ohne Entleeren der Kreisläufe
• Heiß- und Kaltwasserkreise an Temperiergeräten
• Temperierölkreisläufe an beheizten Werkzeugen und Pressen
• Kühlwasserversorgung an Schweiß- und Umformanlagen

Die Kupplungen bestehen aus Messing 2.0401 beziehungsweise vernickeltem Messing, gedichtet wird mit PTFE-beschichtetem FKM. Als Ursprungsland ist für alle 96 Artikel DE angegeben, ein Teil der Baureihe ist laut Beschreibung mit dem System HASCO Z 8 kompatibel.
