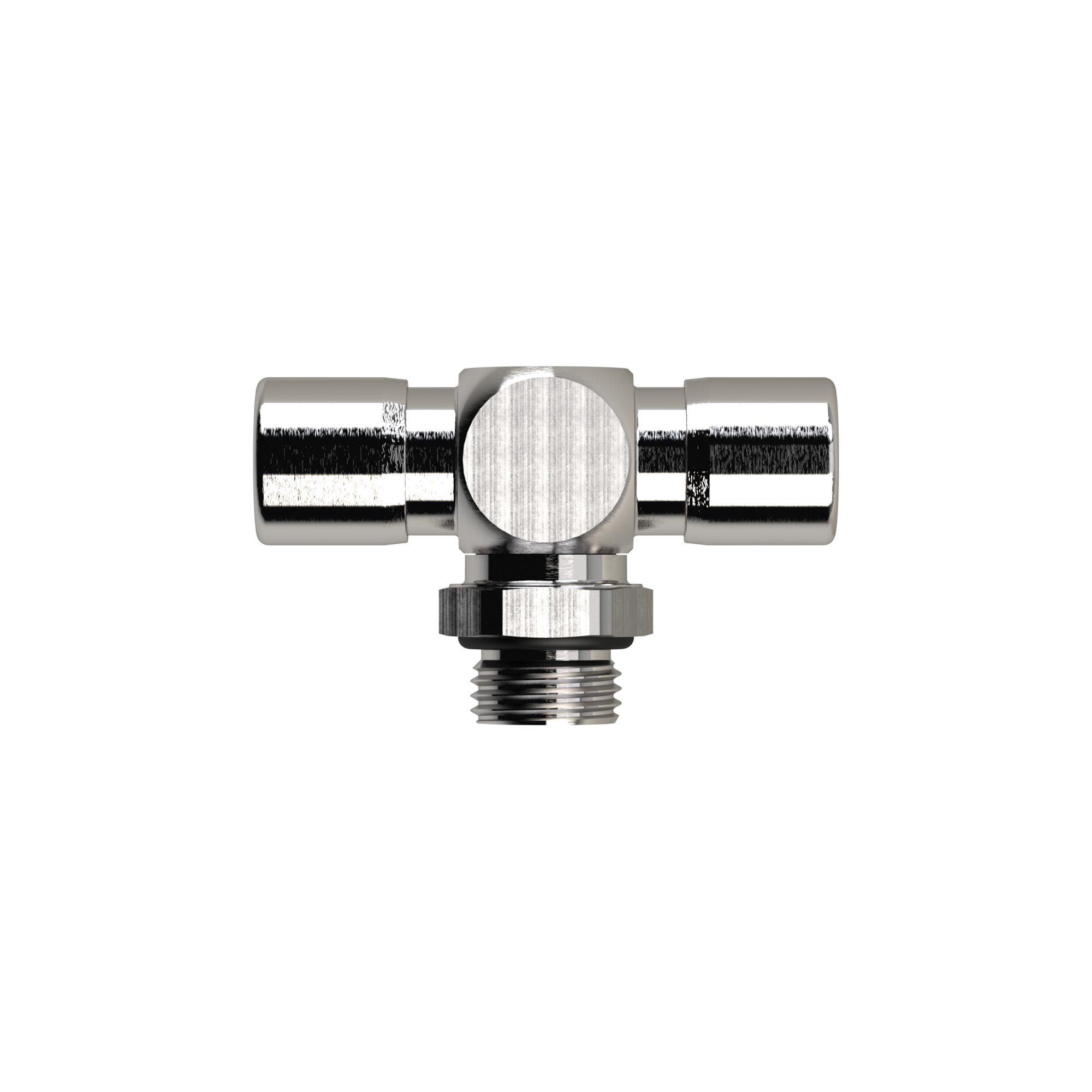

T-Steckverschraubung »NonPlusUltra«, drehb., M5, Ø 4mm, VPE10 - Riegler 131474

T-Steckverschraubung »NonPlusUltra«, drehbar, M5, Ø 4 mm, FPM (FDA), p = -0,99…25 bar, T = -20…150 °C, ES 1.4404, VPE 10 Stk. Die Serie NonPlusUltra vereint exzellente Materialqualität mit bester Verarbeitung. Alle Komponenten zeichnen sich durch maximale Dichtheit aus und sind durchflussoptimiert. Komplett aus korrosionsfreiem und säurebeständigem Edelstahl mit einer Oberflächenrauheit (Ra) < 0,8 gefertigt, sind sie extrem robust und leicht zu reinigen (auch sterilisierbar). Bewegbare Verschraubungen sind durch einen speziellen Schwenkmechanismus für kontinuierliche Bewegung geeignet. Die Edelstahlverschraubungen sind vielseitig einsetzbar, zum Beispiel in der Prozess- und Verfahrenstechnik, im Lebensmittel- und Pharmabereich, in der Wasserkühlung, zur Schmierung, für Gase, Vakuum und im Reinraum (die geeignete Reinigung der Teile obliegt dem Anwender). Zur Anwendung eignen sie sich ideal in Verbindung mit unseren PUR-Schläuchen Lebensmittelkontakt (FDA). Auf Anfrage lieferbar mit EPDM-Dichtungen, EPDM-Dichtungen mit Trinkwasserzulassung, geeignet für Reinraumklasse 3 nach DIN EN ISO 14644-1 sowie mit farblicher Keramik-Codierung.

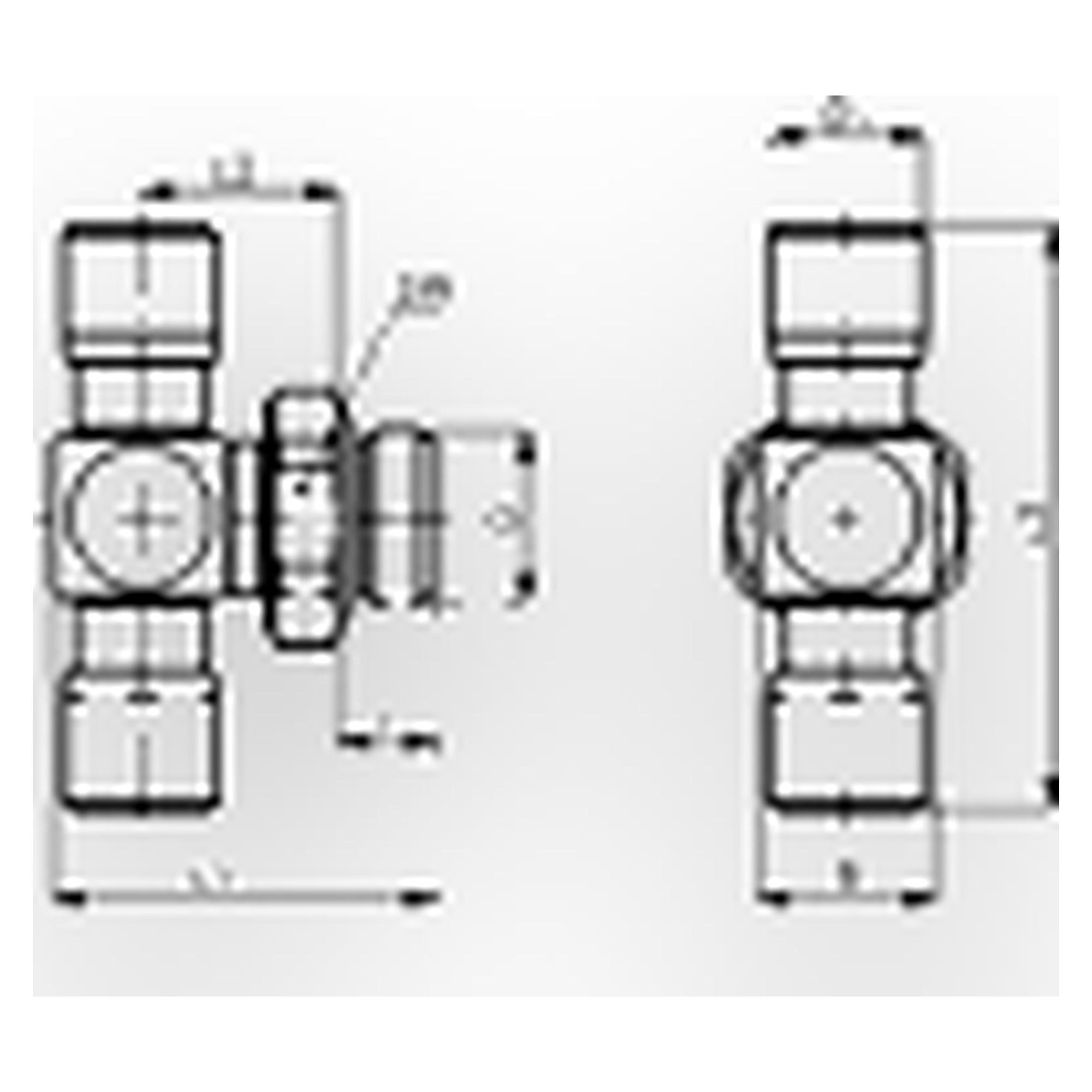

Technische Daten

Normen und Herkunft

• Gewindenorm: DIN EN ISO 228-1
• Zolltarifnummer: 73072910
• Ursprungsland: DE

Über T-Steckverschraubungen

Die T-Steckverschraubung greift mitten aus einer Druckluftleitung einen zweiten Abgang ab, ohne dass ein eigener Verteiler gesetzt werden muss. Der Schlauch wird ohne Werkzeug eingesteckt, gelöst wird über den Lösering. Die Gruppe deckt Schlauch-Außendurchmesser von 3 bis 16 mm bei einem Arbeitsdruck von 10 bis 20 bar ab.

Worauf es bei der Auswahl ankommt

• Gewinde nach dem Anschlusspunkt wählen. Zylindrische G-Gewinde gibt es von G 1/8 bis G 1/2, kegelige R-Gewinde von R 1/8 bis R 1/2, für kleine Ventil- und Zylinderanschlüsse zusätzlich M3, M5 und M6.
• Der Schlauch-Außen-Ø richtet sich nach der Leitung, nicht nach dem Gewinde. Die Baureihe deckt 3 bis 16 mm ab, Gewinde und Durchmesser lassen sich weitgehend frei kombinieren.
• Beim Material entscheidet die Umgebung. Kunststoff bzw. Messing vernickelt ist die Standardausführung, Messing vernickelt die durchgehend metallische Variante, Edelstahl 1.4404 die Wahl bei korrosiver Atmosphäre.
• Das Dichtmaterial folgt dem Medium. NBR deckt normale Druckluft ab, FKM bzw. FPM ist für höhere Temperaturen und ölhaltige Medien vorgesehen, die FDA-konforme FKM-Ausführung für Anwendungen mit Lebensmittelkontakt.
• Die Betriebstemperatur reicht ab -20 °C und endet je nach Ausführung bei 80 °C oder erst bei 150 °C. Über 80 °C lohnt der Blick in die Datentabelle des einzelnen Artikels.

Typische Einsatzbereiche

• Abzweig der Druckluftversorgung zu zwei parallel arbeitenden Zylindern einer Montagevorrichtung
• Abgriff für Druckschalter oder Manometer aus einer durchgehenden Leitung
• Aufbau von Verteilerstrecken und Ringleitungen am Maschinengestell
• Verkettung eng benachbarter Ventilanschlüsse mit M5-Gewinde auf kleinem Bauraum
• Anschluss von Ausblasdüsen und Blaspistolen an eine bestehende Zuleitung

Die Gewinde sind nach DIN EN ISO 228-1, ISO 7-1 und DIN 13-1 ausgeführt. Neben der Blauen Serie und der Blauen Serie mini stehen die Baureihen inox line, click-clock, metallica, universal short und NonPlusUltra zur Verfügung, insgesamt 344 Artikel.
