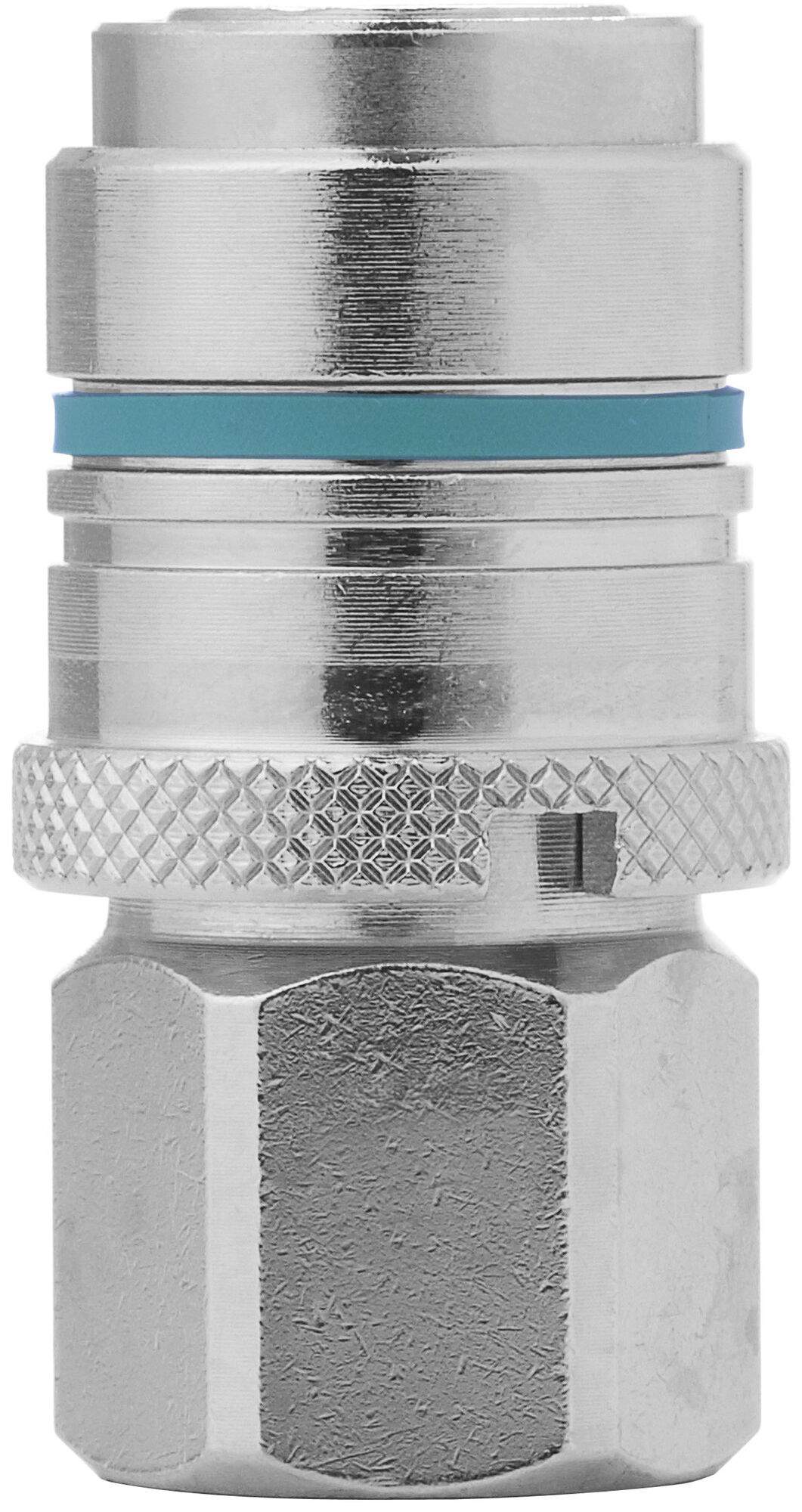

Schnellverschlusskupplung, tropffrei, mit Ventil, Innengewinde G 1/4", DN 4, Edelstahl - Cejn 102771210
Die tropffreie Schnellverschlusskupplung überträgt Flüssigkeiten über Innengewinde G 1/4" und bleibt beim Entkuppeln praktisch leckagefrei. Die Nennweite 4 mm und der zulässige Betriebsdruck von 20 bar legen den Arbeitsbereich fest. Der Grundkörper besteht aus Edelstahl (AISI 316).
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die tropffreie Schnellverschlusskupplung verbindet Flüssigkeitsleitungen über Innengewinde G 1/4" und hält die Trennstelle beim Entkuppeln praktisch frei von Restmengen. Die Nennweite 4 mm bestimmt den nutzbaren Querschnitt, der zulässige Betriebsdruck beträgt 20 bar.
Vorteile
- Kein Lufteinschluss beim Kuppeln und Entkuppeln.
- Modularer Aufbau der Baureihe, Kupplung und Nippel sind frei kombinierbar.
- Ausführung mit Ventil, die Leitung wird beim Trennen abgesperrt.
- Werkstoff Edelstahl AISI 316 für den Grundkörper.
Einsatzgebiete
Eingesetzt wird die Baureihe dort, wo eine Verschmutzung der Umgebung durch Restmengen ausgeschlossen sein muss, etwa in Kreisläufen zur Kühlung empfindlicher Elektronik.
Werkstoffe und Kennzeichnung
Der Grundkörper ist aus Edelstahl AISI 316 gefertigt. Als Dichtungswerkstoff kommt FPM zum Einsatz. Farbcodierung und mechanische Codierung sind für die Baureihe auf Anfrage erhältlich.
Technische Daten
| Ausführung | Kupplung mit Ventil |
|---|---|
| Gewindeform | Innengewinde |
| Kupplungsart | Flachdichtende Schnellverschlusskupplungen |
| Anschluss | G 1/4" |
| Nennweite | 4 mm |
| Max. Betriebsdruck | 20 bar |
| Hauptwerkstoff | Edelstahl (AISI 316) |
| Dichtungswerkstoff | FPM |
| Gewicht | 0,08 kg |
| Verpackungseinheit | 1 Stück |
| Herstellernummer | 102771210 |
| Hersteller | Cejn |
| Hersteller-Nr. | 102771210 |
| Zolltarifnummer | 84812010 |
| GPSR Herstellerdaten | CEJN-Product GmbH, Junkersring 16, DE-53844 Troisdorf, www.cejn.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
