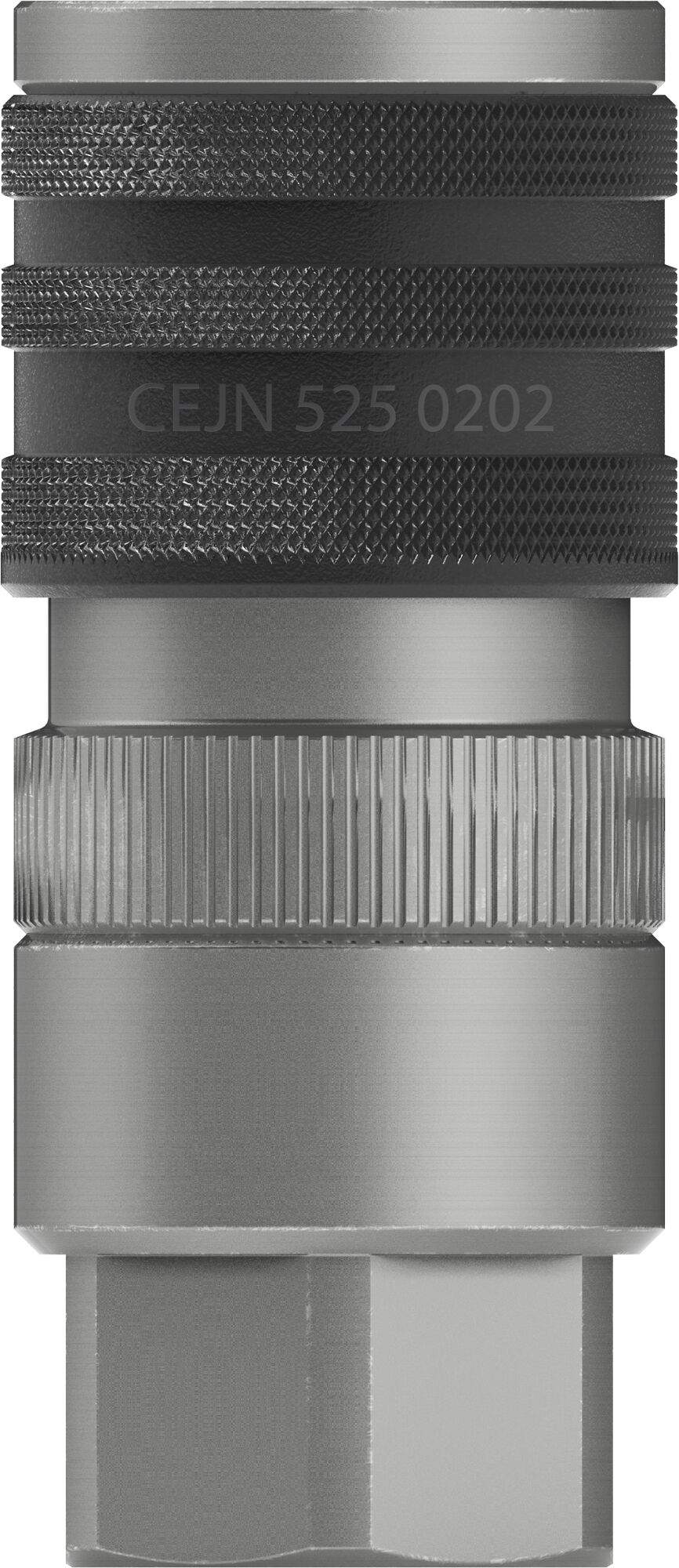

Schnellverschlusskupplung ohne Ventil, Innengewinde G 1/4", DN 6,3, 450 bar, Stahl/NBR - Cejn 105250202
Für Hydrauliksysteme der Serie 525: Schnellverschlusskupplung ohne Ventil, Innengewinde G 1/4", Stahl als Hauptwerkstoff. Der zulässige Betriebsdruck im gekuppelten Zustand beträgt 450 bar, die Dichtung besteht aus NBR.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Schnellverschlusskupplung ohne Ventil aus Stahl gehört zur Serie 525 und deckt mit Innengewinde G 1/4" die Baugröße ISO-DN 6,3 ab, gekuppelt bis 450 bar. Die Ausführung ohne Ventil kommt ohne Ventilsitz im Durchgang aus. Ein manuell betätigter Sicherungsring der Serie 525 sichert gegen unbeabsichtigtes Trennen.
Merkmale
- Stahl als Hauptwerkstoff, Dichtung aus NBR.
- Manuell betätigter Sicherungsring der Serie 525 gegen unbeabsichtigtes Entkuppeln.
- Stahl mit Zink/Nickel-Oberfläche für lange Standzeit.
- Ausführung ohne Ventil, der Durchgang bleibt ohne Ventilsitz.
- 450 bar Betriebsdruck im gekuppelten Zustand, Mindestberstdruck 1800 bar.
- Innengewinde G 1/4" zum direkten Einschrauben, Baugröße ISO-DN 6,3.
Einsatzgebiete
Die Serie 525 ist für Hydrauliksysteme bestimmt. Mit 450 bar im gekuppelten Zustand und Stahl als Hauptwerkstoff deckt die Baugröße ISO-DN 6,3 dauerhaft belastete Anschlussstellen ab.
Werkstoffe und Kennzeichnung
Die Gehäusegröße ist nach ISO-DN mit 6,3 angegeben, die Anschlussgröße mit 1/4". Als Hauptwerkstoff nennt der Hersteller Stahl, als Dichtungswerkstoff NBR.
Technische Daten
| Produktart | Schnellverschlusskupplung ohne Ventil |
|---|---|
| Ausführung | Innengewinde |
| Baugröße ISO-DN | 6,3 |
| Größe in Zoll | 1/4" |
| Anschlussart | Kupplung mit Kegelventil |
| Anschluss | G 1/4" |
| Max. Betriebsdruck gekuppelt | 450 bar |
| Min. Berstdruck gekuppelt | 1800 bar |
| Hauptwerkstoff | Stahl |
| Dichtungswerkstoff | NBR |
| Serie | Serie 525 |
| Gewicht | 0,14 kg |
| Verpackungseinheit | 1 Stück |
| Hersteller | Cejn |
| Hersteller-Nr. | 105250202 |
| Zolltarifnummer | 73079910 |
| GPSR Herstellerdaten | CEJN-Product GmbH, Junkersring 16, DE-53844 Troisdorf, www.cejn.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
