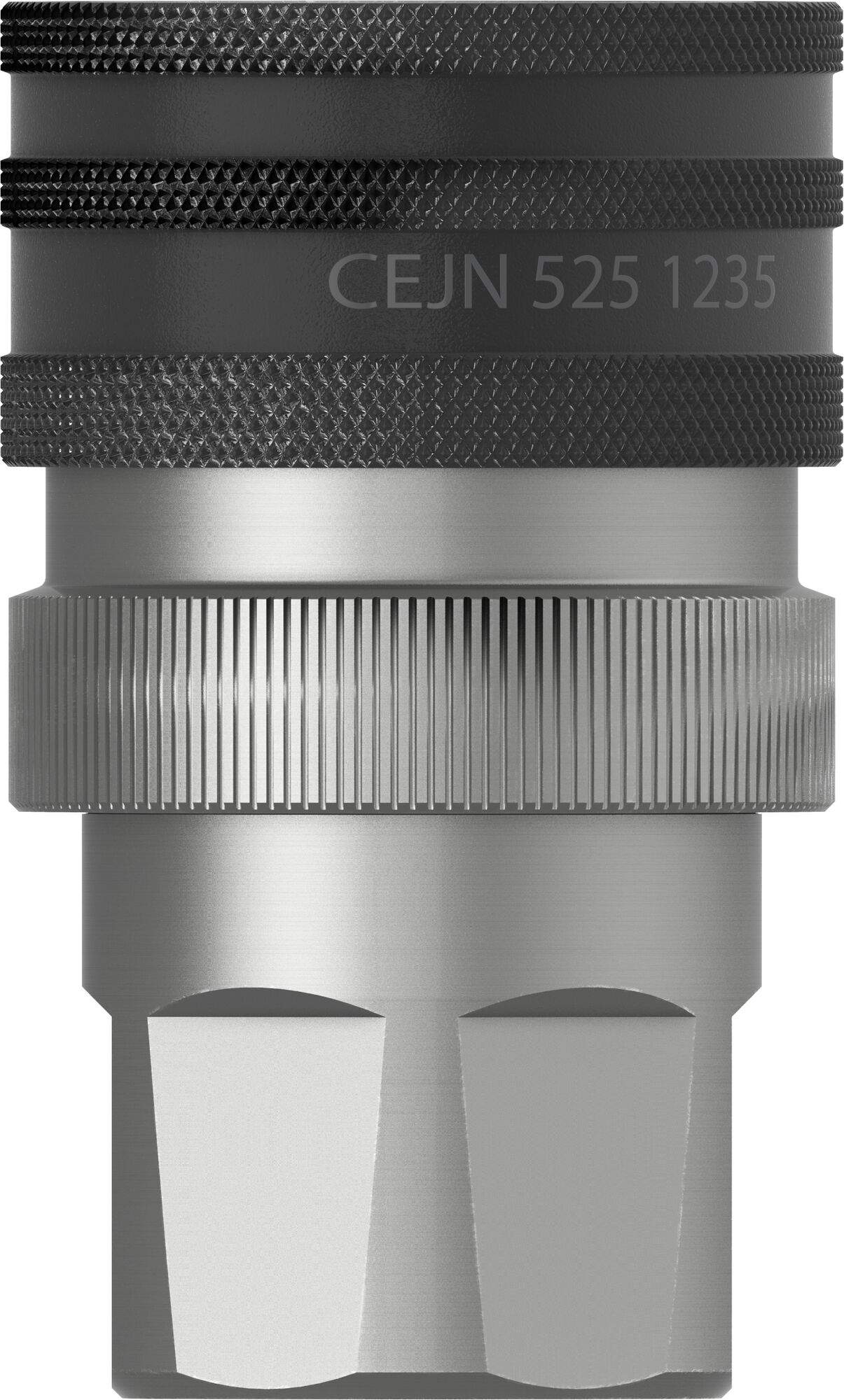

Schnellverschlusskupplung mit Druckeliminator, Innengewinde G 1/2", DN 12,5, 300 bar, Stahl - Cejn 105251235
Die Schnellverschlusskupplung mit Druckeliminator deckt die Baugröße ISO-DN 12,5 ab und trägt gekuppelt 300 bar. Der Einbau erfolgt über Innengewinde G 1/2", Hauptwerkstoff ist Stahl mit Dichtungen aus NBR.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 300 bar zulässigem Betriebsdruck im gekuppelten Zustand und 1100 bar Mindestberstdruck bedient diese Schnellverschlusskupplung mit Druckeliminator Hydraulikleitungen mit Innengewinde G 1/2". Der Druckeliminator baut Restdruck beim Kuppeln ab. Ein manuell betätigter Sicherungsring der Serie 525 sichert gegen unbeabsichtigtes Trennen.
Merkmale
- Manuell betätigter Sicherungsring der Serie 525 gegen unbeabsichtigtes Entkuppeln.
- Stahl mit Zink/Nickel-Oberfläche für lange Standzeit.
- Druckeliminator baut Restdruck beim Kuppeln ab.
- 300 bar Betriebsdruck im gekuppelten Zustand, Mindestberstdruck 1100 bar.
- Innengewinde G 1/2" zum direkten Einschrauben, Baugröße ISO-DN 12,5.
- Stahl als Hauptwerkstoff, Dichtung aus NBR.
Einsatzgebiete
Für Hydraulikleitungen der Baugröße ISO-DN 12,5 bildet der Artikel die trennbare Verbindungsstelle. Bis 300 bar bleibt sie gekuppelt belastbar, der Mindestberstdruck liegt bei 1100 bar.
Werkstoffe und Kennzeichnung
Die Gehäusegröße ist nach ISO-DN mit 12,5 angegeben, die Anschlussgröße mit 1/2". Als Hauptwerkstoff nennt der Hersteller Stahl, als Dichtungswerkstoff NBR.
Technische Daten
| Produktart | Schnellverschlusskupplung mit Druckeliminator |
|---|---|
| Ausführung | Innengewinde |
| Baugröße ISO-DN | 12,5 |
| Größe in Zoll | 1/2" |
| Anschlussart | Kupplung mit Kegelventil |
| Anschluss | G 1/2" |
| Max. Betriebsdruck gekuppelt | 300 bar |
| Min. Berstdruck gekuppelt | 1100 bar |
| Hauptwerkstoff | Stahl |
| Dichtungswerkstoff | NBR |
| Serie | Serie 525 |
| Gewicht | 0,34 kg |
| Verpackungseinheit | 1 Stück |
| Hersteller | Cejn |
| Hersteller-Nr. | 105251235 |
| Zolltarifnummer | 84812010 |
| GPSR Herstellerdaten | CEJN-Product GmbH, Junkersring 16, DE-53844 Troisdorf, www.cejn.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
