Winkel-Einschraubverschraubung, NPT 1 a., Rohr-Ø 25, Stahl verz. - Riegler 159189

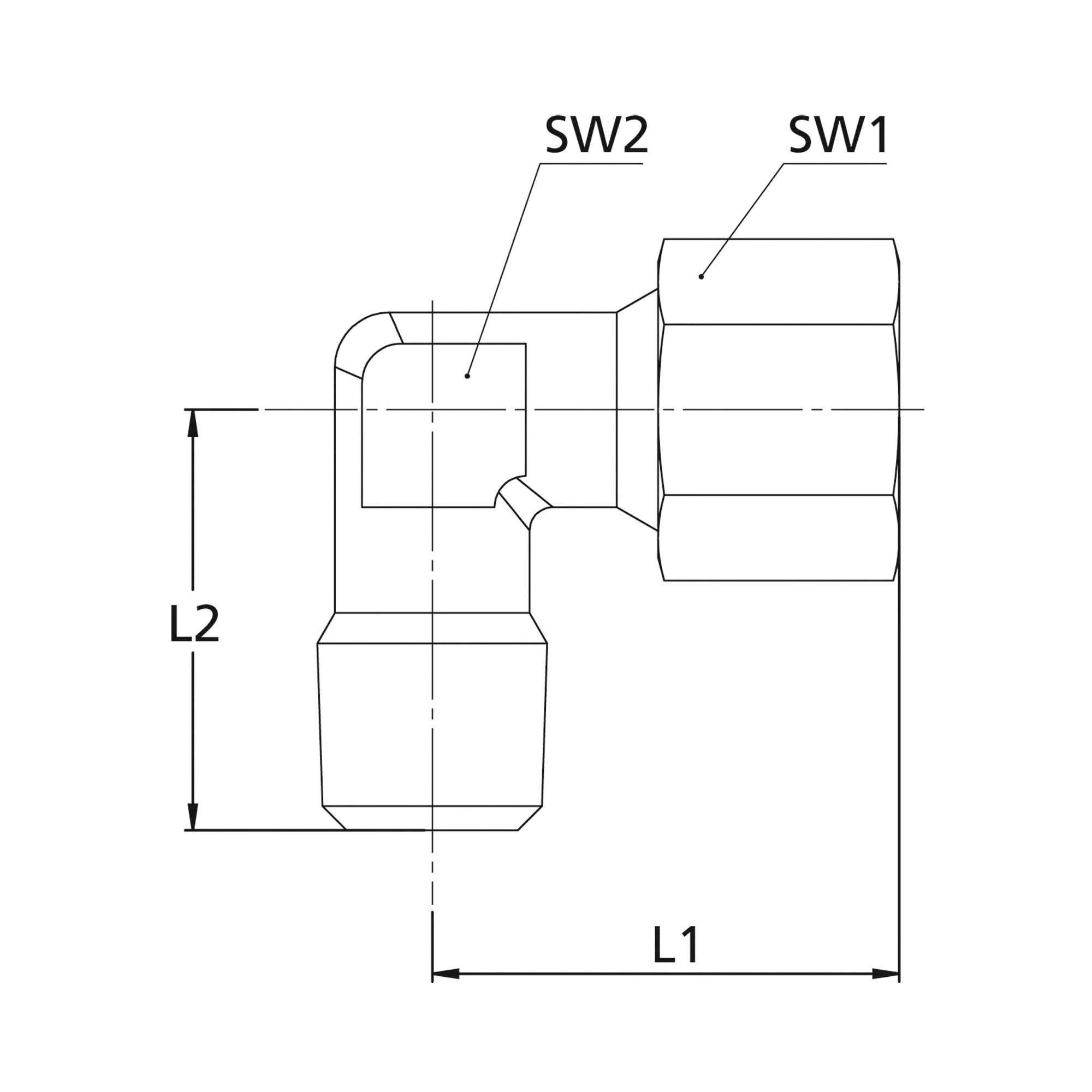

Winkel-Einschraubverschraubung, NPT 1 a., Rohr-Außen-Ø 25 mm, PN max. 400 bar, SW1 46, SW2 36, Stahl verzinkt Winkel-Einschraubverschraubung, NPT-Gewinde, schwere Ausführung

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 73079910
• Ursprungsland: IT

Über Winkel-Verschraubungen

Winkel-Verschraubungen lenken eine Rohrleitung um 90 Grad um und sparen so den Bogen samt zweiter Verbindungsstelle. Der Schneidring schneidet sich beim Anziehen in das Rohr und hält es form- und kraftschlüssig, weshalb die Baureihe Nenndrücke von 100 bis 630 bar abdeckt. Verarbeitet werden Rohre mit 4 bis 28 mm Außendurchmesser.

Worauf es bei der Auswahl ankommt

• Rohr-Außen-Ø: Die Werte 4 bis 28 mm müssen exakt zum verlegten Rohr passen, denn Schneidring und Überwurfmutter sind auf einen Durchmesser festgelegt.
• Gewinde: Kegeliges R 1/8 AG bis R 1 AG für den europäischen Standard, NPT 1/8 AG bis NPT 3/4 AG für amerikanisch genormte Anschlüsse, dazu M10x1,0 keg. AG für kleine Einschraubstellen.
• PN: Die Druckstufen reichen von 100 bis 630 bar. Auszulegen ist nach dem höchsten Systemdruck einschließlich Druckspitzen, nicht nach dem Betriebsmittelwert.
• Werkstoff: Stahl verzinkt nach DIN 2353 für den hydraulischen Regelfall, Edelstahl 1.4571 auch in der Ausführung nach DIN 2353 für korrosive Umgebung, Messing vernickelt für pneumatische Anwendungen.
• Einbaumaße: L1, L2 sowie die Schlüsselweiten SW 1 und SW 2 entscheiden darüber, ob sich die Verschraubung an der geplanten Stelle noch mit dem Schlüssel anziehen lässt.

Typische Einsatzbereiche

• Rohrleitungen an Hydraulikaggregaten und Pressen, wo die Leitung dicht am Gehäuse umgelenkt wird
• Anschluss von Zylindern und Ventilblöcken auf engem Bauraum
• Schmieröl- und Kühlmittelleitungen an Werkzeugmaschinen
• Prüfstände und Hydraulikprüfeinrichtungen mit hohen Drücken
• Pneumatische Rohrleitungen in der Ausführung Messing vernickelt

Die Ausführungen in Stahl verzinkt und Edelstahl 1.4571 sind nach DIN 2353 gefertigt. Die 144 Artikel der Gruppe kommen aus Fertigungen in Deutschland und Italien.
