Schwenkbare Winkel-Verschraubung, G 1/4 a., Rohr-Außen-Ø 8 - Riegler 158869

Schwenkbare Winkel-Verschraubung, G 1/4 a., Rohr-Außen-Ø 8 mm, SW1 19, SW2 19, Betriebsdruck max. 400 bar, Stahl verzinkt Schwenkbare Winkel-Verschraubung, Außengewinde zylindrisch mit O-Ring, schwere Ausführung

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 73079910
• Ursprungsland: IT

Über Schwenkbare Winkel-Verschraubungen

Eine schwenkbare Winkel-Verschraubung lenkt die Rohrleitung um 90 Grad um und lässt sich dabei in der Abgangsrichtung ausrichten, ohne dass die Dichtstelle geöffnet wird. Die Baureihe verbindet Rohre mit 4 bis 28 mm Außendurchmesser und ist für Nenndrücke von 100 bis 400 bar ausgelegt.

Worauf es bei der Auswahl ankommt

• Der Rohr-Außen-Ø von 4 bis 28 mm bestimmt Schneidring und Überwurfmutter und muss exakt zum verlegten Rohr passen.
• Der Nenndruck PN reicht von 100 bis 400 bar. Er fällt mit steigendem Rohrdurchmesser, deshalb die Angabe der konkreten Baugröße prüfen.
• Beim Gewinde stehen zöllige Ausführungen von G 1/8 AG bis G 1/2 AG und metrische von M8x1,0 AG bis M33x2,0 AG zur Verfügung.
• Der Werkstoff ist Stahl verzinkt nach DIN 2353 für die druckstarken Ausführungen oder Messing vernickelt für die Varianten mit maximal 60 bar Betriebsdruck.

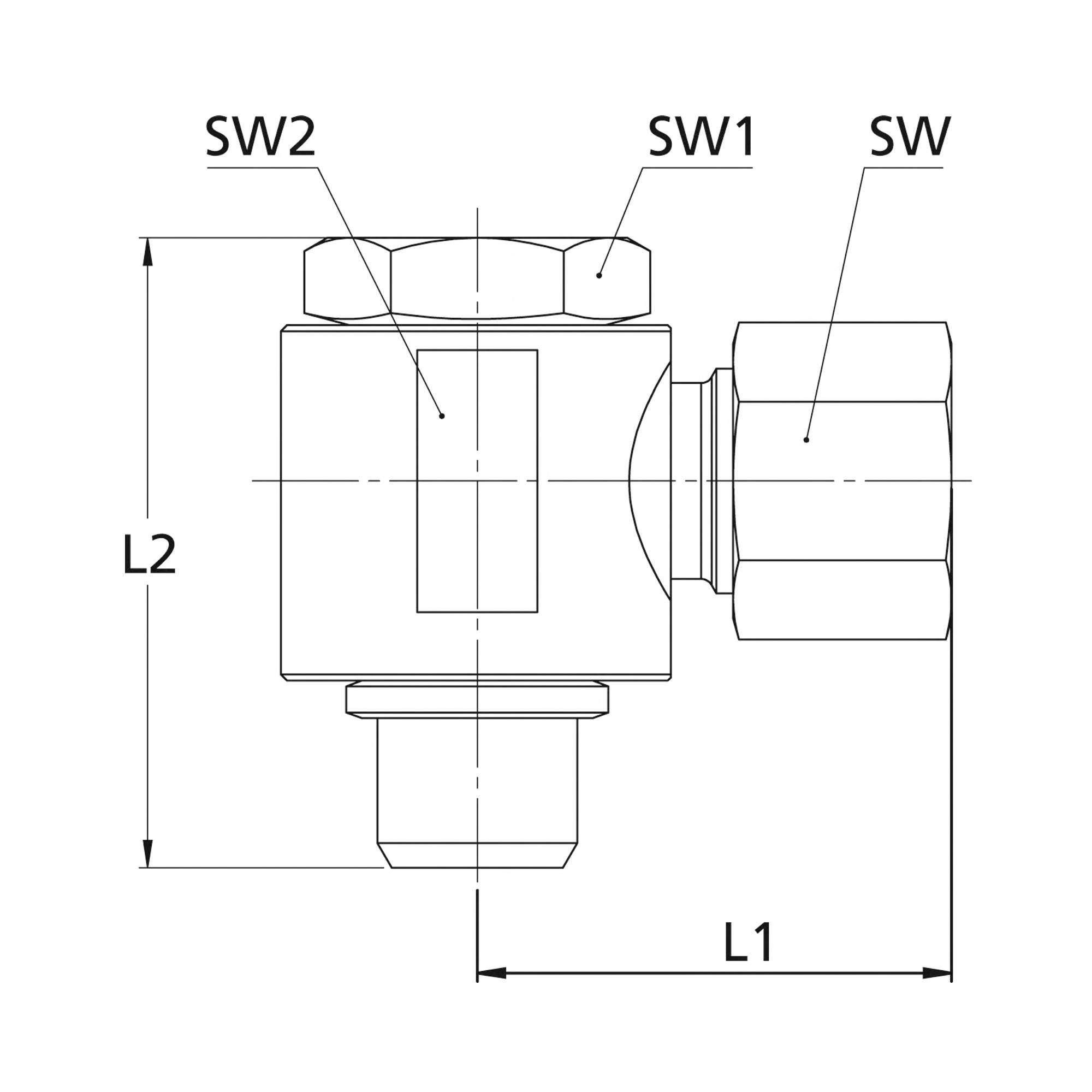

• Die Schlüsselweiten SW 1 und SW 2 sowie die Längen L1 und L2 zeigen, wie viel Platz für Montage und Werkzeug nötig ist.

Typische Einsatzbereiche

• Hydraulikaggregate, an denen die Leitungsrichtung erst beim Einbau festgelegt wird.
• Anschluss von Zylindern und Ventilblöcken in Werkzeugmaschinen und Pressen.
• Schmier- und Steuerleitungen mit kleinen Rohrdurchmessern ab 4 mm.
• Druckluft- und Wasserleitungen in der Messingausführung bis 60 bar.
• Umbauten an bestehenden Rohrleitungen, bei denen die Winkellage nachträglich korrigiert werden muss.

Die Stahlausführungen sind verzinkt und folgen DIN 2353, daneben steht vernickeltes Messing zur Verfügung. Die 44 Artikel der Gruppe stammen aus Italien und Deutschland.
