3/3 Standrohrver., G 3/4 IGx19, Mutter 1, flachd. CH Ausf., MS - Riegler 146219

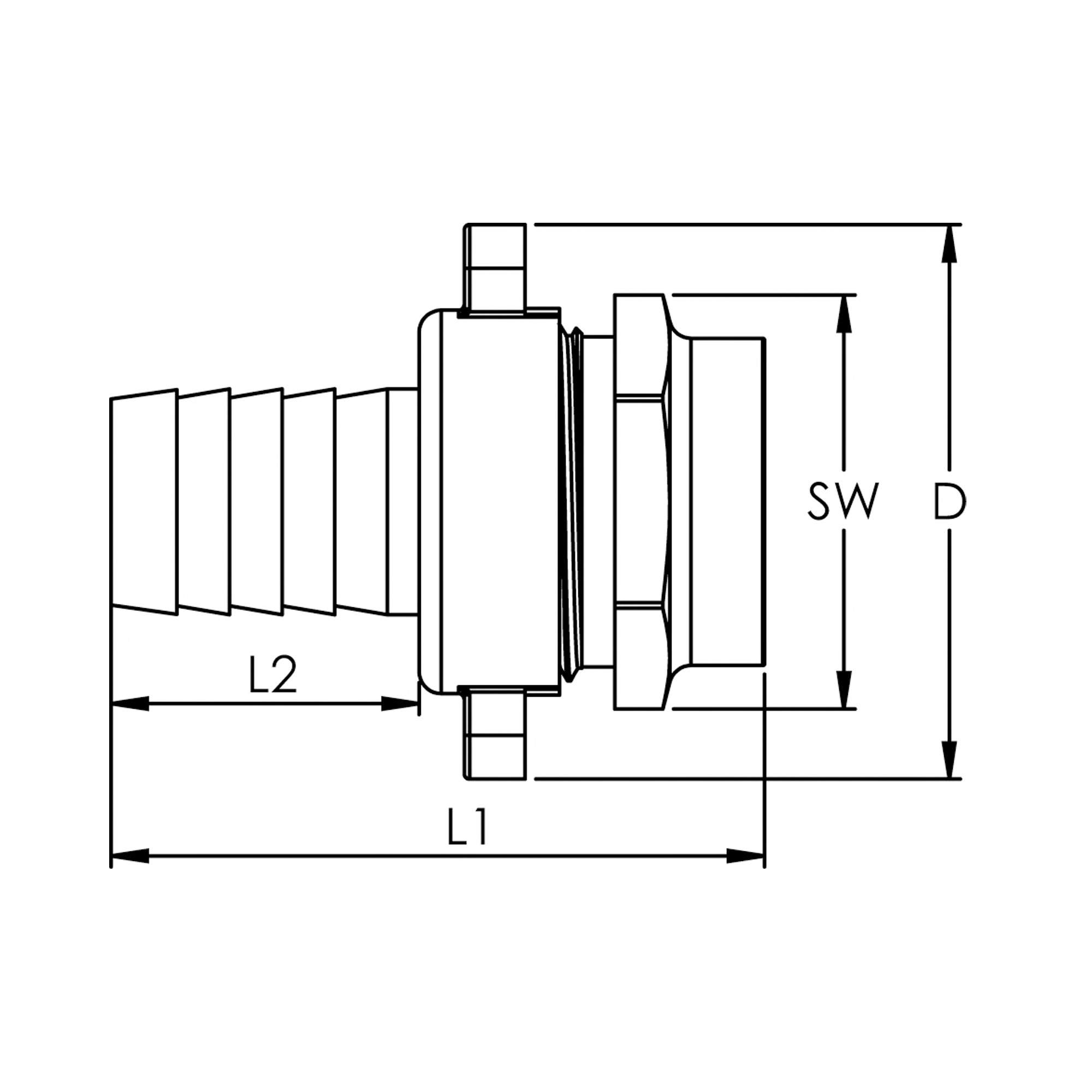

3/3 Standrohrverschraubung, G 3/4 IG x 19 mm, Mutter 1, flachdichtend, CH Ausführung, Messing blank

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 74122000
• Ursprungsland: CN

Über Standrohrverschraubungen

Standrohrverschraubungen verbinden ein Standrohr mit der Schlauchleitung einer Zapfstelle. Gelöst wird über die flachdichtende Überwurfmutter, die Leitung selbst muss dabei nicht verdreht werden. Die Baureihe reicht von G 1/2 bis G 1 1/2 und ist für einen Betriebsdruck von 0 bis 16 bar ausgelegt.

Worauf es bei der Auswahl ankommt

• Gewinde: G 1/2, G 3/4, G 1, G 1 1/4 und G 1 1/2 AG, ein Teil der Artikel hat stattdessen Innengewinde. Die Größe richtet sich nach dem Anschluss am Standrohr.
• Überwurfmutter: die Mutter liegt jeweils eine Stufe über dem Gewinde, also 3/4 bei G 1/2 und 1 1/4 bei G 1. Sie muss zum Gegenstück an der Schlauchseite passen.
• Ausführung: neben der Standardform gibt es die CH Ausführung und eine leichte Ausführung. Der Anschluss bleibt gleich, Gewindelage und Gewicht unterscheiden sich.
• Betriebsdruck max.: 16 bar über die gesamte Gruppe, unten beginnt der Bereich bei 0 bar.
• Betriebstemperatur: -10 °C bis 100 °C. Das begrenzt den Einsatz an heißen Medien.

Typische Einsatzbereiche

• Zapfstellen an Druckluft- und Wasserverteilungen in der Werkstatt
• Anschluss von Schlauchleitungen an feste Standrohre in Waschplätzen
• Baustellen- und Landwirtschaftsleitungen, die häufig auf- und abgebaut werden
• Spül- und Reinigungsleitungen, bei denen der Schlauch werkzeugarm gewechselt wird
• Instandhaltung, wenn ein Schlauch ohne Verdrehen der Rohrleitung getauscht wird

Alle Ausführungen sind aus Messing CW614N gefertigt und dichten flach ab. Produktionsland ist China.
