Schlauchtülle, Kugelnippel, für Schlauch LW 25, Messing - Riegler 136307

Schlauchtülle mit Kugelnippel, für Schlauch LW 25, Messing, Arbeitsdruck max. 25 bar, Betriebstemp. max. 150 °C

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 74122000
• Ursprungsland: GR

Über Schlauchtüllen und Überwurfmutter

Schlauchtüllen und Überwurfmuttern bilden gemeinsam eine lösbare Schlauchverbindung. Die Tülle sitzt im Schlauch, die Überwurfmutter zieht sie gegen das Gewindegegenstück. Die Baureihe deckt Innengewinde von G 1/8 bis G 1 ab und ist je nach Werkstoff für 25 bis 60 bar Arbeitsdruck angegeben.

Worauf es bei der Auswahl ankommt

• Gewinde: Innengewinde von G 1/8 bis G 1, dazu Linksgewinde in G 1/4, G 3/8 und G 1/2 für Leitungen, bei denen eine Verwechslung ausgeschlossen sein muss.
• Tüllen- und Schlauchgröße: Die Angaben für Tülle und Schlauch müssen zusammenpassen. Eine Überwurfmutter deckt oft mehrere Tüllengrößen ab, etwa LW 4, LW 6 und LW 9.
• Werkstoff: Messing CW614N für allgemeine Anwendungen, galvanisch vernickeltes Messing CW614N bei erhöhter Korrosionsbelastung, Edelstahl 1.4571 für aggressive Medien.
• Arbeitsdruck: die Baureihe deckt 25 bis 60 bar ab. Der Wert steht bei jedem Artikel und gilt für das Bauteil, die Verbindung ist zusätzlich durch den Schlauch begrenzt.

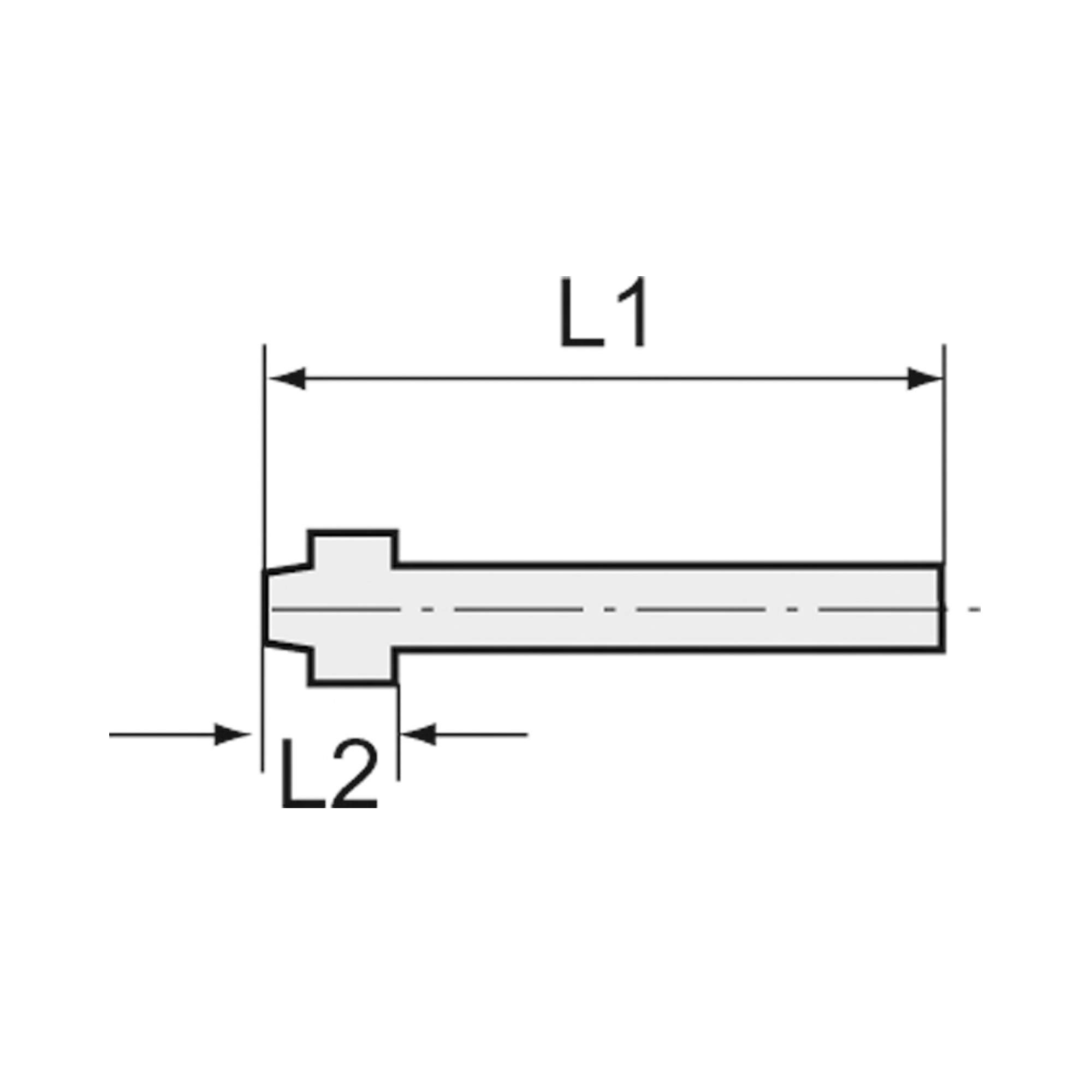

• Schlüsselweite: SW und Baulängen L1 und L2 sind angegeben und entscheiden darüber, ob die Verbindung an beengter Stelle noch mit dem Schlüssel erreichbar ist.

Typische Einsatzbereiche

• Anschluss von Druckluft- und Wasserschläuchen an Rohrleitungen und Armaturen.
• Werkstattinstallationen, bei denen Schläuche zum Reinigen oder Wechseln regelmäßig gelöst werden.
• Öl- und Dampfleitungen im Anlagenbau, sofern der Schlauchwerkstoff dafür freigegeben ist.
• Prüfstände und Laboraufbauten, dort in der Ausführung aus Edelstahl 1.4571.
• Leitungen mit Linksgewinde, wenn ein Vertauschen der Anschlüsse verhindert werden soll.

Als Werkstoffe stehen Messing CW614N, galvanisch vernickeltes Messing CW614N und Edelstahl 1.4571 zur Verfügung, die Betriebstemperatur ist mit maximal 150 °C angegeben. Gefertigt wird in Deutschland, Griechenland, Italien, der Türkei und Indien.
