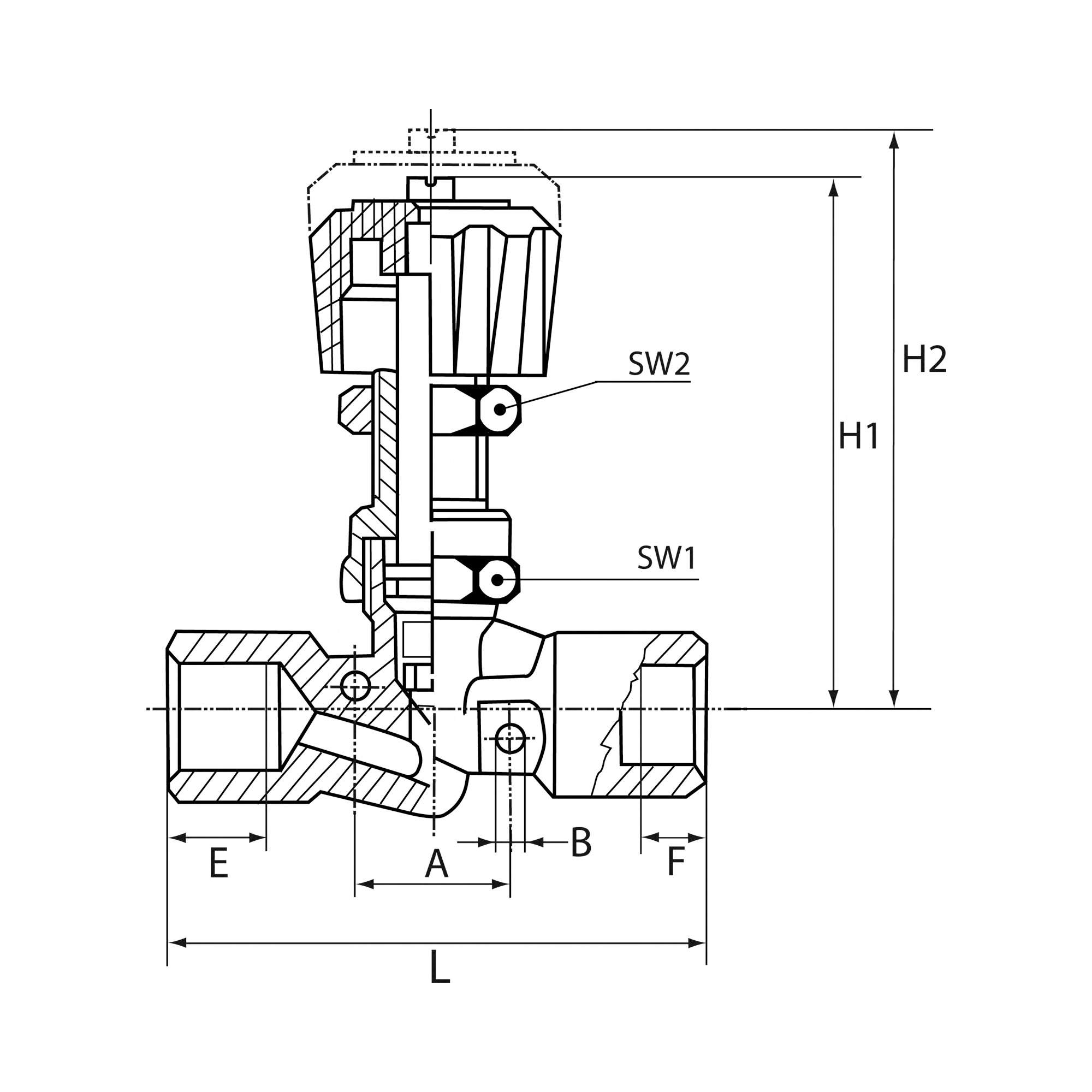

Nadelventil, MS vern., für Schalttafeleinbau, IG/IG, Rp 1/4, DN 4 - Riegler 136231

Nadelventil, Messing vern., für Schalttafeleinbau, IG/IG, Rp 1/4, DN 4, SW1 19, Betriebstemp. -10 °C bis 80 °C, PN max. 18 bar

Technische Daten

Normen und Herkunft

• Gewindenorm: ISO 7-1
• Zolltarifnummer: 84812090
• Ursprungsland: IT

Über Nadelventile

Die Ventile dieser Baureihe drosseln den Durchfluss stufenlos über eine kegelige Nadelspindel und erlauben damit das feinfühlige Einstellen von Geschwindigkeiten und Mengen. Anders als ein Kugelhahn ist es zum Regeln gedacht und nicht zum schnellen Absperren. Die Baureihe deckt Nennweiten von DN 4 bis DN 12 ab.

Worauf es bei der Auswahl ankommt

• Gewinde: zylindrische Anschlüsse von G 1/8 IG über G 1/4, G 3/8 und G 1/2 bis G 1 IG, dazu kegelige Rp-Gewinde von Rp 1/8 bis Rp 1/2 und Ausführungen mit Rp innen und R außen. Ausschlaggebend ist der vorhandene Leitungsanschluss.
• DN: 4 bis 12 mm. Die Nennweite legt fest, welcher Durchfluss überhaupt erreichbar ist, ein zu klein gewähltes Ventil drosselt bereits in offener Stellung.
• Betriebsdruck: je nach Ausführung 18 bis 40 bar. Der Wert muss den Anlagendruck mit Reserve abdecken.
• Dichtmaterial: NBR oder PTFE. PTFE ist die Wahl bei höheren Temperaturen und bei Medien, die NBR angreifen, was sich auch in der Betriebstemperatur von -30 °C bis 120 °C niederschlägt.
• Bauform und Bedienung: Es gibt Ventile für den Schalttafeleinbau und Ausführungen für den direkten Einbau in die Leitung, bedient wird je nach Artikel über Spindel oder Handrad. Für die Bedienung von einer Frontplatte aus kommt nur die Schalttafelvariante infrage.

Typische Einsatzbereiche

• Feineinstellung der Zylindergeschwindigkeit in Pneumatikkreisen
• Drosseln der Luftzufuhr an Prüfständen und Messeinrichtungen
• Absperren und Regeln an Manometerleitungen und Messabgriffen
• Bedienung von der Schaltschranktür oder Bedientafel aus über die Schalttafelausführungen
• Dosierung kleiner Luft- und Gasmengen in Labor- und Versuchsaufbauten

Die 30 Artikel haben ein Gehäuse aus vernickeltem Messing und sind mit NBR oder PTFE gedichtet, die kegeligen Gewinde folgen ISO 7-1. Gefertigt wird in Italien und Deutschland.
