Druckknopf-Sicherheitskupplung NW 5,5, drehbar, Alu, Tülle LW 6 - Riegler 134060

Druckknopf-Sicherheitskupplung NW 5,5, ARO210, drehbar, Alu, Tülle LW 6, Betriebsdr. max. 12 bar, Med.-/Umgeb.temp. -20°C bis 70°C Hochwertige, robuste und langlebige, mit einer Hand bedienbare Schnellverschlusskupplung in Sicherheitsausführung. Beim ersten Drücken erfolgt die Entlüftung der Kupplung, der Stecker bleibt in der Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst. Somit wird der berüchtigte Peitschenhiebeffekt verhindert und das Risiko der Verletzung des Bedienpersonals praktisch ausgeschlossen. Die Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414. Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 74122000
• Ursprungsland: IT

Über Sicherheitskupplungen

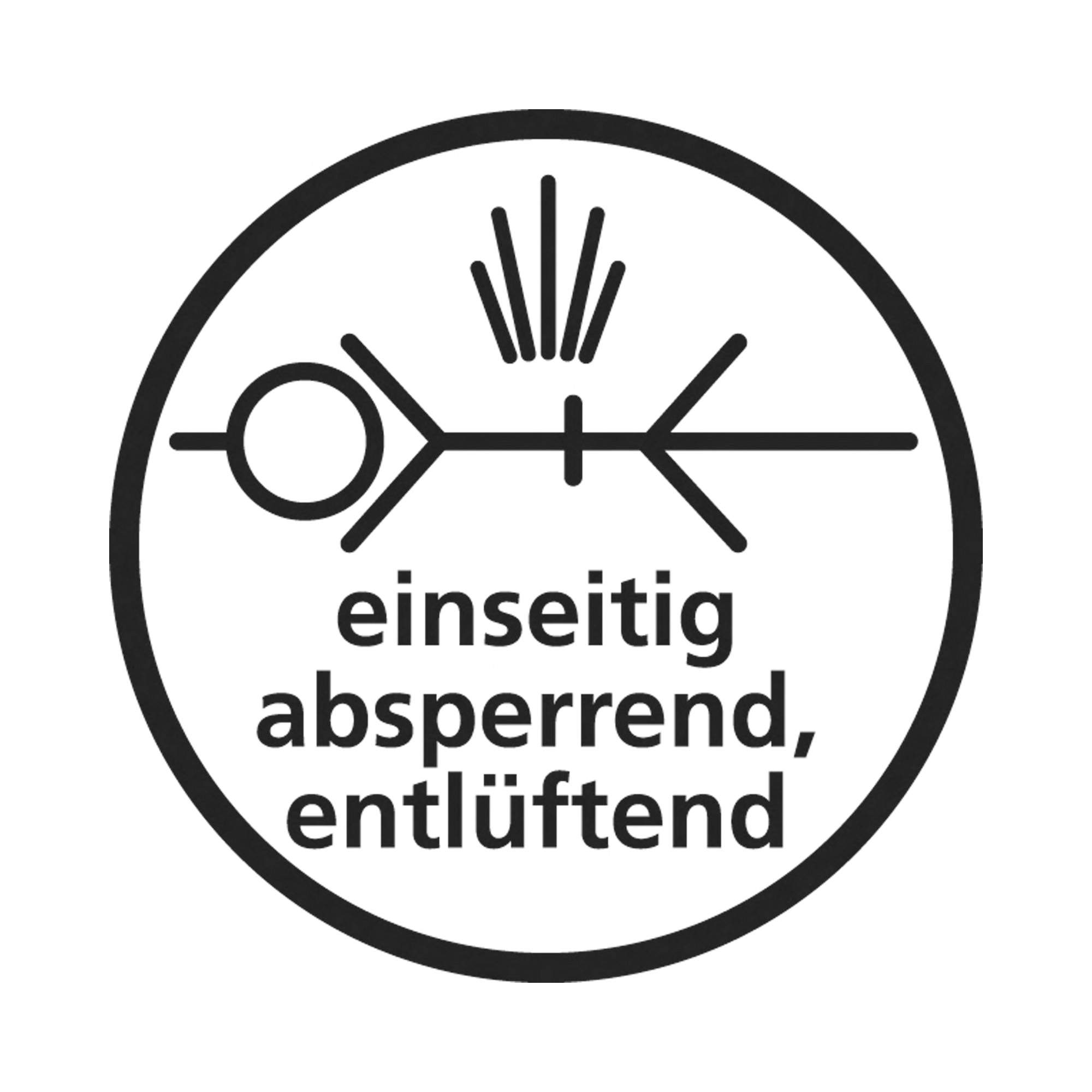

Die Sicherheitskupplung entlüftet den Schlauch, bevor der Stecker freigegeben wird, damit die Leitung beim Trennen nicht umherschlägt. Gekuppelt wird einhändig durch Eindrücken des Steckers, entkuppelt in zwei Schritten über die Verriegelungshülse. Der Betriebsdruck reicht je nach Baureihe von 12 bis 35 bar.

Worauf es bei der Auswahl ankommt

• Steckerprofil und Nennweite müssen zu den im Betrieb vorhandenen Steckern passen. Beides steht in den technischen Daten des einzelnen Artikels und ist der erste Filter vor jeder weiteren Überlegung.
• Der Anschluss ist als Innen- und als Außengewinde in G 1/4 bis G 3/4 sowie in NPT 1/4 bis NPT 1/2 verfügbar. NPT nur dort wählen, wo die Anlage bereits auf diesem Gewinde aufgebaut ist.
• Das Gehäuse entscheidet über Gewicht und Beständigkeit. Messing vernickelt und QPQ-behandelter Stahl sind der Werkstattstandard, eloxiertes Aluminium und glasfaserverstärkter Kunststoff PA6 GF 30 sparen Gewicht, Edelstahl 1.4404 hält Nass- und Chemiebereichen stand.
• Der Betriebsdruck von 12 bis 35 bar ist je Baureihe unterschiedlich. Einzelne Ausführungen arbeiten bis -0,95 bar und decken damit auch Unterdruck ab, der Durchfluss ist mit 1350 l/min (Luft) angegeben.
• Beim Dichtmaterial steht NBR für den Normalfall und FKM für höhere Temperaturen. Die Mediumstemperatur reicht von -20 °C bis 60 °C oder bis 150 °C, je nach Ausführung.

Typische Einsatzbereiche

• Druckluftentnahme an Werkstattverteilern, wo Schläuche mehrmals täglich gewechselt werden
• Anschluss von Druckluftwerkzeugen wie Schlagschraubern und Schleifern an Montageplätzen
• Schlauchtrommeln und Wandanschlüsse, bei denen ein zurückschlagender Schlauch Personen gefährden würde
• Prüf- und Befüllstationen mit Gasen, bei denen kontrolliert entlüftet werden muss
• Anlagen im Nass- oder Außenbereich mit Kupplungen in Edelstahl 1.4404

Als Medium sind Druckluft und Gase freigegeben, gedichtet wird mit NBR oder FKM. Im Sortiment stehen unter anderem die Serien Bi-Tec, DKSK und SEK, insgesamt umfasst die Gruppe 252 Artikel mit Baulängen von 43 bis 235 mm.
