Schrägsitzventil, o. NAMUR-Schnittst., Bronze, G 1, max. 11 bar - Riegler 133200
-
Dieser Artikel:
149,40 €
-
Schrägsitzventil ohne NAMUR-Schnittstelle, ES, G 1, max. 11 bar - Riegler 133209
226,24 €
-
Schrägsitzventil ohne NAMUR-Schnittstelle, ES, G 1/2, max. 16 bar - Riegler 133206
171,97 €
Schrägsitzventil, Kolbenantrieb o. NAMUR-Schnittstelle, Bronze, Mediumstemp. -10°C bis 180°C, G 1, Betriebsdruckdiff. max 11 bar Schrägsitzventil mit externer Vorsteuerung und selbstausrichtendem Ventilteller für neutrale (Bronzegehäuse) oder aggressive Medien (Edelstahlgehäuse). ausgezeichnete Durchflusswerte aufgrund des SchrägsitzgehäusesVermeidung von Wasserschlag durch Anströmung von unten gegen den VentiltellerVakuumbetrieb möglich (Grobvakuum)
Technische Daten
| Gehäuse | bronze |
|---|---|
| Gewinde | G 1 IG |
| Spindel | Edelstahl |
| Dichtmaterial | PTFE |
| Steuerkopf | Polyamid (glasfaserverstärkt) |
| Steuerluftanschluss | G 1/8 IG |
| Steuerdruck min. | 4 bar |
| Steuerdruck max. | 10 bar |
| Kolben | Messing vernickelt |
| Differenzdruck max. | 16 bar |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 180 °C |
| Umgebungstemperatur min. | -20 °C |
| Umgebungstemperatur max. | 70 °C |
| Temperatur Steuermedium max. | 60 °C |
| Differenzdruck min. | 0 bar |
| zulässiger statischer Druck max. | 16 bar |
| Betriebsdruck-Differenz max. | 11 bar |
| Verbindungsstücke | Edelstahl |
| Funktion | NC |

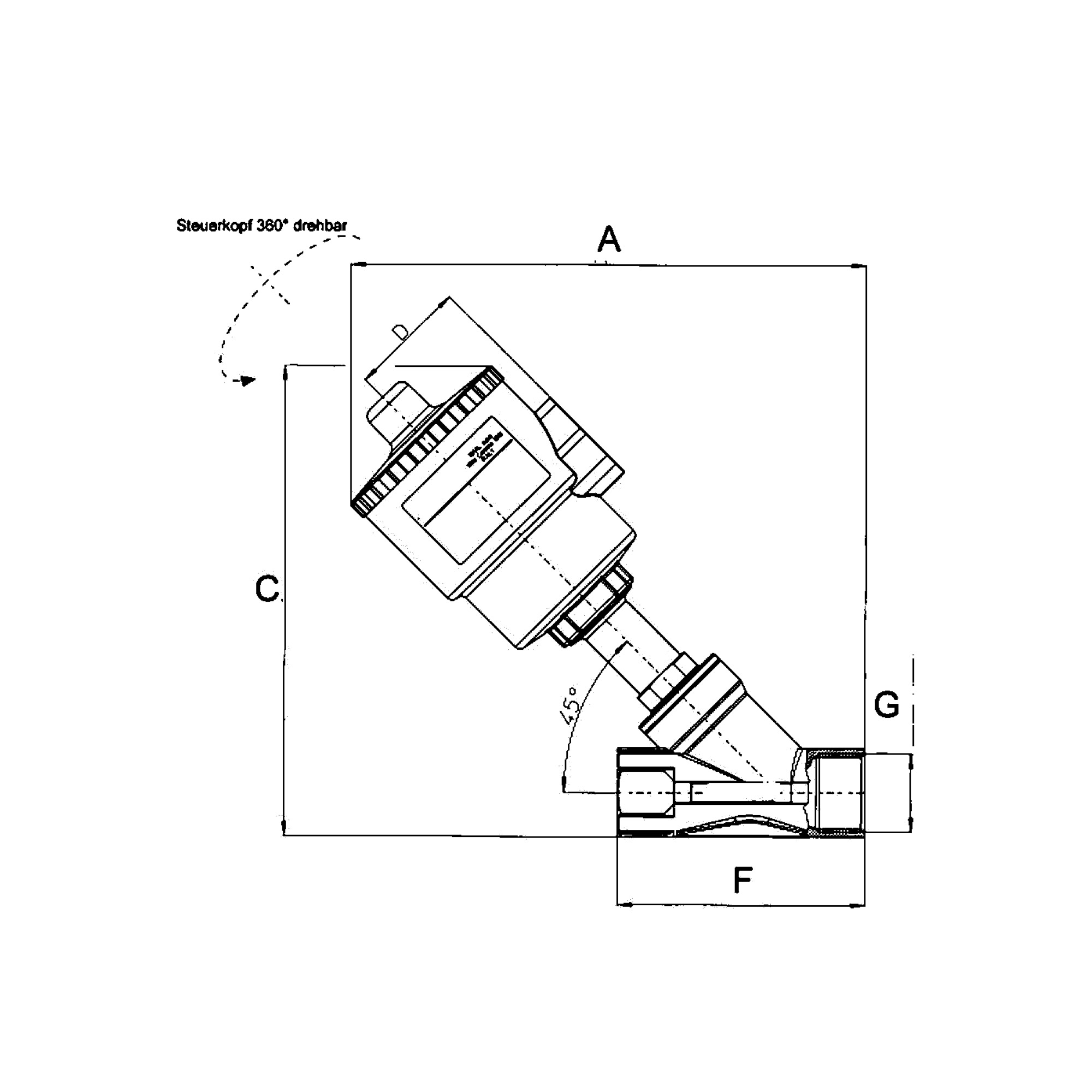

| F | 90,0 mm |
| C | 196,0 mm |
| A | 206,0 mm |
Normen und Herkunft
- Zolltarifnummer: 84818079
- Ursprungsland: IT
Über Schrägsitzventile
Das Schrägsitzventil sperrt und öffnet Medienleitungen über einen pneumatischen Kolbenantrieb, der Ventilteller sitzt schräg zur Durchflussrichtung. Der Artikeltext nennt dafür ausgezeichnete Durchflusswerte, weil der Strömungsweg weitgehend gerade bleibt. Die Gruppe reicht von G 1/2 IG bis G 2 IG und arbeitet bei Mediumstemperaturen von -10 °C bis 180 °C.
Worauf es bei der Auswahl ankommt
- Gewinde: G 1/2 IG, G 3/4 IG, G 1 IG, G 1 1/4 IG, G 1 1/2 IG oder G 2 IG. Die Anschlussgröße bestimmt den möglichen Durchfluss.
- Gehäuse: bronze für neutrale Medien, Edelstahl AISI 316 für aggressive Medien. Diese Wahl entscheidet über die Medienbeständigkeit.
- Funktion: alle Ventile der Gruppe sind NC ausgeführt, sie schließen also ohne anstehenden Steuerdruck.
- Betriebsdruck-Differenz: die Beispielartikel nennen je nach Anschlussgröße 10 bis 16 bar. Der zulässige Wert sinkt mit wachsender Nennweite.
- Dichtmaterial: PTFE, das die Mediumstemperatur bis 180 °C mitträgt.
Typische Einsatzbereiche
- Dampfleitungen in der Prozesstechnik, da die Mediumstemperatur bis 180 °C reicht
- Heißwasser- und Reinigungskreisläufe in der Anlagentechnik
- Absperrung aggressiver Medien in der Ausführung mit Edelstahlgehäuse AISI 316
- Automatisierte Abfüll- und Dosierstationen mit pneumatischer Ansteuerung
- Kühlwasserkreise an Öfen, Formen und Werkzeugen
Gedichtet wird mit PTFE, das Gehäuse gibt es in Bronze und in Edelstahl AISI 316. Die 14 Artikel stammen aus italienischer Fertigung.
| Norm | NAMUR |
|---|---|
| Hersteller-Nr | 3362.04 |
| Manufacturer | Riegler |
| Country of Manufacture | Italien |
| EAN | 4047322476911 |
| Weight | 2.138000 |
| Zolltarifnummer | 84818079 |
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Werkstoff | bronze |
| Pneumatischer Anschluss | G1 IG |
| Gewinde | G 1 IG |
| Dichtmaterial | PTFE |
| Gehäusewerkstoff | bronze |
| Funktion | NC |
