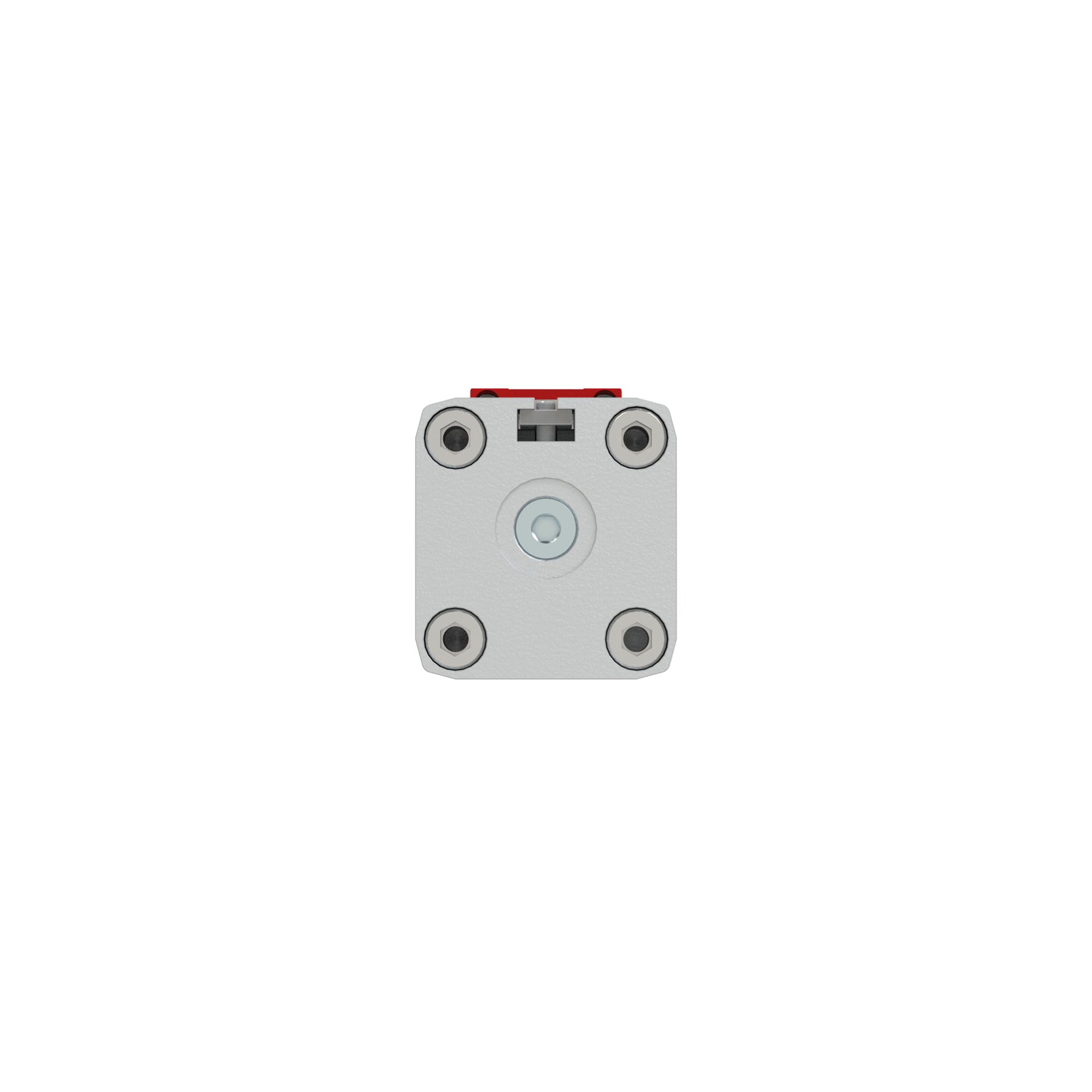

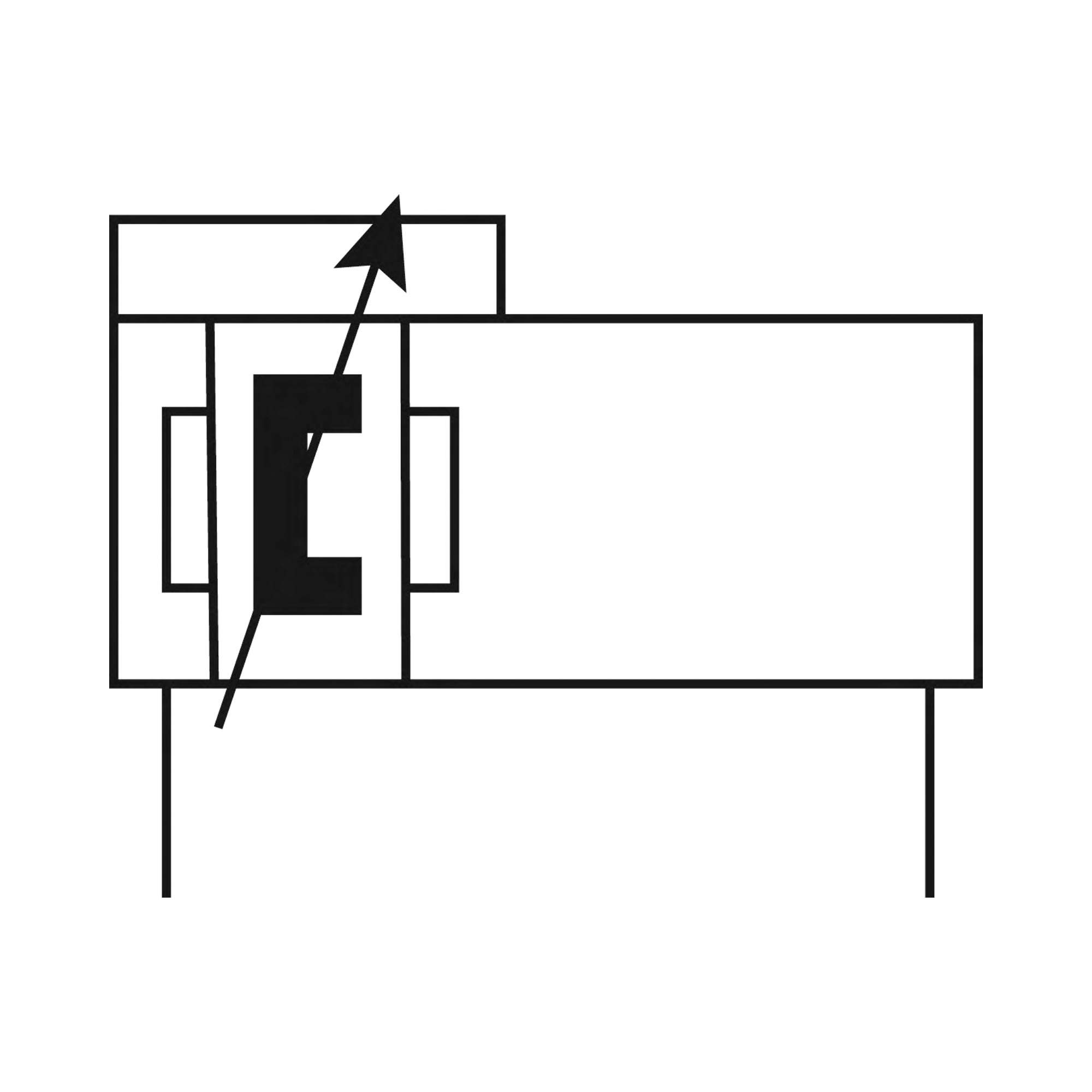

Kolbenstangenloser Zylinder ZRL1F, Ø 63, Hub 100, Standard - Riegler 129689

Kolbenstangenloser Zylinder ZRL1F, Ø 63, Hub 100, Standard, Arbeitsdruck 0,5 - 8 bar, Temperaturbereich -10 bis 80 °C Die Antriebe der Serie ZRL1F zeichnen sich durch den besonders flachen Kolbenaufbau aus und umfassen die Kolbendurchmesser 16, 25, 32, 40, 50 und 63 mm bei Hublängen bis 5700 mm. Geeignet für gefilterte (50 µm) und ungeölte oder geölte Druckluft. Bitte achten Sie bei der Verwendung von geölter Druckluft auf kontinuierliche Ölung. Die verfügbaren Varianten und deren entsprechende Typenbezeichnungen für Ihre individuelle Anfrage entnehmen Sie bitte unserem Typenschlüssel im Datenblatt. Auf Anfrage sind auch weitere Sonderausführungen möglich. Nach Auftragseingang werden die Zylinder individuell für Sie gefertigt. In der Regel erfolgt der Versand abhängig von der Stückzahl innerhalb von 5 Werktagen. Fracht- und Verpackungskosten fallen individuell und unabhängig vom Auftragswert an.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84123100
• Ursprungsland: DE

Über Kolbenstangenlose Antriebe

Kolbenstangenlose Antriebe bewegen die Last auf einem Schlitten direkt am Zylinderrohr. Weil keine Kolbenstange ausfährt, bleibt der Platzbedarf auch bei Hüben bis 5140 mm etwa auf Baulänge begrenzt. Die 194 Artikel umfassen Kolben-Ø 16 bis 63 mm und arbeiten doppeltwirkend bis 8 bar.

Worauf es bei der Auswahl ankommt

• Den Hub nach dem Verfahrweg festlegen, verfügbar sind 100 bis 5140 mm. Bei langen Achsen gehören Durchbiegung und die je Artikel angegebene maximale Seitenlast in die Auslegung.
• Der Kolben-Ø von 16 bis 63 mm bestimmt Kraft und Steifigkeit des Schlittens. Zur Kontrolle steht je Artikel die Kraft bei 6 bar in der Tabelle.
• Die Serie unterscheidet die Bauformen. ZRL1F baut mit besonders flachem Kolbenaufbau, daneben stehen ZRL1C, ZRL1S und die Serie STD kolbenstangenlos.
• Der Dichtwerkstoff gehört zur Geschwindigkeitsauslegung. Belegt sind ölbeständiger Kunststoff auf NBR-Basis, eine NBR-Variante für Geschwindigkeiten bis maximal 1 m/s sowie eine Ausführung mit FPM.
• Anschluss und Mindestdruck prüfen. Die Anschlüsse reichen von M5 über G 1/8 und G 1/4 bis G 3/8, der Arbeitsdruck beginnt je nach Ausführung bei 0,5 bis 1 bar.

Typische Einsatzbereiche

• Handhabungsachsen mit langem Verfahrweg auf kleiner Grundfläche
• Zuführen und Umsetzen entlang von Förderstrecken
• Öffnen und Schließen von Türen, Schiebern und Klappen
• Palettier- und Stapelbewegungen in der Verpackungstechnik
• Verfahrachsen für Prüf-, Mess- und Beschriftungsköpfe

Das Gehäuse ist ein eloxiertes Profilrohr aus Aluminiumlegierung, als Medium ist gefilterte Druckluft mit maximal 50 µm angegeben, bei geölter Druckluft ist kontinuierlich zu ölen. Die 194 Artikel stammen aus Deutschland und Italien.
