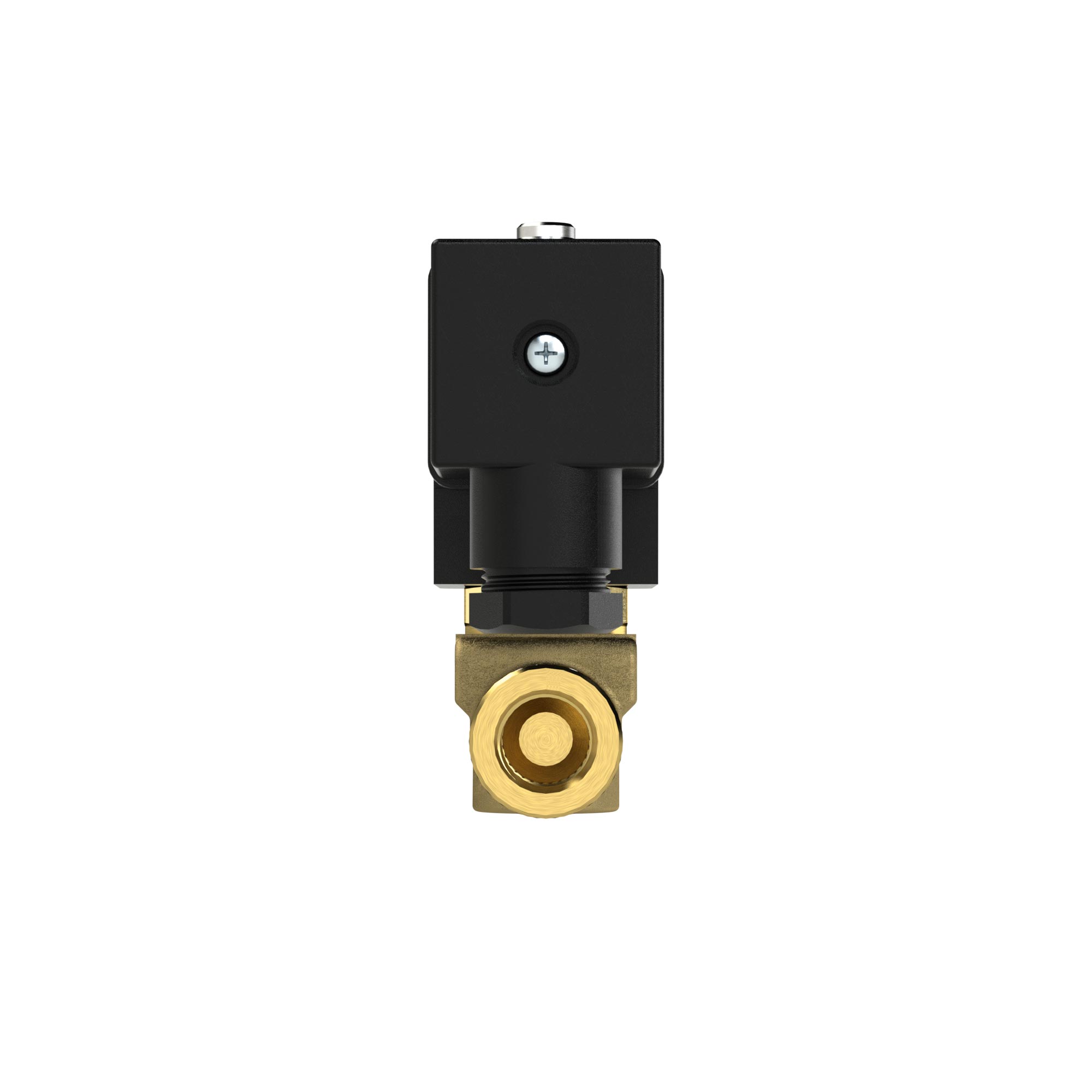

2/2 MV, NC, MS, G 1/4, DN 4,0, PN 0-8, FPM, direktg. 24V DC - Riegler 129298

2/2-Wege-Magnetv., NC, MS, G 1/4, DN 4,0, PN 0-8, FPM (FKM), direktg. 24V DC, Med.-Temp -15 bis 100, Umgeb.-Temp -20 bis 55 In vielen Bereichen wie dem Anlagenbau, der Prozesstechnik oder der Abfülltechnik sind Magnetventile eine optimale Lösung zur Steuerung und Regelung von Fluiden. Mit dieser professionellen Standardserie bietet RIEGLER in Deutschland konstruierte Fluidventile, die in Europa produziert werden. Ein konsequent geführtes Baukastensystem gewährleistet ein breites Spektrum an möglichen Ventil-Ausprägungen hinsichtlich Dichtwerkstoffen oder Ventilkörpern. Finden Sie Ihre benötigte Spezifikation nicht in unserem Standardsortiment, dann kontaktieren Sie uns gerne.

Technische Daten

Normen und Herkunft

• Gewindenorm: DIN EN ISO 228-1
• Zolltarifnummer: 84818079
• Ursprungsland: DE

Über Magnetventile

Magnetventile schalten einen Medienstrom elektrisch, ohne dass an der Leitung von Hand eingegriffen werden muss. Die Baureihe deckt Nennweiten von DN 1 bis DN 66 und Betriebsdrücke bis 50 bar ab, die Anschlüsse reichen von G 1/8 bis G 2. Einzelne Ausführungen arbeiten ab -1 bar und sind damit auch für Vakuum geeignet.

Worauf es bei der Auswahl ankommt

• Funktion: stromlos geschlossen (NC), stromlos offen (NO) oder beliebige Durchflussrichtung (BEL). Entscheidend ist, welchen Zustand die Anlage bei Spannungsausfall einnehmen soll.
• Spannung: 12 V DC, 24 V DC, 24 V AC, 110 V AC und 230 V AC sowie Ausführungen für 24 V AC/DC und 230 V AC/DC. Sie richtet sich nach der vorhandenen Steuerung.
• Dichtmaterial NBR, FKM, FPM, EPDM, PTFE oder FFKM: der Werkstoff muss zum Medium passen und zur Mediumstemperatur, die je nach Ausführung zwischen -30 und 160 °C liegt.
• Gehäusewerkstoff: Messing, Aluminium, Polyamid, glasfaserverstärktes Polyamid, Polypropylen oder Edelstahl 1.4301, 1.4401 und 1.4581. Edelstahl kommt bei korrosiven Medien und hohen Reinigungsanforderungen in Betracht.
• Nennweite DN 1 bis 66 mm und Betriebsdruck: die Obergrenzen liegen zwischen 1 und 50 bar, die Nennweite bestimmt den erreichbaren Durchfluss.

Typische Einsatzbereiche

• Absperren und Freigeben von Druckluft in Maschinen und Anlagen
• Abreinigung von Gewebefiltern in Staubfilteranlagen über Impulsmembranventile
• Schaltaufgaben in Kühl- und Heizwasserkreisen
• Dosier- und Abfüllstationen mit dünnflüssigen, neutralen Medien
• Vakuumanwendungen mit Betriebsdrücken ab -1 bar

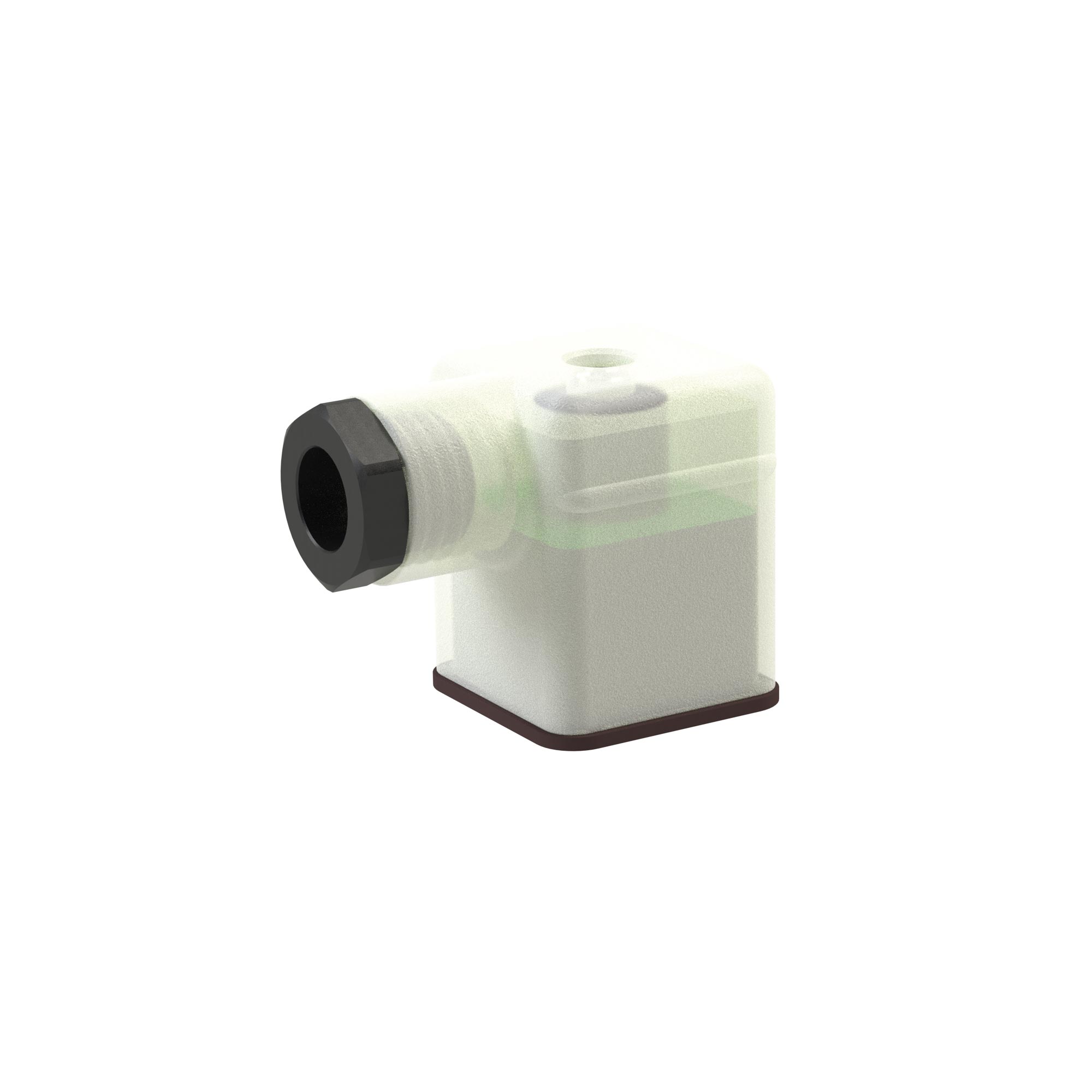

Die Gewinde sind nach DIN EN ISO 228-1 oder ISO 7-1 ausgeführt. Die Schutzart IP 65 bzw. IP 67 wird bei korrekt montierter Gerätesteckdose erreicht.
