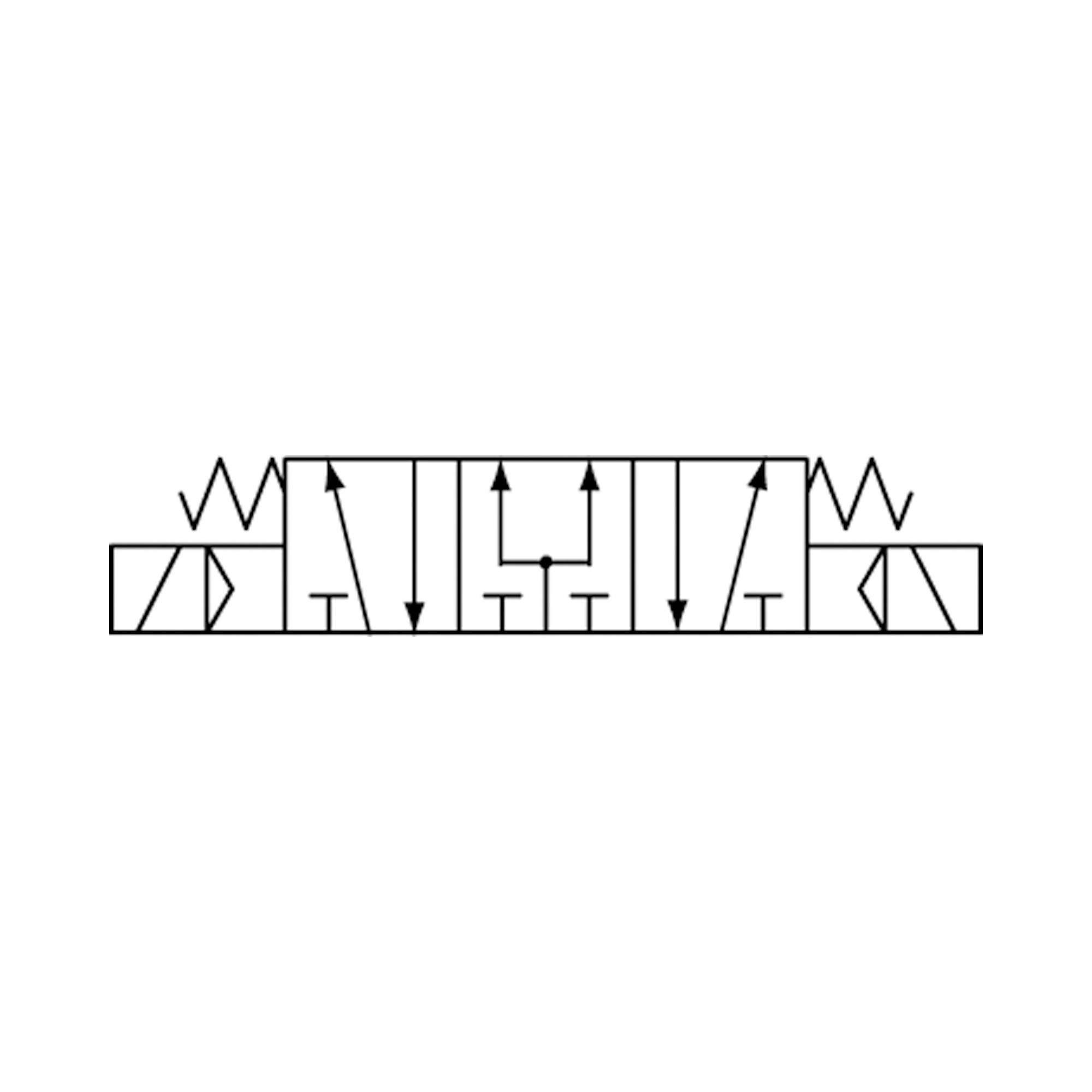

5/3-Wegeventil elektropneum. Mitte belüft., G 1/2, 230 V, 50 Hz
5/3-Wegeventil elektropneum. Mitte belüft., G 1/2, 230 V, 50 Hz - Riegler 116192
RIEGLER
Originalprodukt
Net price (excl. VAT)
165,91 € inkl. MwSt.
139,42 €
Artikel
RGL-116192
Hersteller-Nr.
517.3506
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.517.3506
EAN4047322311281
UrsprungslandChina
Zolltarifnummer84818079
ZustandNeu
Artikel
RGL-116192
Häufig zusammen gekauft
-
Dieser Artikel:
139,42 €
-
3/2-Wegeventil, elektropneu., monostabil, G 1/2, NO, 24 V AC - Riegler 145930
150,56 €
-
5/3-Wegeventil, elektropneu., Mitte geschl., G 1/4, 110 V AC - Riegler 145895
116,00 €
Total price
5/3-Wegeventil, elektropneum., »4V«, Mitte belüftet, G 1/2, 230V, 50 Hz, Betriebsdruck 1,5-8bar, Temp. -20°C bis 70°C, 1600l/min 5/3-Wegeventile - elektropneumatisch -
Technische Daten
| Betriebsdruck min. | 1,5 bar |
|---|---|
| Betriebsdruck max. | 8 bar |
| Arbeitsdruck min. | 1,5 bar |
| Temperaturbereich min. | -20 °C |
| Temperaturbereich max. | 70 °C |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Ventilkörper | Aluminiumlegierung |
| Elektrischer Anschluss | Gerätesteckdose Form B nach ISO 4400 |
| Schutzart | IP 65 |
| Medium | gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Serie | 4V |
| Handhilfsbetätigung | rastend/tastend |
| Anschluss | G 1/2 IG |
| Funktion | 5/3 Mitte belüftet |
| Betätigung | elektropneumatisch |
| Lieferumfang | mit Stecker und Spule |
| Spannung | 230 V AC |
| Durchfluss | 1600 l/min |
| Anschluss Entlüftung | G 1/2 IG |
| BG | 400 |
| Steuerluftzufuhr | intern |
Normen und Herkunft
- Zolltarifnummer: 84818079
- Ursprungsland: CN
Über Elektropneumatisch betätigte Ventile
Elektropneumatisch betätigte Wegeventile schalten auf ein elektrisches Signal hin, der eigentliche Schaltvorgang läuft über eine pneumatische Vorsteuerung. Die Baureihe arbeitet mit Betriebsdrücken bis 10 bar, deckt Nennweiten von DN 5 bis DN 15 ab und liefert Durchflüsse von 50 bis 2000 Nl/min. Damit lassen sich Zylinder und andere Verbraucher direkt aus der Steuerung ansteuern.
Worauf es bei der Auswahl ankommt
- Funktion: von 3/2 NC und 3/2 NO über 5/2 monostabil und bistabil bis zu 5/3 mit geschlossener, entlüfteter oder belüfteter Mittelstellung. Monostabile Ventile fallen bei Signalverlust in die Grundstellung, bistabile halten die zuletzt eingenommene Position.
- Spannung: 12 V DC, 24 V DC, 24 V AC, 110 V AC und 230 V AC, dazu Varianten ohne Spannung. Sie muss zur vorhandenen Steuerung passen.
- Durchfluss von 50 bis 2000 Nl/min bei DN 5 bis 15: nach Zylindervolumen und geforderter Verfahrzeit auslegen.
- Anschluss: gelistet sind Gewindeanschlüsse M5 IG, G 1/8 IG, G 1/4 IG, G 3/8 IG und G 1/2 IG sowie Flanschausführungen. Die Anschlussart muss zur vorgesehenen Montageform passen.
- Serie: Reihe 70, Reihe 70 Tieftemperatur, Reihe BASIC, 3V, 4V und die Robustausführung. Die Tieftemperaturvariante ist bis -40 °C Mediumstemperatur einsetzbar.
Typische Einsatzbereiche
- Ansteuerung doppeltwirkender Zylinder in Montage- und Fertigungsautomaten
- Weichen und Ausschleusstationen in der Fördertechnik
- Spann- und Klemmvorrichtungen mit definierter Grundstellung bei Signalverlust
- Greifer und Handhabungseinheiten in Bestückungslinien
- Anlagen in Kühlhäusern und im Außenbereich mit Mediumstemperaturen bis -40 °C
Vorgesehen ist gefilterte Druckluft, je nach Ausführung trocken und ungeölt oder mit Ölung. Wird geölt, muss die Ölung kontinuierlich beibehalten werden. 114 Artikel sind mit Schutzart IP 65 angegeben.
| Norm | DIN EN 175301-803 |
|---|---|
| Hersteller-Nr | 517.3506 |
| Manufacturer | Riegler |
| Country of Manufacture | China |
| EAN | 4047322311281 |
| Weight | 0.699000 |
| Zolltarifnummer | 84818079 |
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Betriebsdruck max [bar] | 8.000000 |
| Pneumatischer Anschluss | G1/2 IG |
| Schutzart | IP65 |
| Serie | 4V |
| Betriebsspannung | 230 V AC |
| Baugröße BG | 400 |
| Medium | gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. |
| Funktion | 5/3 Mitte belüftet |
| Durchfluss [l/min] | 1600 |
