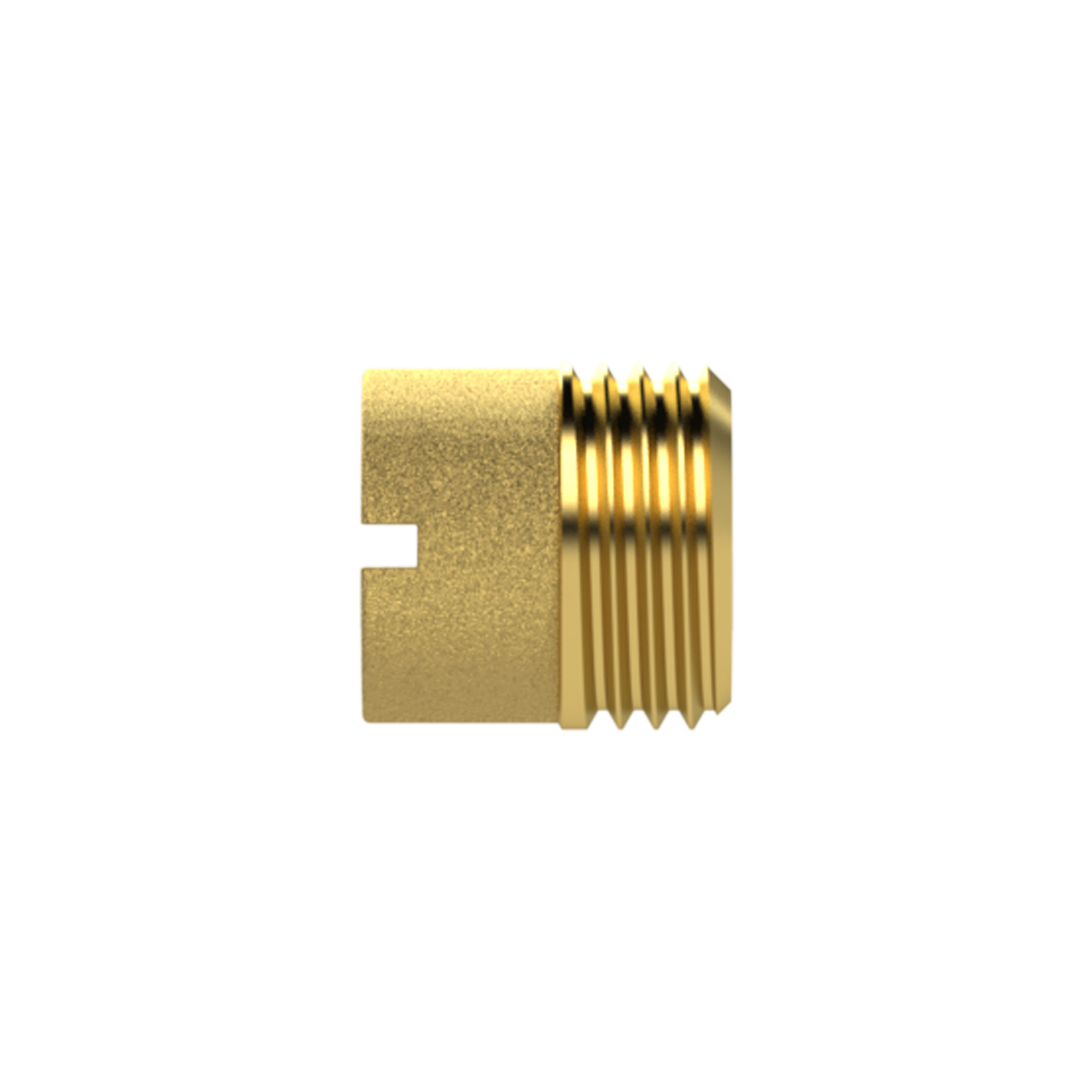

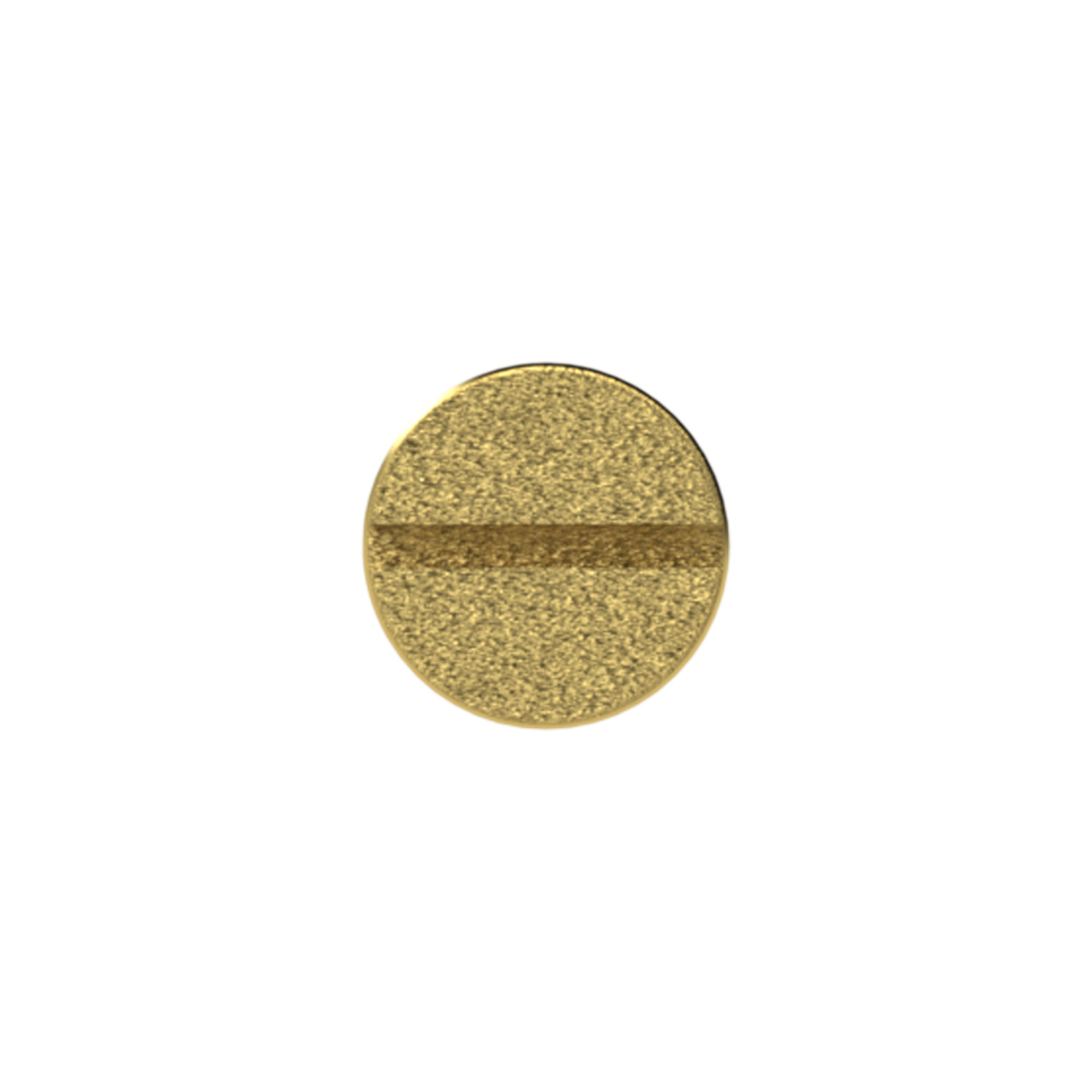

Sinterbronce-Schalldämpfer, Schlitz, G 3/8, max. 10 bar - Riegler 113354

Sinterbronce-Schalldämpfer, Schlitz, G 3/8, Betriebsdruck max. 10 bar, Betriebstemperatur -10 °C bis 250 °C Zur Reduzierung von Abluftgeräuschen an pneumatischen Anlagen.

Technische Daten

Normen und Herkunft

• Gewindenorm: DIN EN ISO 228-1
• Zolltarifnummer: 84819000
• Ursprungsland: CN

Über Schalldämpfer

Schalldämpfer sitzen am Abluftanschluss von Ventilen und senken den Lärm, den ausströmende Druckluft erzeugt. Die Gruppe reicht von M5 AG bis G 2 AG und deckt einen Betriebsdruck bis 20 bar ab.

Worauf es bei der Auswahl ankommt

• Das Gewinde folgt dem Abluftanschluss des Ventils. Verfügbar sind M5 AG, zylindrische Gewinde von G 1/8 AG bis G 2 AG sowie kegelige Ausführungen R 1/8 AG und R 1/4 AG.
• Der Dämpferwerkstoff bestimmt Bauart und Reinigbarkeit. Sinterbronce ist die kompakte Grundvariante, Lochblech aus verzinktem Stahl und Lochbleche mit Polyesterfilzscheiben gehören zu den Hochleistungsausführungen, Edelstahl 1.4401 steht für korrosive Umgebungen bereit.
• Beim Gehäuse ist zwischen Aluminium, verzinktem Stahlblech und POM zu wählen, je nachdem wie viel Gewicht und mechanische Belastung am Einbauort vertretbar sind.
• Bei den kleinen Anschlüssen gibt es die Ausführung mit Sechskant und die mit Schlitz, also die Frage, ob mit Schlüssel oder mit Schraubendreher montiert wird.
• Die Betriebstemperatur beginnt zwischen -20 °C und 5 °C und endet je nach Typ zwischen 70 °C und 600 °C. Für heiße Abluft ist der Wert des konkreten Artikels entscheidend.

Typische Einsatzbereiche

• Abluftanschlüsse von Wegeventilen und Ventilinseln
• Entlüftung von Zylindern, wenn das Ausströmgeräusch am Arbeitsplatz stört
• Absperr- und Entlüftungsventile in Wartungseinheiten
• Taktende Montageanlagen, in denen jeder Hub ein Ausströmgeräusch erzeugt
• Anwendungen mit heißer Abluft, für die die Ausführungen mit hoher Temperaturgrenze vorgesehen sind

Ein Teil der Gewinde ist nach DIN EN ISO 228-1 ausgeführt. Als Werkstoffe kommen Sinterbronce, verzinktes Lochblech, Polyesterfilz und Edelstahl 1.4401 zum Einsatz, die Gehäuse bestehen aus Aluminium, verzinktem Stahlblech oder POM.
