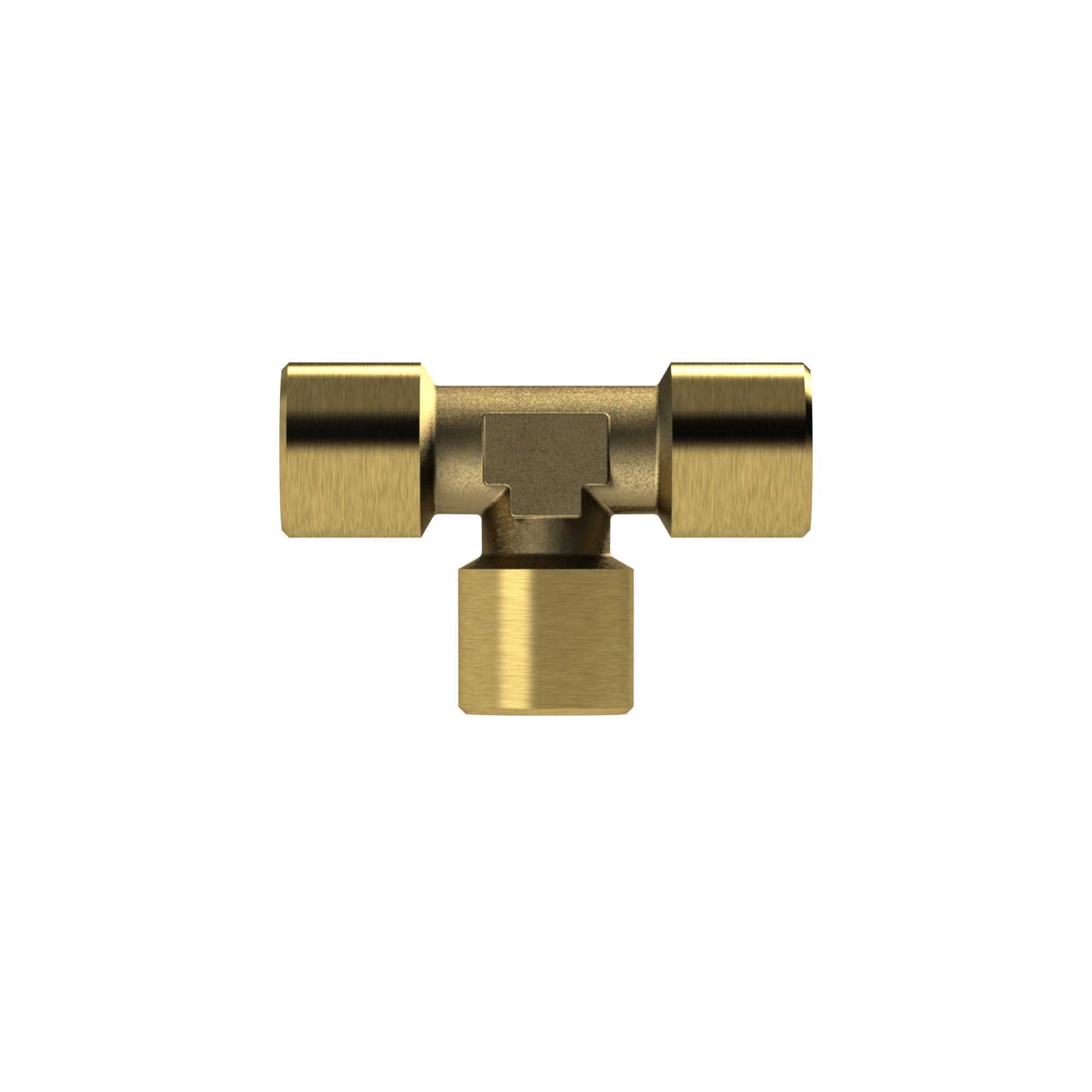

T-Stück, innen/innen/innen, G 1, SW 30, Messing blank - Riegler 112725

T-Stück, innen/innen/innen, G 1, SW 30, Betriebsdruck max. 60 bar, Betriebstemperatur max. 150 °C, Messing blank

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 74122000
• Ursprungsland: IT

Über T-Stücke

Ein T-Stück zweigt von einer Leitung einen zweiten Strang ab oder führt zwei Stränge zusammen. Die Gruppe deckt Gewinde von G 1/8 bis G 1 ab, der maximale Betriebsdruck reicht je nach Ausführung bis 150 bar. Damit lässt sich eine bestehende Installation erweitern, ohne die Leitungsführung neu aufzubauen.

Worauf es bei der Auswahl ankommt

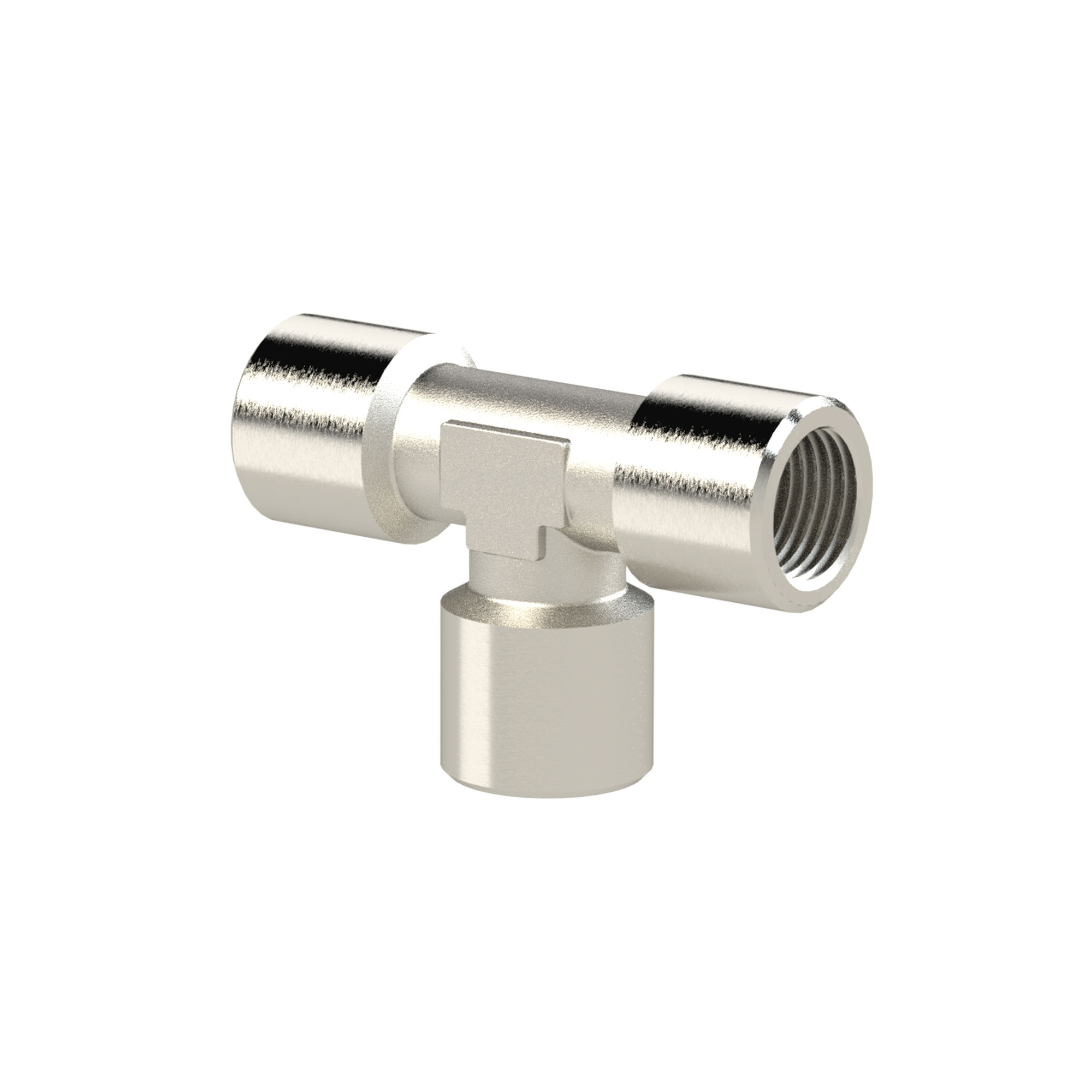

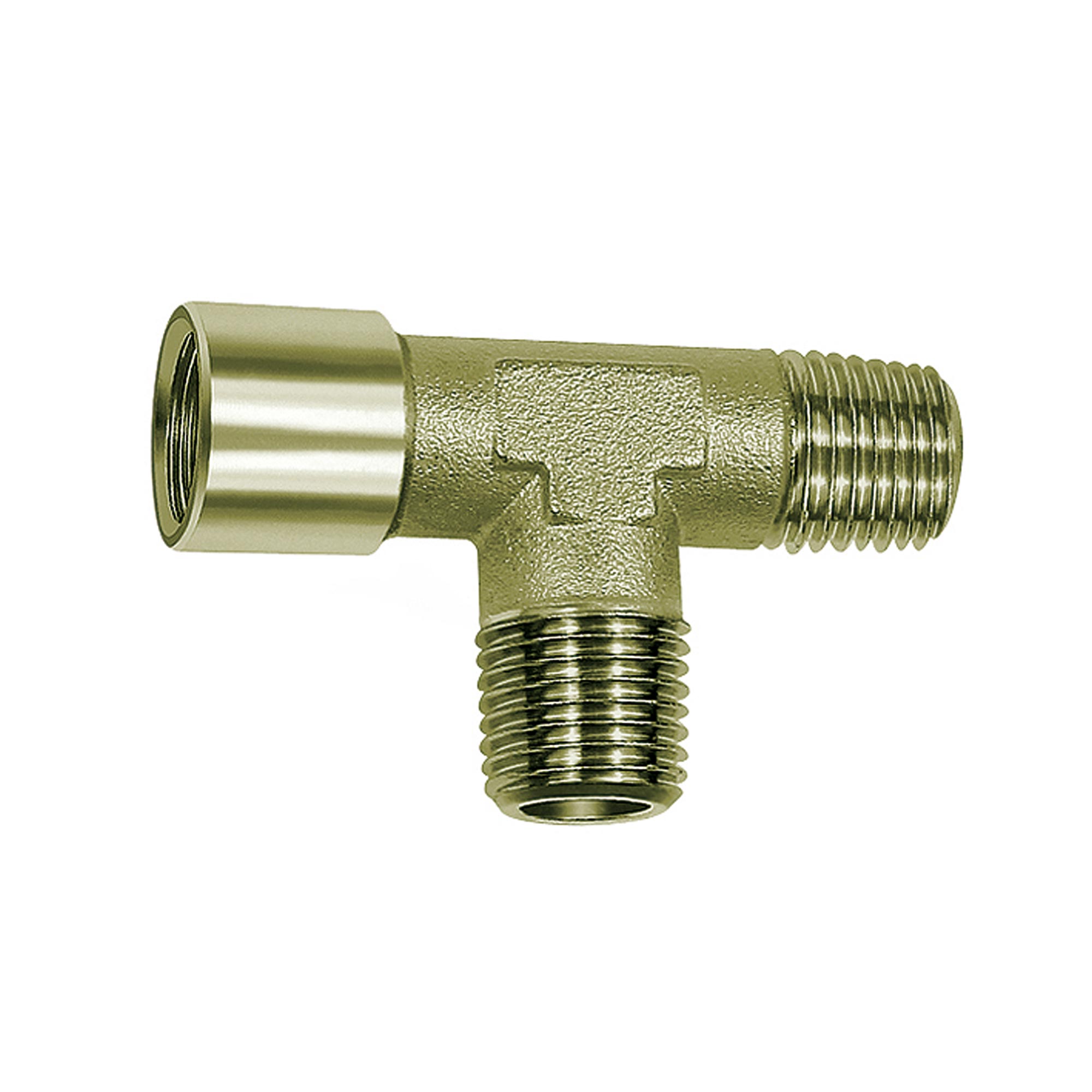

• Zuerst steht die Gewindeart fest. Innenausführungen tragen G oder Rp, Außenausführungen R, und es gibt sie durchgehend innen/innen/innen sowie außen/außen/außen.
• Gewinde 1 und Gewinde 2 reichen von G 1/8 IG bis G 1 IG beziehungsweise R 1/8 AG bis R 1 AG. Der dritte Anschluss ist als Gewinde 3 separat ausgewiesen, sodass sich reduzierte Abgänge erkennen lassen.
• Der maximale Betriebsdruck liegt zwischen 16 und 150 bar. Er ist artikelabhängig und muss gegen den Anlagendruck geprüft werden.
• Die maximale Betriebstemperatur bewegt sich zwischen 120 und 175 °C und begrenzt den Einsatz bei warmen Medien.
• Die Baulängen L1 und L2 sind je Artikel angegeben. Sie sind dort maßgeblich, wo der Abzweig in einen engen Rahmen oder Schaltschrank eingepasst wird.

Typische Einsatzbereiche

• Abzweig zu einem zweiten Verbraucher in der Druckluftverteilung
• Einbindung von Manometer, Sensor oder Schalter in eine bestehende Leitung
• Zusammenführen zweier Zuleitungen vor einem gemeinsamen Verbraucher
• Anschluss von Entleerungs- und Ablassarmaturen am tiefsten Punkt einer Leitung
• Aufbau von Ringleitungen in der Werkstatt- und Anlageninstallation

Die Gruppe umfasst 88 Artikel mit Innen- und Außengewinden von G 1/8 bis G 1, ausgelegt für Betriebsdrücke bis 150 bar und Temperaturen bis 175 °C. Gefertigt wird in Italien und China.
