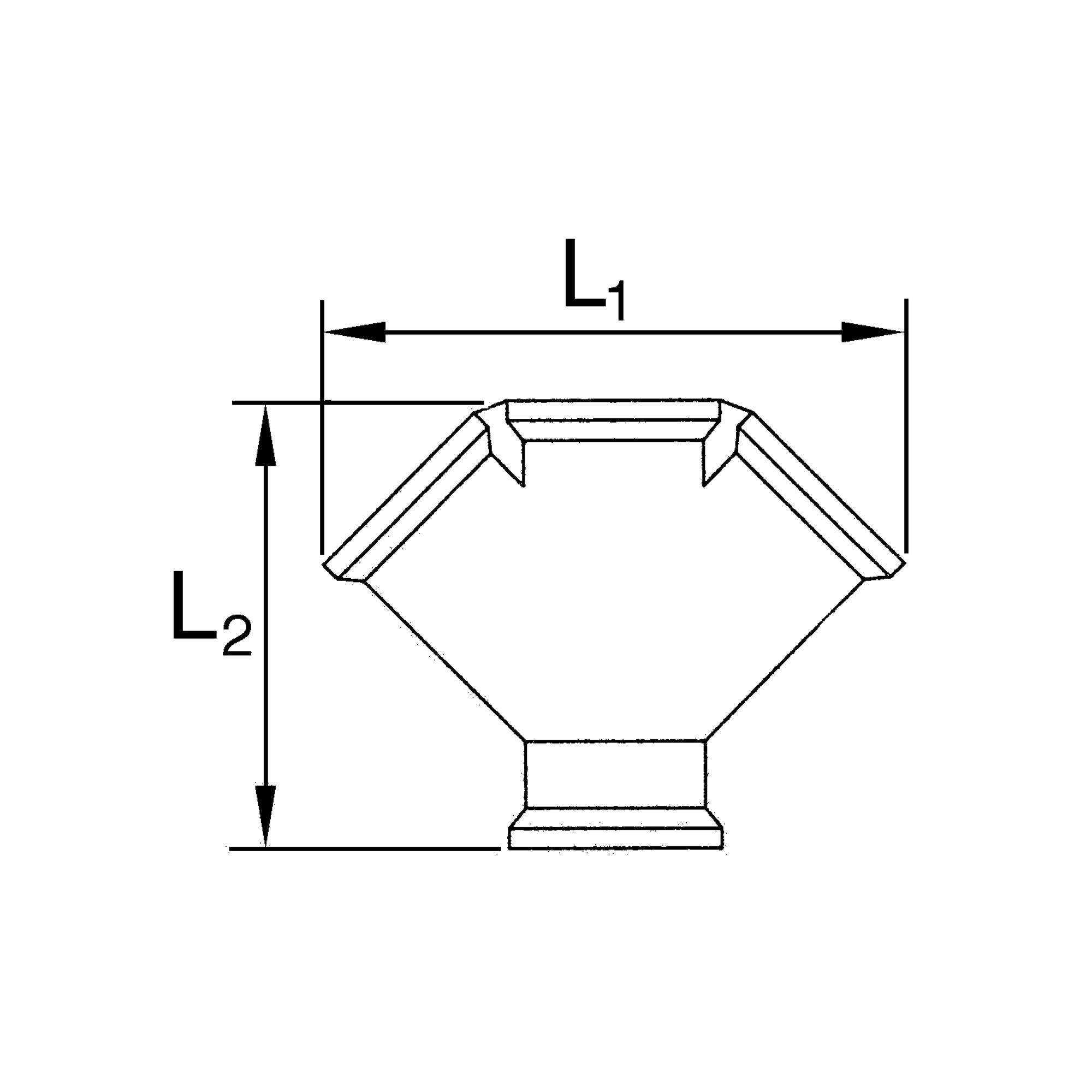

Verteiler, 3fach, G 1/2 i., 3 x G 1/2 IG, Messing blank - Riegler 112607

Verteiler, 3fach, Innengewinde G 1/2, 3 x Innengewinde G 1/2, Messing blank, Betriebsdruck max. 60 bar, Temp. max. 150 °C

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 74122000
• Ursprungsland: CN

Über Verteilerformen

Verteilerformen teilen eine Leitung auf zwei oder mehr Abgänge auf, ohne dass mehrere Fittinge hintereinandergesetzt werden müssen. Je nach Ausführung ist ein Betriebsdruck von 12 bis 60 bar angegeben, die Anschlüsse reichen von M5 bis G 1/2. Die Gruppe enthält 39 Artikel vom kompakten 2fach-Verteiler bis zum anflanschbaren Kreuz-Verteiler.

Worauf es bei der Auswahl ankommt

• Gewinde 1: der Eingang ist als M5, G 1/8, G 1/4, G 3/8 oder G 1/2 Innengewinde ausgeführt und richtet sich nach der Zuleitung.
• Gewinde 2: die Abgänge gibt es als Innen- und als Außengewinde von M5 bis G 3/8. Außengewinde sparen einen Nippel, wenn direkt eine Verschraubung folgt.
• Betriebsdruck max.: die Angaben liegen zwischen 12 und 60 bar. Für Werksdruckluft genügt der untere Bereich, Hydraulik- und Prüfanwendungen brauchen die höheren Werte.
• Material: Messing vernickelt oder Messing blank. Die vernickelte Ausführung ist die übliche Wahl bei Feuchtigkeit oder häufiger Reinigung.
• Bauform: neben den geraden 2fach-Verteilern stehen anflanschbare Kreuz-Verteiler zur Verfügung, die sich am Maschinenrahmen befestigen lassen.

Typische Einsatzbereiche

• Aufteilen der Steuerluft auf zwei Verbraucher direkt an der Entnahmestelle
• Anschluss von Manometer und Verbraucher an einem gemeinsamen Abgang
• Sammel- und Verteilpunkt am Maschinenrahmen über den anflanschbaren Kreuz-Verteiler
• Erweiterung einer bestehenden Druckluftleitung um zusätzliche Anschlüsse
• Aufbau von Prüf- und Versuchsständen mit mehreren parallelen Messstellen

Für die Messingverteiler sind vernickelte und blanke Ausführungen hinterlegt, die Temperatur ist mit maximal 150 °C angegeben. Die 39 Artikel stammen aus chinesischer, italienischer und deutscher Fertigung.
