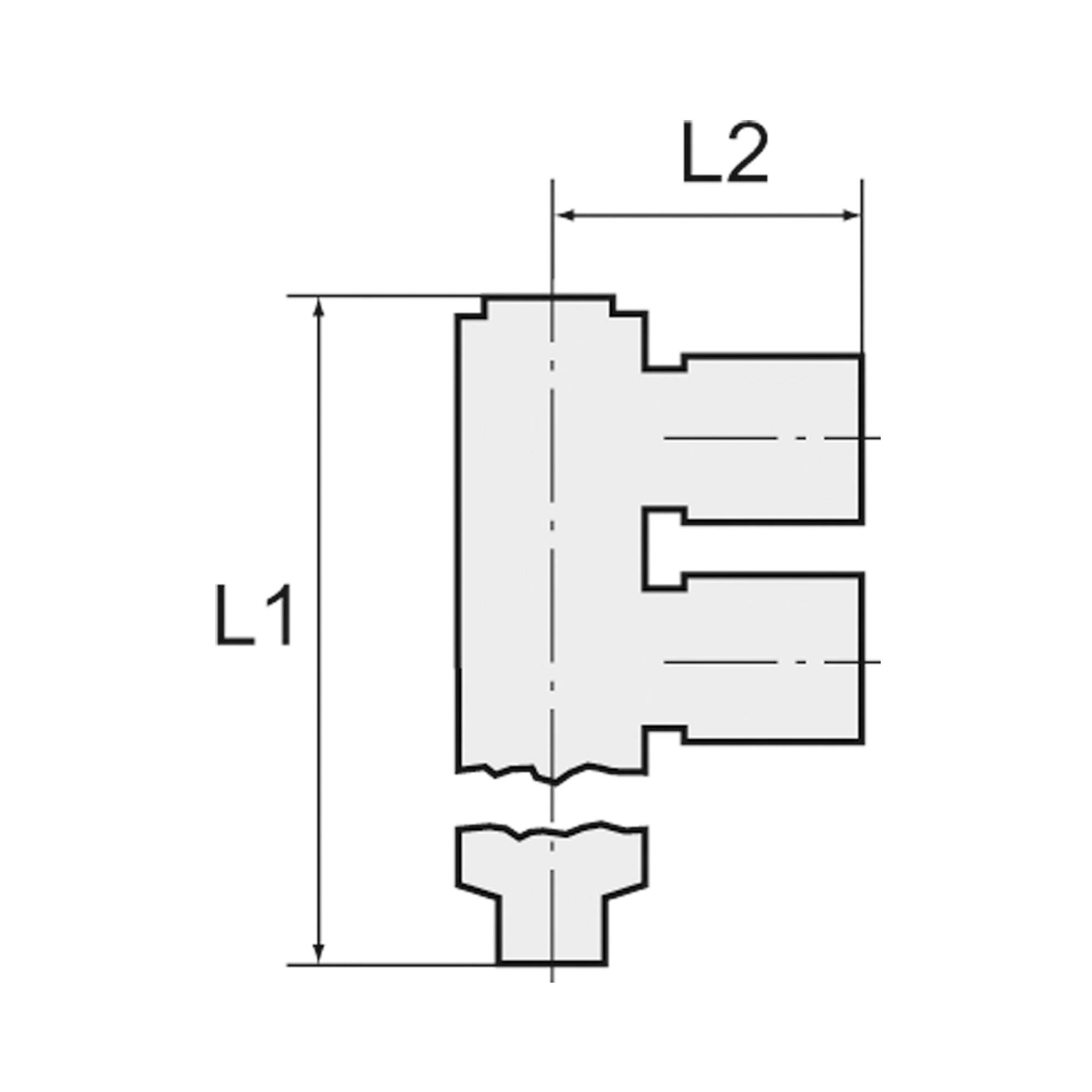

T-Mehrfachvert. 3fach, Stecknippel 10 mm »Blaue Serie«Schl.-Ø 4x8 - Riegler 109911

T-Mehrfachverteiler, Stecknippel 10 mm »Blaue Serie«, 3-fach, f. Schl.-Außen-Ø 4x8 mm, pmax kurzzeitig 15 bar, Kunststoff Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 39174000
• Ursprungsland: CN

Über Mehrfachverteiler

Mehrfachverteiler führen mehrere Schlauchabgänge auf einen einzigen Gewindeanschluss zusammen. Statt Verschraubung und T-Stück sitzt ein Bauteil am Ventil oder Zylinder, die Schläuche werden ohne Werkzeug gesteckt. Die 219 Artikel arbeiten von -0,99 bar im Vakuum bis zu einem Arbeitsdruck von 10 bis 16 bar.

Worauf es bei der Auswahl ankommt

• Das Gewinde gibt es zylindrisch als G 1/8 bis G 1/2 und kegelig als R 1/8 bis R 1/2, dazu M5, jeweils als Außengewinde. G und R sind nicht beliebig tauschbar.
• Der Schlauch-Außen-Ø reicht von 4 bis 12 mm. Verteiler mit gemischten Größen sind Teil des Programms, etwa ein Abgang 1x8 auf drei Abgänge 6 mm.
• Den Arbeitsdruck prüfen. Angegeben sind maximal 10 bis 16 bar je nach Ausführung, nach unten bis -0,99 bar, womit sich die Verteiler auch für Vakuumkreise nutzen lassen.
• Das Material steht als Kunststoff in Verbindung mit vernickeltem Messing oder als durchgehend vernickeltes Messing zur Wahl. Ausschlaggebend ist die mechanische Belastung am Einbauort.
• Im Programm sind die Blaue Serie und click-clock. Drehbare Ausführungen erleichtern es, die Abgänge nach der Montage auszurichten.

Typische Einsatzbereiche

• Versorgung mehrerer Zylinder aus einem Abgang der Ventilinsel
• Blasluft an mehreren Düsen einer Reinigungs- oder Ausblasstation
• Vakuumgreifer mit mehreren Saugern an einer Leitung
• Nachrüsten zusätzlicher Abgänge in bestehenden Maschinen
• Steuerluftverteilung in Handhabungs- und Montagegeräten

Als Dichtwerkstoff ist NBR belegt, als Medium Druckluft, die Betriebstemperatur reicht von -20 °C bis 80 °C. Die Teile sind für Kunststoffschläuche und Kunststoffrohre vorgesehen und stammen aus Italien und China.
