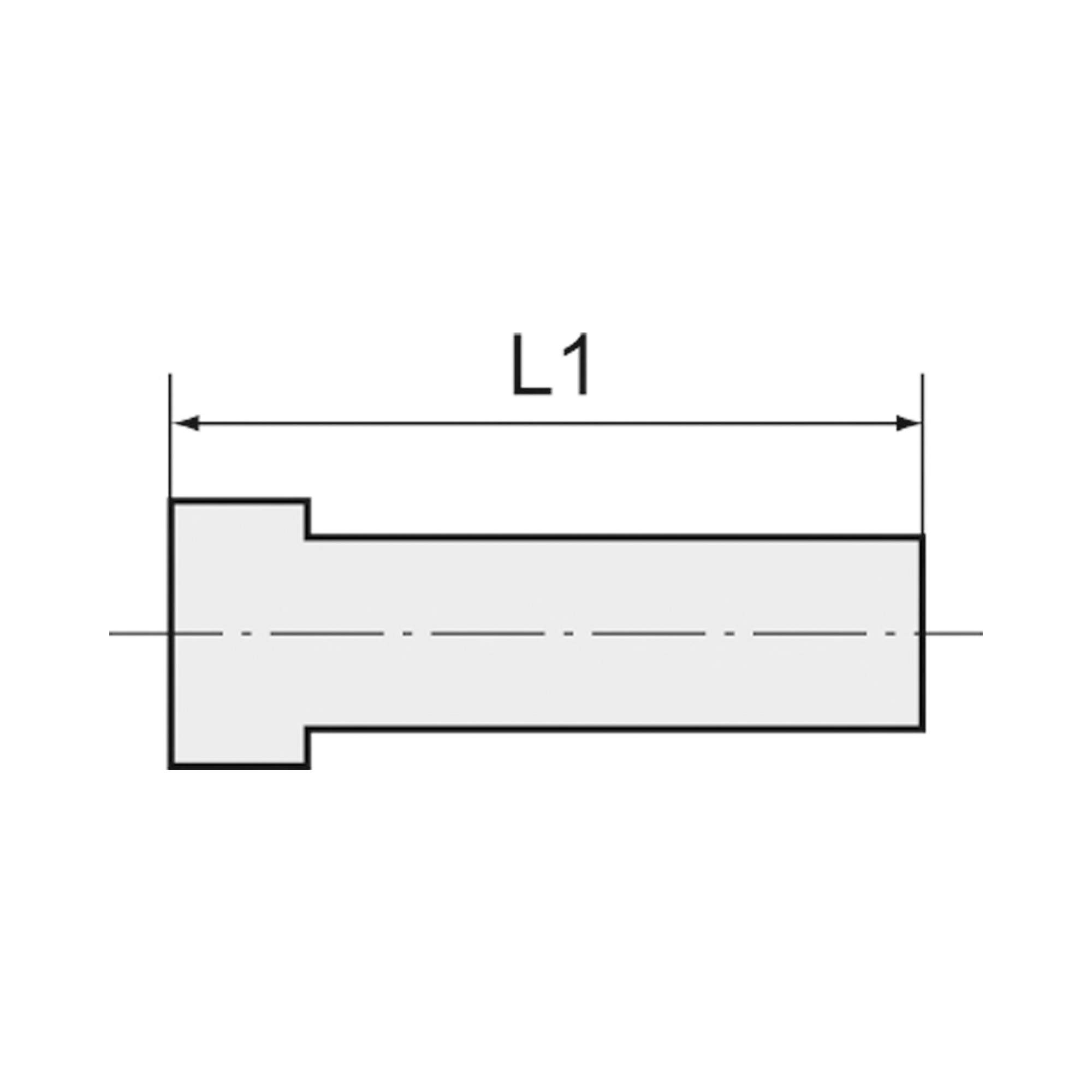

Verschlussstecker »click-clock«, Stecknippel 12 mm, MS vern. - Riegler 108796

Verschlussstecker »click-clock«, Stecknippel 12, Arbeitsdruck -0,99 bis 16 bar, Betriebstemp. -20 °C bis 80 °C,Messing vernickelt Die Weiterentwicklung unserer höchst erfolgreichen Schnellsteckverbinder-Serie im Material Messing vernickelt. Die Vorteile der weiterentwickelten Baureihe sind: wesentlich einfacheres Stecken und Lösen des Schlauches, vielfach wiederholbar verwendbar auch bei nichtkalibrierten Schläuchen geeignet für den Vakuumbetrieb Nur für den Einsatz in Kombination mit Schnellsteckverbindungen der Serie »click-clock« empfohlen. Die Eignungsprüfung für den Einsatz mit anderen Serien obliegt dem Anwender.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 74122000
• Ursprungsland: IT

Über Verschlussstecker und Verschlusskappen

Verschlussstecker und Verschlusskappen legen einen nicht benutzten Anschluss dicht still. Die Kappe schließt einen freien Steckanschluss, der Stecker verschließt eine offene Steckverbindung wie ein Schlauchende, abgedeckt sind Schlauch-Außen-Ø 3 bis 16 mm. Angegeben sind Arbeitsdrücke bis 16 bar und Werte bis -0,99 bar im Vakuumbereich.

Worauf es bei der Auswahl ankommt

• Serie: Blaue Serie, click-clock, value line oder NonPlusUltra. Stecker und Kappen sind auf die jeweilige Steckverbinderserie abgestimmt, der Einsatz mit einer fremden Serie erfordert eine eigene Eignungsprüfung.
• für Schlauch-Außen-Ø: 3 bis 16 mm. Der Stecknippel bzw. die Kappe muss das Maß treffen, das auch der verbaute Steckverbinder verwendet.
• Material: Messing vernickelt, Kunststoff in Verbindung mit vernickeltem Messing oder Edelstahl 1.4404. Die Edelstahlvariante ist für aggressive Umgebungen gedacht, die Kunststoffvariante für leichte Standardanwendungen.
• Druck: Arbeitsdruck max. 10 bis 16 bar und Betriebsdruck max. 16 bar bei einem Teil der Artikel. Da ein Verschlussteil den vollen Leitungsdruck aufnimmt, ist die Angabe des einzelnen Artikels zwingend zu beachten.
• Betriebstemperatur und Medium: -20 °C bis je nach Ausführung 80 bis 150 °C. Neben Druckluft sind Ausführungen für neutrale Gase und Flüssigkeiten sowie für Öl und Fett angegeben.

Typische Einsatzbereiche

• Verschließen freier Abgänge an Luftverteilern und Verteilerblöcken.
• Abdrücken und Leckageprüfung einer Leitung, bei der einzelne Abgänge blind gesetzt werden.
• Schutz offener Steckanschlüsse gegen Schmutz bei Transport, Lagerung und Montage.
• Blindsetzen von Anschlüssen, wenn die Zahl der Verbraucher an einer Maschine reduziert wird.
• Reserveanschlüsse an Wartungseinheiten, die für spätere Erweiterungen frei bleiben.

Die 33 Artikel decken die Serien Blaue Serie, click-clock, value line und NonPlusUltra ab, als Werkstoffe kommen Messing vernickelt, Kunststoff mit vernickeltem Messing und Edelstahl 1.4404 zum Einsatz, ein Teil ist mit NBR gedichtet. Herkunftsländer sind Italien, Deutschland und China.
