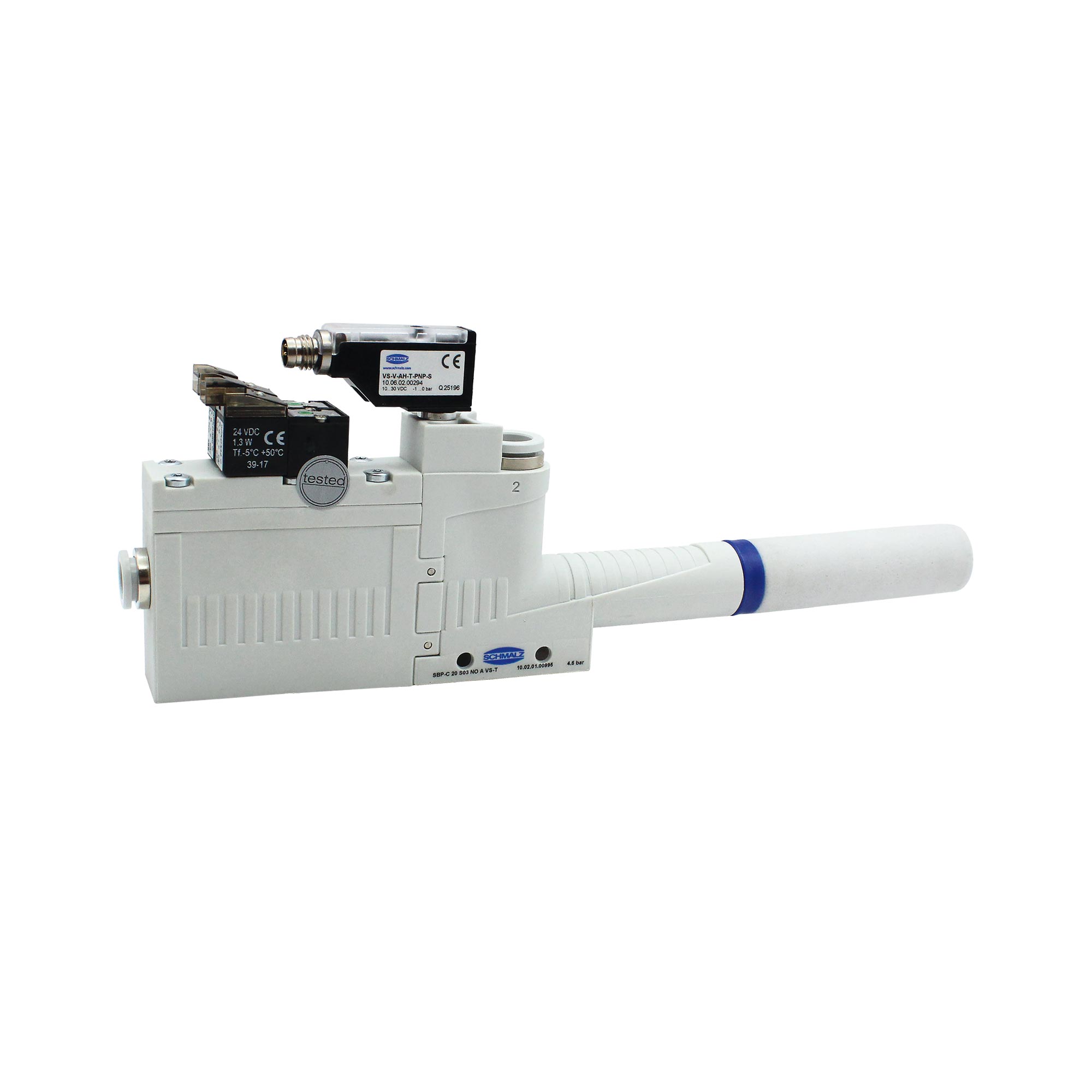

Grundejektor »SBP-C«, Abblasventil elektr. Vakuumschalter, Schalldämpfer, Düsengröße 2,5 mm, Druckluft-/Vakuumanschluss 8/10 mm Rein pneumatisch betriebener Vakuum-Erzeuger, der nach dem Venturi-Prinzip arbeitet. Druckluft wird durch A in den Ejektor eingeleitet und durchströmt Düse B. Unmittelbar nach der Durchströmdüse entsteht ein Unterdruck, wodurch Luft durch den Vakuumanschluss D angesaugt wird. Abgesaugte Luft und Druckluft treten gemeinsam über den Schalldämpfer C aus. Eigenschaften: Vakuumerzeuger mit einstufiger Düse in sechs Leistungsstufen, mit hohem maximalem Vakuumniveau (85% Vakuum)Anschluss von Druckluft und Vakuum über push-in VerbinderBasisgehäuse mit Anschlussmöglichkeit für Vakuumschaltermax. Saugvermögen bei minimalem Druckluftverbrauchminimale Baugröße, geringes Gewichtfeine Leistungsabstufung für optimierten Luftverbrauch Anwendungsbereich: universelle Einsatzmöglichkeiten bei Handlingssystemen mit höchster DynamikHandhabung von unterschiedlichsten, dichten BauteilenEinsatz in Vereinzelungssystemen mit beengten PlatzverhältnissenAufbau von Ejektorenblöcken für zentrale und dezentrale Einzelansteuerung von Sauggreifern
Technische Daten
| Grundkörper | schlagfester Kunststoff |
|---|
| Schalldämpfer | Kunststoff |
|---|
| Düsengröße | 2,5 mm |
|---|
| Anschluss | push in-Steckverbinder |
|---|
| Druckluftanschluss | 8 mm |
|---|
| Vakuumanschluss | 10 mm |
|---|
| Düsensystem | Messing |
|---|
| Ruhestellung Saugventil | NO |
|---|
| Länge | 228,0 mm |
|---|
| Breite | 20,0 mm |
|---|
| Höhe | 72,0 mm |
|---|
Normen und Herkunft
- Zolltarifnummer: 84141089
- Ursprungsland: DE
