Riegler 108380. Grundejektor »SBP«, Schalldämpfer, Düsengröße 1,0 mm

Grundejektor »SBP«, hoher Unterdruck, Schalldämpfer, Düsengröße 1,0 mm, Druckluft-/Vakuumanschluss 6/8 mm, PN max. 4,5 bar

Rein pneumatisch betriebener Vakuum-Erzeuger, der nach dem Venturi-Prinzip arbeitet.

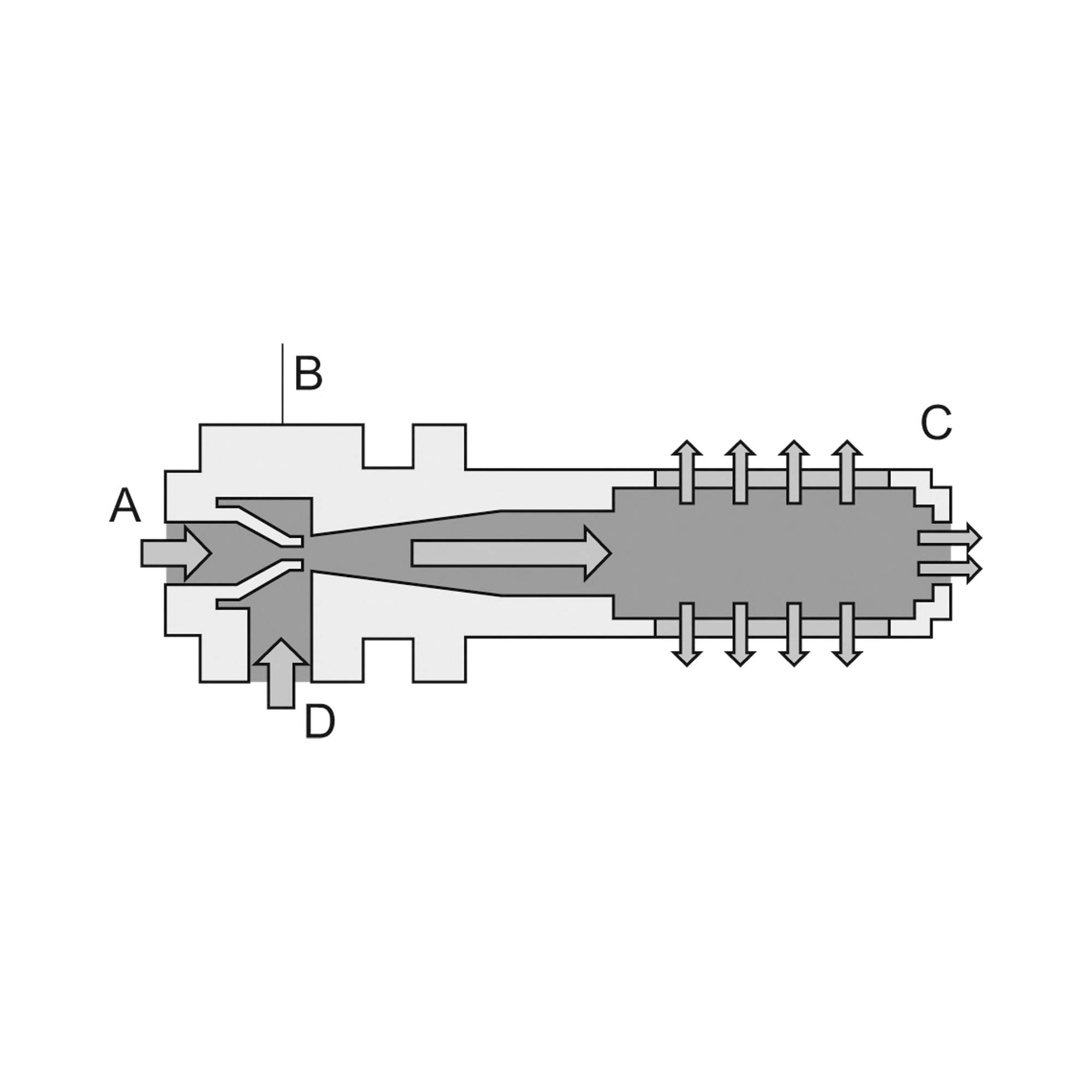

Druckluft wird durch A in den Ejektor eingeleitet und durchströmt Düse B. Unmittelbar nach der Durchströmdüse entsteht ein Unterdruck, wodurch Luft durch den Vakuumanschluss D angesaugt wird. Abgesaugte Luft und Druckluft treten gemeinsam über den Schalldämpfer C aus.

Eigenschaften:

• Vakuumerzeuger ohne Ventilsteuerung und ohne Systemüberwachung mit hohem maximalem Vakuumniveau (85 % Vakuum)
• absolut verschleiß- und wartungsfrei, keine beweglichen Teile
• max. Saugvermögen bei minimalem Druckluftverbrauch
• minimale Baugröße, geringes Gewicht
• für die dezentrale Vakuumversorgung bei hochdynamischen Prozessen

Anwendungsbereich:

Für den universellen Einsatz in leichtbauenden Greifsystemen, zur Handhabung von dichten Werkstücken, sowie für automatisierte Vereinzelungssysteme, z. B. in der Kunststoff-, Elektronik- oder Verpackungsindustrie.

Ideal geeignet auch für die Verwendung in Form von Ejektorenblöcken zur

dezentralen Ansteuerung von Sauggreifern.
