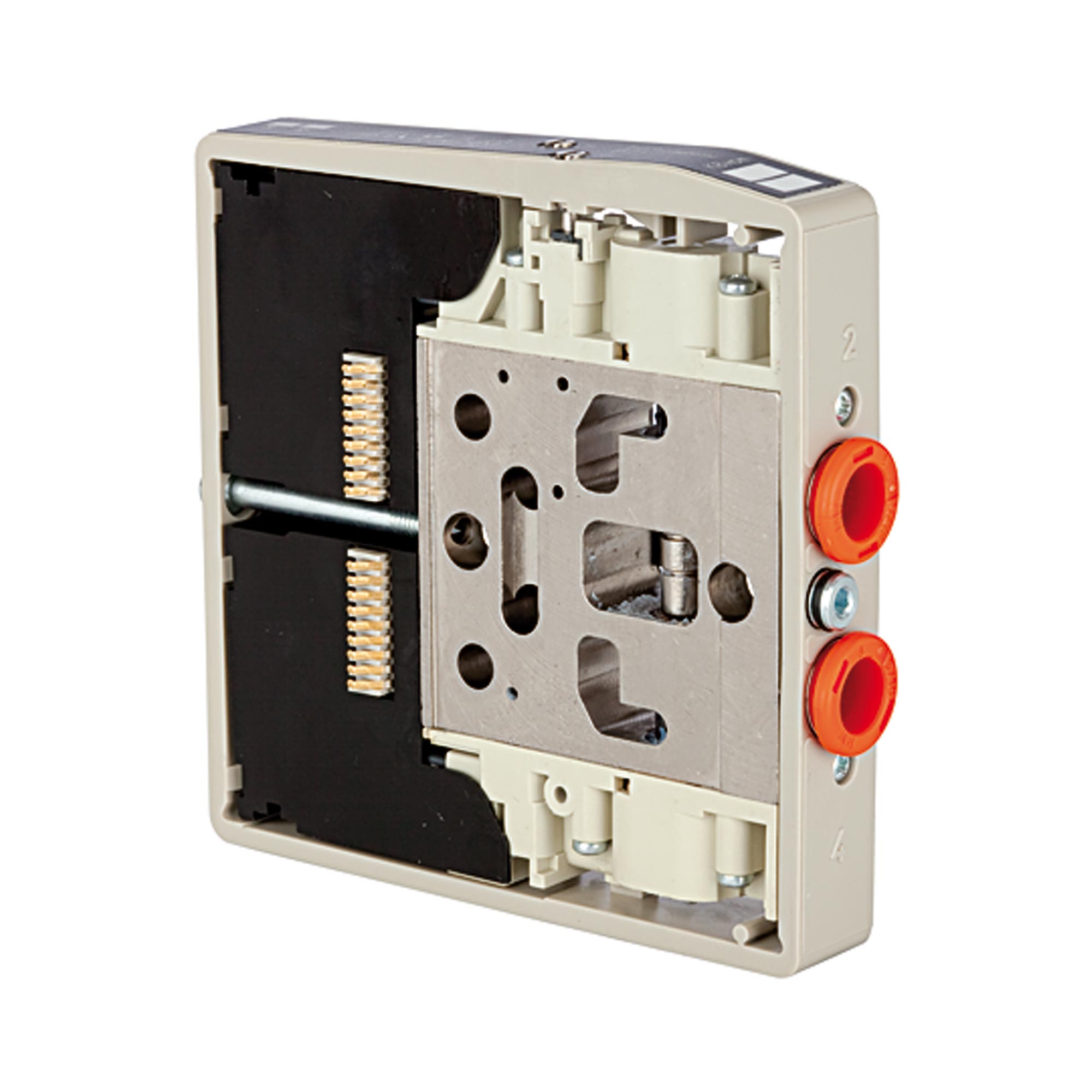

Ventilscheibe HDM, Anschl. 8 mm, 5/2-Wege monostabil, nutzt 1 Pin - Riegler 106692

Ventilscheibe für Ventilinsel HDM, Anschl. 8 mm, 5/2-Wege, monostabil (nutzt nur einen PIN, belegt 2 Signale) Diese kompakten Ventilinseln mit Durchfluss bis zu 800 Nl/min können auf Grund der Vielzahl der unterschiedlichen Funktionen und diverser Eingangs- und Zwischenplatten jeder spezifischen Anwendung individuell angepasst werden. Da jede Ventilinsel eine kundenindividuelle Zusammenstellung der diversen Einzelelemente ist, stellen wir im Katalog lediglich die lieferbaren Eingangs-, Zwischen- und Endplatten, sowie die diversen Ventilscheiben und die 25-poligen Multipolanschlüsse dar. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Luft bitte auf kontinuierliche Ölung achten. Die Handhilfsbetätigung ist auf Anfrage auch in monostabiler Ausführung (tastend) lieferbar. Der Betriebsdruck richtet sich nach den eingebauten Eingangsplatten.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84818099
• Ursprungsland: IT

Über Ventilinseln

Eine Ventilinsel fasst mehrere Wegeventile, deren elektrische Ansteuerung und die gemeinsame Luftversorgung in einer Baugruppe zusammen. Statt jedes Ventil einzeln zu verdrahten und zu verschlauchen, führen ein Buskabel und eine Zuleitung an die Insel. Die Ventile schalten Durchflüsse von 200 bis 800 Nl/min bei Betriebsdrücken bis 10 bar.

Worauf es bei der Auswahl ankommt

• Zuerst die Funktion festlegen. Verfügbar sind unter anderem 5/2-Wege monostabil, 5/2-Wege bistabil als Impulsventil, 5/3-Wege mit geschlossener Mitte sowie Kombinationen aus 3/2-Wege NC und 3/2-Wege NO auf einer Scheibe.
• Der Anschluss entscheidet über den Verdrahtungsaufwand. Multipol eignet sich für überschaubare Inseln mit vorhandener Parallelverdrahtung, die Ausführung mit integriertem Profibus DP für die Anbindung an eine Feldbussteuerung.
• Die Schutzart richtet sich nach dem Einbauort. IP 65 für den Anbau direkt an der Maschine, IP 40 für den geschützten Schaltschrank.
• Der Durchfluss von 200 bis 800 Nl/min muss zum Volumen der angeschlossenen Antriebe und zur geforderten Taktzeit passen.
• Wo der Druck geregelt statt nur geschaltet wird, decken die Proportionalmodule einen Regelbereich von 0,05 bis 10 bar bei maximal 10,5 bar Eingangsdruck ab.

Typische Einsatzbereiche

• Zentrale Ventilstation für Handhabungs- und Montageanlagen mit vielen kurzen Zylinderwegen
• Dezentrale Ansteuerung direkt am Maschinenmodul in IP 65, um Schlauchlängen und Schaltzeiten zu verkürzen
• Verpackungs- und Abfülllinien, in denen Greifer, Schieber und Sauger über einen Feldbus koordiniert werden
• Anwendungen mit geregeltem Druck, etwa Anpresskräfte über die Proportionalmodule im Bereich 0,05 bis 10 bar
• Anlagen mit Vakuum- und Druckbetrieb an einer Insel über Ausführungen mit externer Steuerluft

Die Gehäuse bestehen aus Technopolymer, aus lackiertem Aluminium oder aus einer Kombination beider Werkstoffe, gedichtet wird mit NBR. Als Medium ist gefilterte, ungeölte Druckluft vorgeschrieben.
