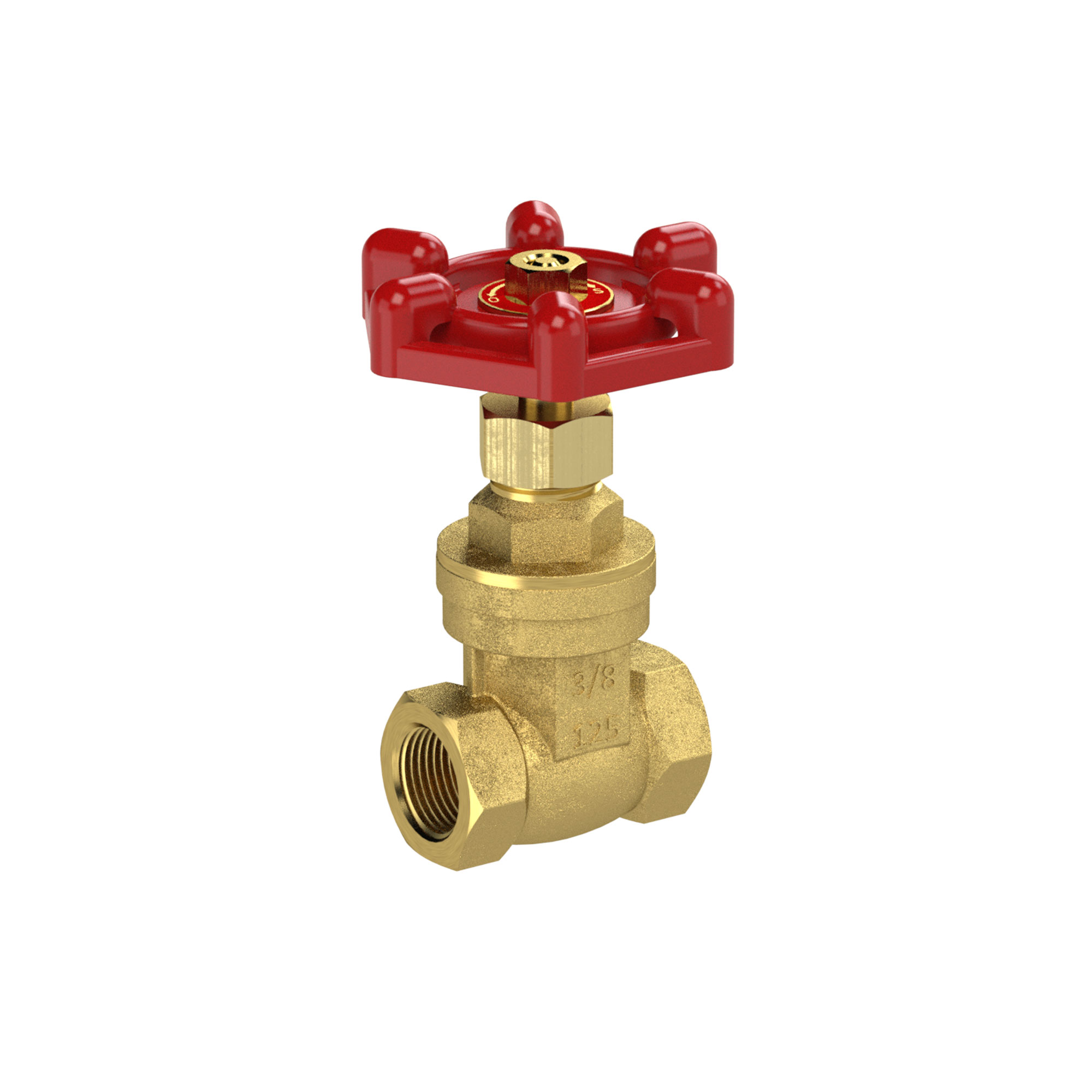

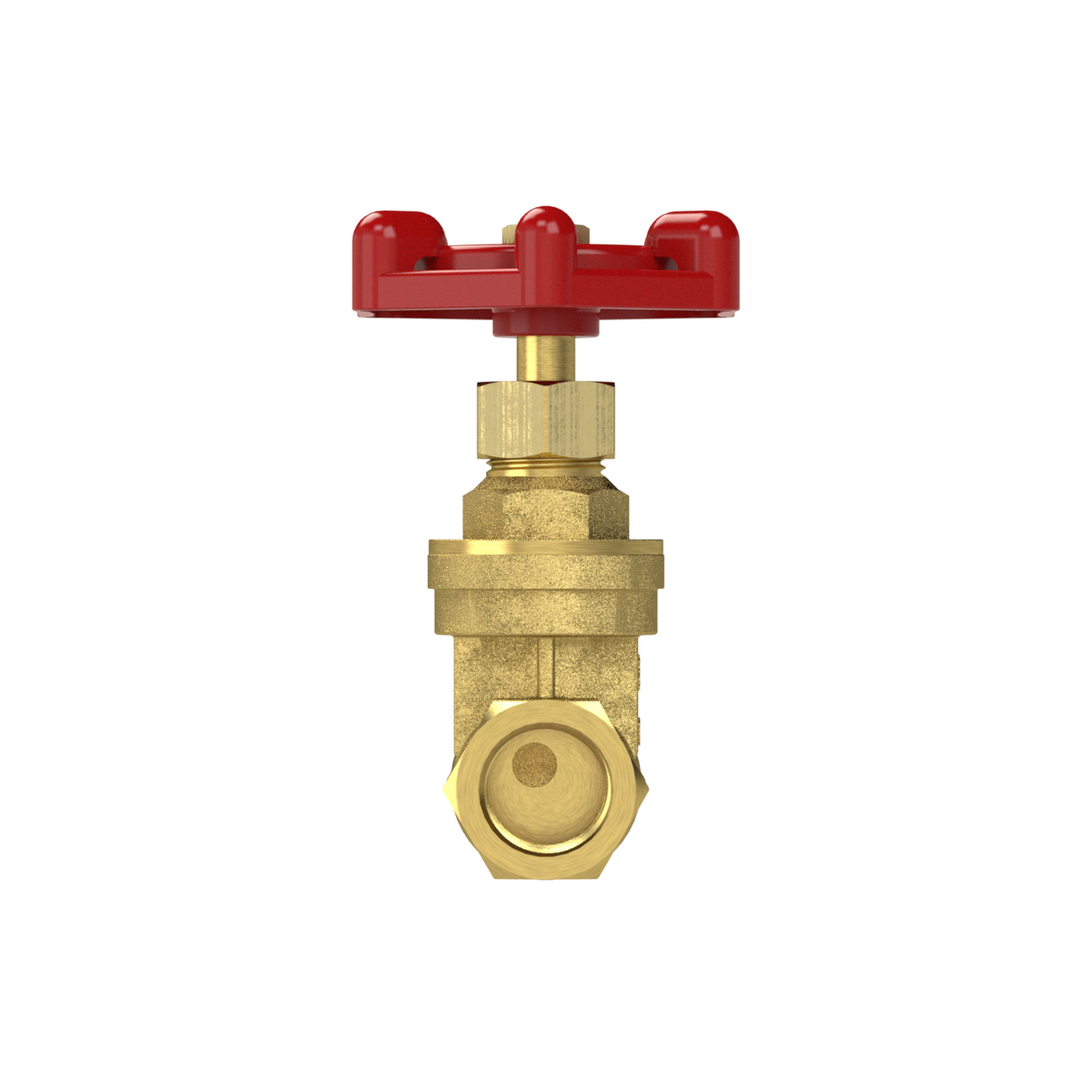

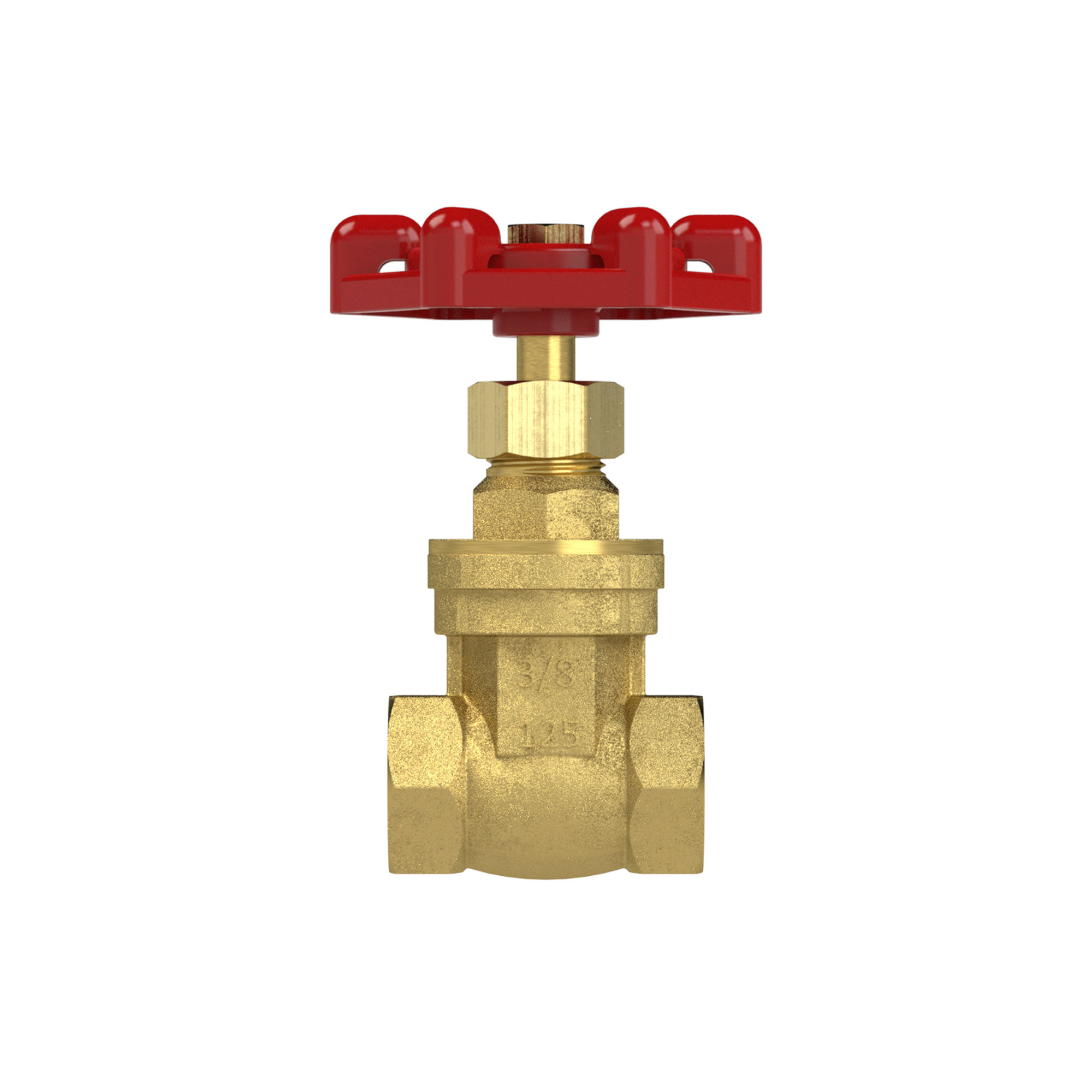

Muffen-Absperrschieber, ohne Spindelhub, Messing, G 1 1/2, DN 40 - Riegler 103779

Muffen-Absperrschieber, ohne Spindelhub, Messing, Mediumstemperatur max. 120°C, G 1 1/2, DN 40, PN max. 16 bar Öffnen / Schließen ohne Spindelhub

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84818069
• Ursprungsland: TW

Über Absperrschieber

Ein Absperrschieber schließt die Leitung über einen Keil, der quer zur Strömung fährt, und gibt im offenen Zustand nahezu den vollen Querschnitt frei. Die Gruppe deckt Muffenanschlüsse von G 3/8 bis G 3 und Nennweiten von DN 10 bis 70 mm ab. Der zulässige Betriebsdruck liegt je nach Gehäusewerkstoff bei 14 bis 16 bar.

Worauf es bei der Auswahl ankommt

• Gewinde G 3/8 bis G 3 und DN 10 bis 70 mm: beides folgt der vorhandenen Rohrleitung, die Muffenausführung wird direkt eingeschraubt.
• Gehäuse Messing oder Edelstahl 1.4401 / 1.4408: Edelstahl ist für aggressive Medien und Außenaufstellung gedacht, Messing deckt Druckluft- und Wasserleitungen im Gebäude ab.
• Betriebsdruck max. 14 bis 16 bar: die Messingschieber sind mit 16 bar angegeben, die Edelstahlschieber mit 14 bar.
• Durchfluss 67 bis 869 l/min: an der geforderten Menge entscheidet sich, welche Nennweite tatsächlich reicht.
• Ausführung mit oder ohne Spindelhub: ohne Spindelhub bleibt die Einbauhöhe beim Öffnen gleich, was in Schächten und engen Verteilern zählt.

Typische Einsatzbereiche

• Absperrstellen in Druckluft-Ringleitungen und an Anlagenzuführungen
• Wartungsabsperrung vor Filtern, Pumpen und Wasserzählern
• Kühl- und Heizkreise in der Gebäudetechnik
• Wasserleitungen im Anlagen- und Behälterbau
• Prozessleitungen, für die die Edelstahlausführung verlangt wird

Die Gehäuse bestehen aus Messing oder aus Edelstahl 1.4401 / 1.4408, die Abdichtung ist bei einem Teil der Baureihe aus PTFE ausgeführt. Freigegeben sind Betriebstemperaturen von -10 °C bis 120 °C, gefertigt wird in Taiwan und China.
