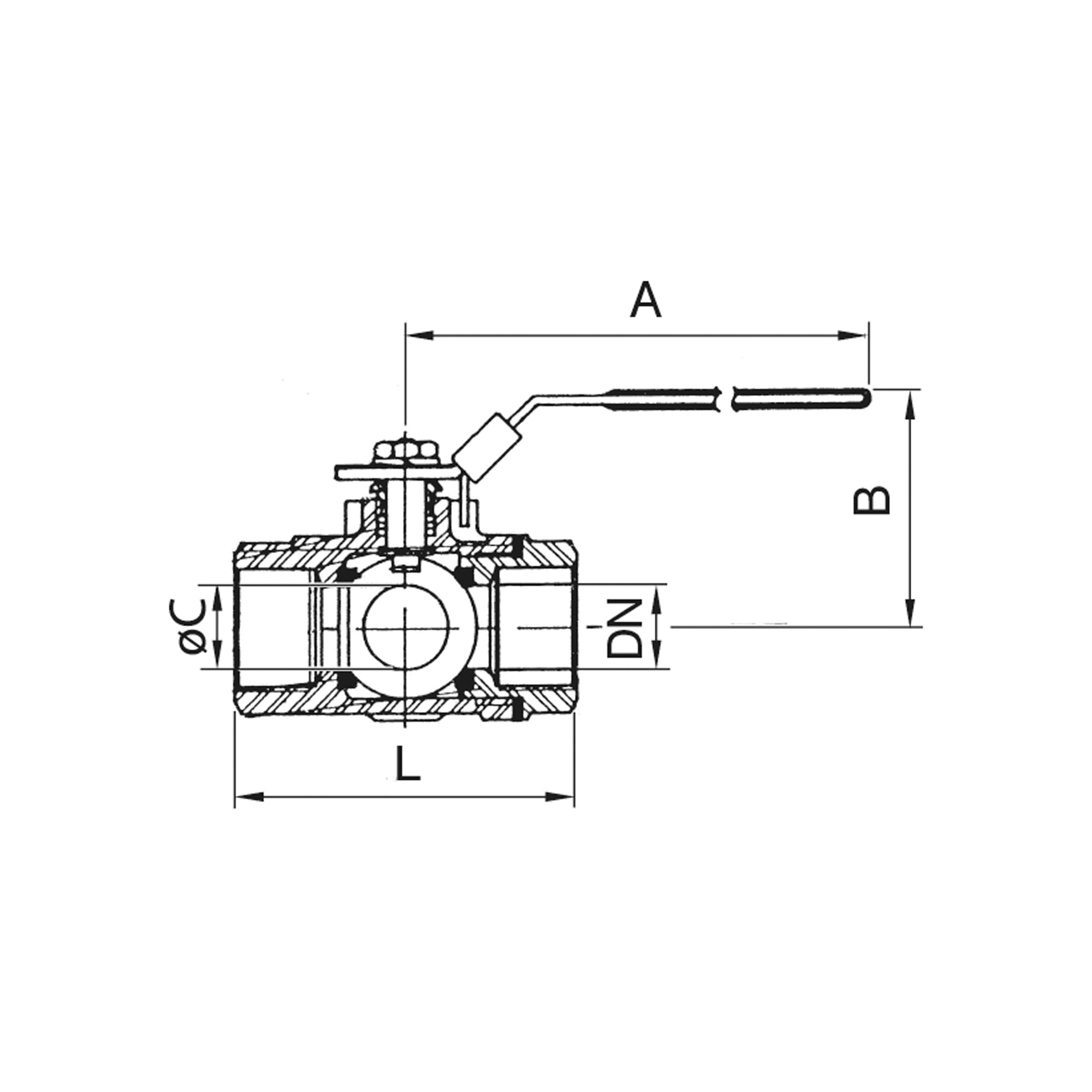

3-Wege-Kugelhahn, T-Bohrung, Edelstahl 1.4408, G 1 1/4, DN 32 - Riegler 103474

3-Wege-Kugelhahn, T-Bohrung, Edelstahl 1.4408, Betriebstemperatur max. 160 °C, G 1 1/4, DN 32, PN max. 63 bar Wahlweise mit L- oder T-Bohrung, reduzierter Durchgang. Allseitig dichtende Ausführung mit integrierter ISO-Flanschplatte (ISO 5211). Mehrere Schaltvarianten durch 360° Hebeldrehung.

Technische Daten

Normen und Herkunft

• Gewindenorm: DIN EN ISO 228-1
• Zolltarifnummer: 84818081
• Ursprungsland: TW

Über 3-Wege-Kugelhähne

Ein 3-Wege-Kugelhahn verteilt, mischt oder sperrt ein Medium an einer einzigen Stelle der Leitung, wo sonst zwei Armaturen und ein T-Stück nötig wären. Die Baureihe deckt DN 5 bis 50 mm ab, die Druckstufen reichen von PN 10 bis PN 63. Der Eintritt ist über alle Anschlüsse möglich, was mehrere Schaltvarianten je Hahn ergibt.

Worauf es bei der Auswahl ankommt

• Die Nennweite von DN 5 bis 50 mm richtet sich nach dem geforderten Durchfluss und nach der vorhandenen Leitung. Sie bestimmt zugleich die Baugröße des Hahns.
• Das Gewinde reicht von Rp 1/4 bis Rp 2 sowie G 1/8 IG bis G 1 1/4. Die Gewindenorm ist entweder ISO 7-1 oder DIN EN ISO 228-1, beide sind nicht gegeneinander austauschbar.
• Beim Gehäuse stehen Messing vernickelt, Messing vernickelt CW617N, Messing verchromt und Edelstahl 1.4408 zur Wahl. Edelstahl dort, wo Medium oder Umgebung Messing angreifen.
• Das Dichtmaterial ist PTFE, RTFE oder PTFE in Kombination mit FKM. Zusammen mit dem Gehäuse begrenzt es die Betriebstemperatur, die je nach Ausführung zwischen -20 °C und 180 °C liegt.
• Für die Varianten mit pneumatischem Antrieb wird zwischen einfachwirkend und doppeltwirkend entschieden. Einfachwirkend braucht nur eine Steuerleitung, doppeltwirkend wird in beide Richtungen pneumatisch gefahren.

Typische Einsatzbereiche

• Umschalten zwischen zwei Verbrauchern in Druckluft- und Gasleitungen
• Umleiten von Kühlwasser zwischen Vorlauf, Rücklauf und Bypass
• Bypass und Probenahme an Filter- und Aufbereitungsstationen
• Verteilen in Temperier- und Schmierkreisläufen an Maschinen
• Automatisierte Umschaltung in Prozessanlagen mit pneumatischem Antrieb

Die Gewinde sind nach ISO 7-1 oder DIN EN ISO 228-1 ausgeführt. Als Gehäusewerkstoffe kommen vernickeltes und verchromtes Messing sowie Edelstahl 1.4408 vor, gedichtet wird mit PTFE, RTFE oder PTFE mit FKM.
