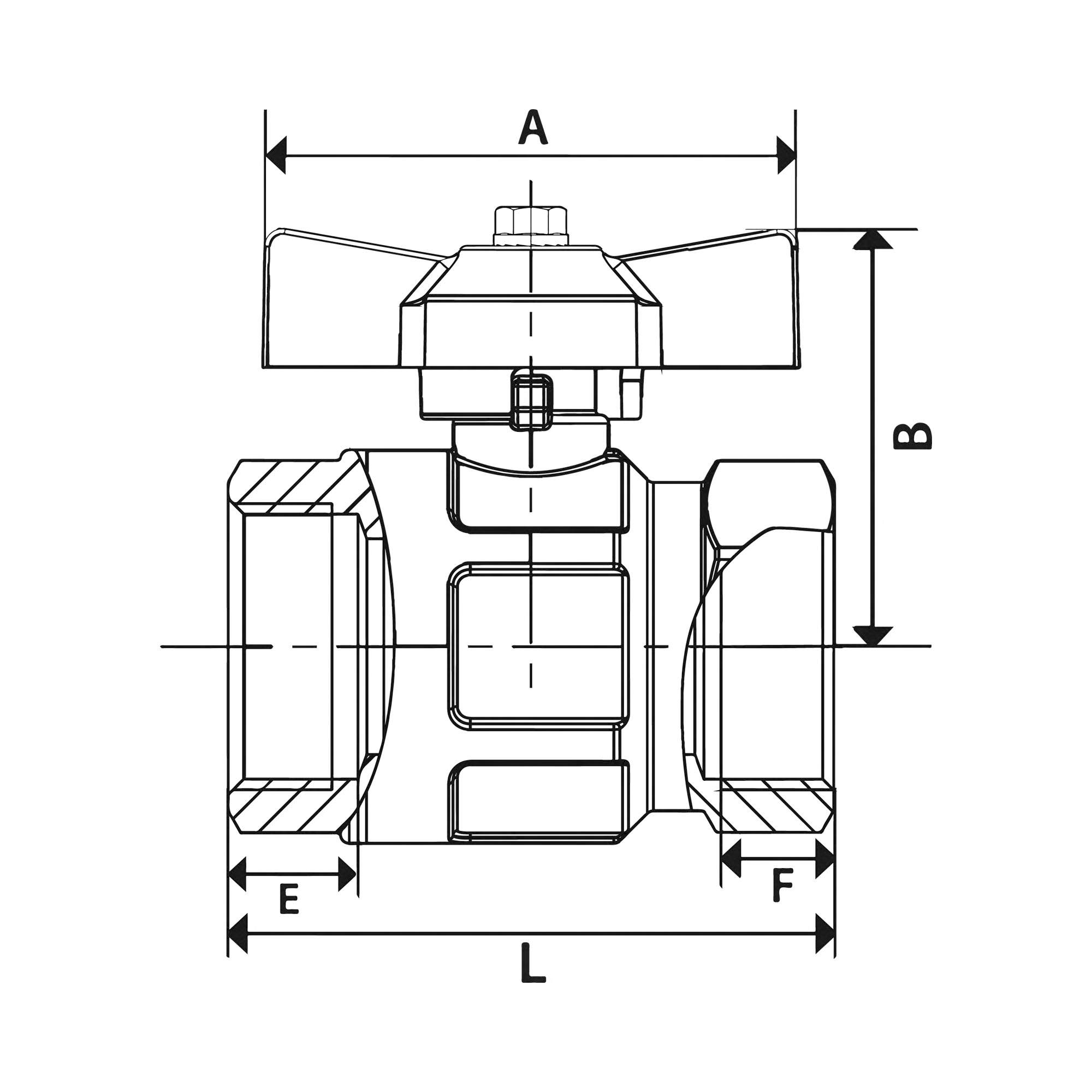

Kugelhahn Standardausführung, Flügelgriff, IG/IG, MS vern., G 3/4 - Riegler 103114

Kugelhahn mit Flügelgriff, Standardausführung, IG/IG, Messing vern., Betriebstemp. -20 °C bis 150 °C, G 3/4, DN 20, PN max. 40 bar Anwendungsbereich: Druckluft, Wasser, nicht giftige und nicht aggressive Gase, Heizungs- und Klimaanlagen.

Technische Daten

Normen und Herkunft

• Gewindenorm: DIN EN ISO 228-1, Toleranzklasse B
• Zolltarifnummer: 84818081
• Ursprungsland: IT

Über 2-Wege-Kugelhähne

Kugelhähne sperren eine Leitung mit einer Vierteldrehung ab und geben geöffnet den vollen Querschnitt frei. Die Baureihe umfasst Nennweiten von DN 5 bis DN 100 und Druckstufen von PN 12 bis PN 100, die Gewinde reichen von G 1/4 bis G 2 sowie Rp 1/2 bis Rp 1 1/4. Neben handbetätigten Ausführungen stehen pneumatisch und elektrisch angetriebene Varianten zur Verfügung.

Worauf es bei der Auswahl ankommt

• Nennweite DN 5 bis 100 und Druckstufe PN 12 bis 100: beides ergibt sich aus Leitungsquerschnitt und Systemdruck.
• Gewindeart: zylindrische G-Gewinde nach DIN EN ISO 228-1 und kegelige Gewinde nach ISO 7-1 bzw. DIN EN 10226 sind beide vertreten. Die Norm muss zum Gegenstück in der Leitung passen.
• Antrieb: neben Handhebeln gibt es pneumatische Antriebe doppeltwirkend, einfachwirkend federschließend und einfachwirkend federöffnend sowie elektrische Antriebe für 230 V AC / 50 Hz und 24 V DC. Federrückstellende Antriebe fahren bei Ausfall der Steuerluft in eine definierte Stellung.
• Gehäusewerkstoff: Messing vernickelt, verchromt oder blank, Edelstahl 1.4401 und 1.4408, Aluminium sowie pulverbeschichtetes Aluminium und die Kunststoffe PA und PA6/PC.
• Stellungsrückmeldung: erhältlich sind Ausführungen mit Mikroschalter, mit Induktivschalter und mit Induktivschalter in ATEX-Ausführung.

Typische Einsatzbereiche

• Absperren von Druckluftleitungen für Wartungs- und Umbauarbeiten
• Absperr- und Umschaltstellen in Wasser- und Kühlkreisläufen
• Prozessleitungen für neutrale Gase und Flüssigkeiten
• Fernbetätigtes Absperren über pneumatische oder elektrische Stellantriebe
• Absperrstellen mit Stellungsrückmeldung an die übergeordnete Steuerung

Die Gewinde sind nach DIN EN ISO 228-1, DIN EN 10226 oder ISO 7-1 ausgeführt, Anflanschplatten nach ISO 5211. Antriebe und Schalter erreichen je nach Ausführung IP 66/67 oder IP 68 nach DIN EN 60529.
