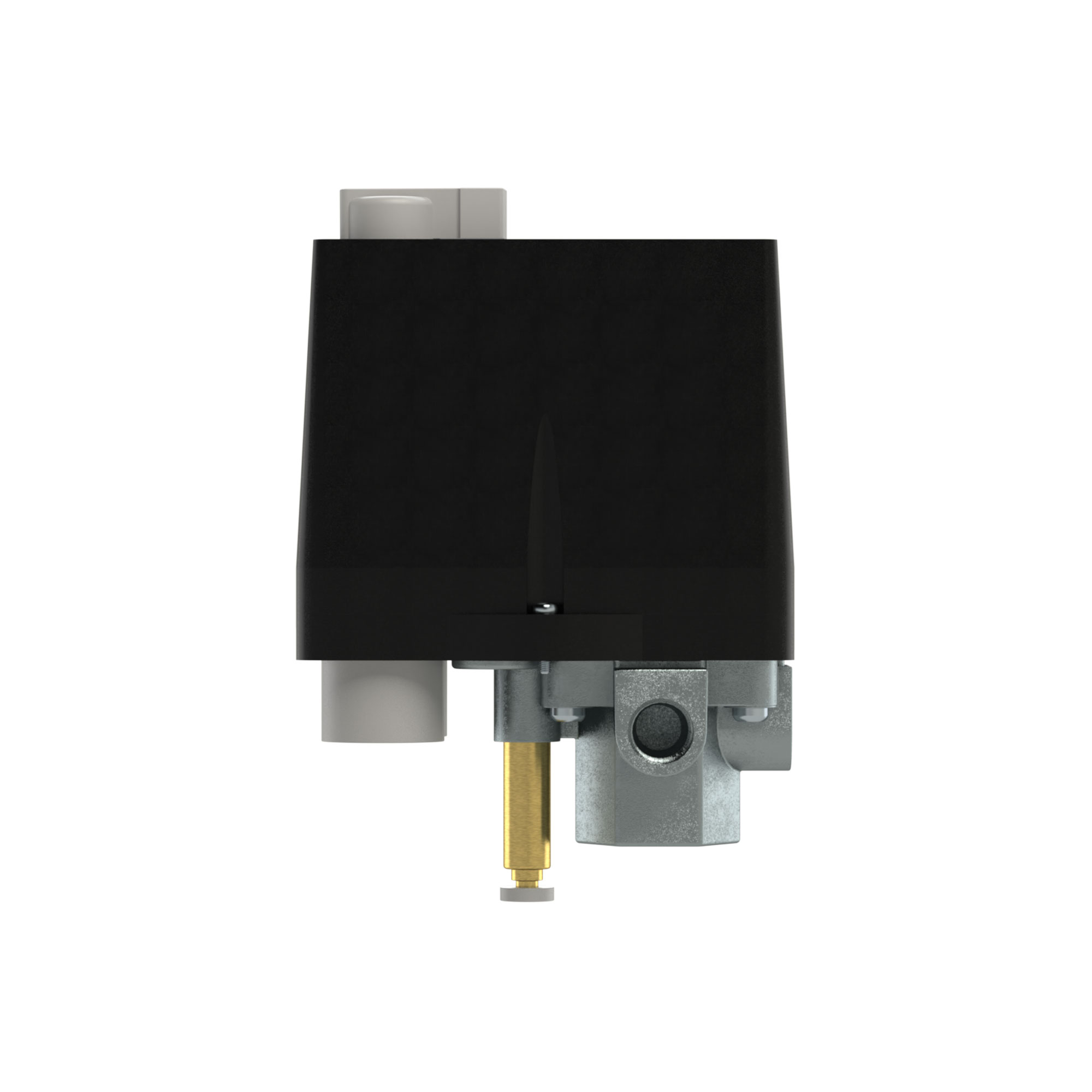

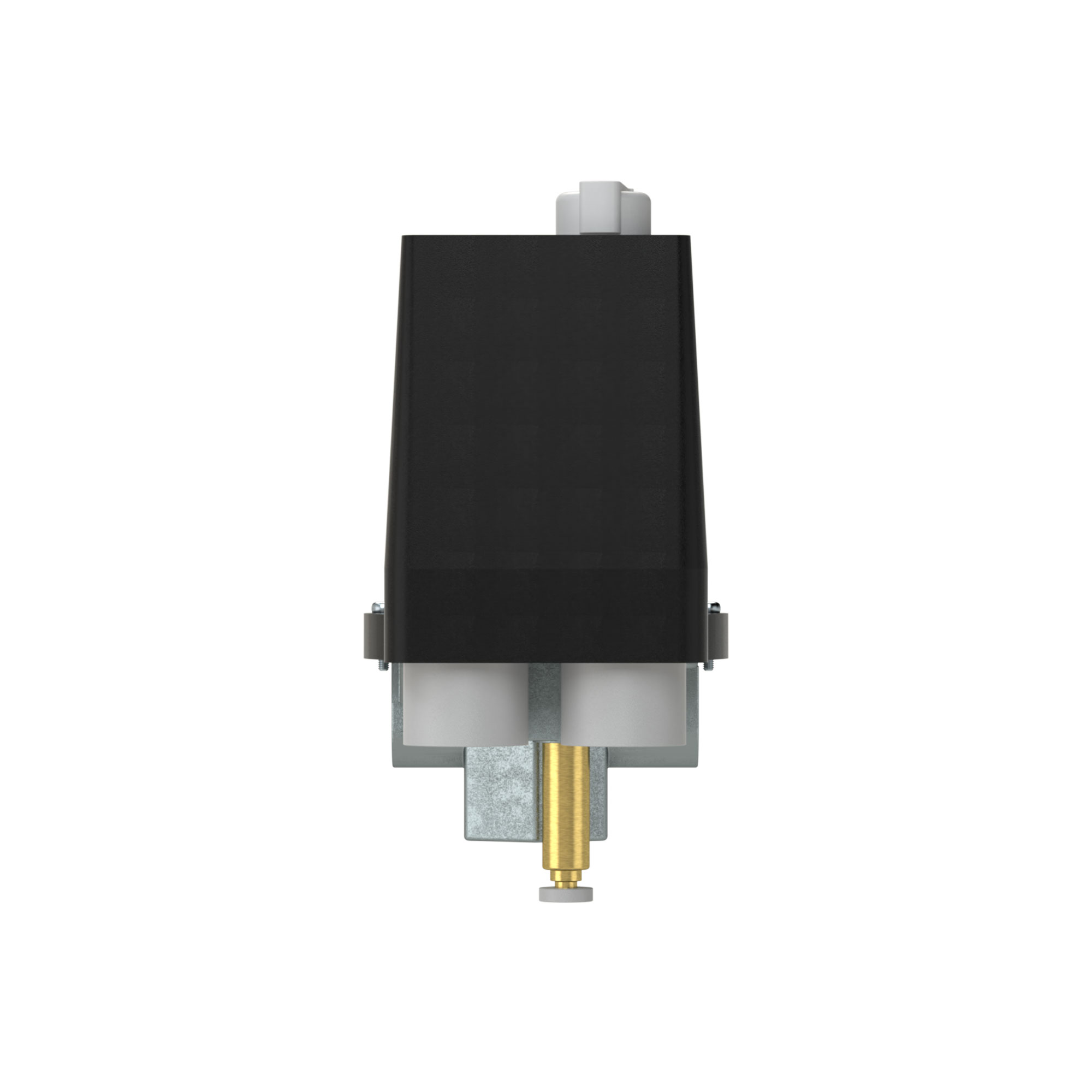

Kompressoren Drucksch. Drehstrom, F4 1/2, G 1/2, 4-11 bar,10-16 A - Riegler 103046

Druckschalter, Kompressoren, Drehstrom, F4 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 4 -11 bar, max. Belastung 10-16 A

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 85362010
• Ursprungsland: PL

Über Kompressoren Druckschalter

Der Kompressoren Druckschalter schaltet den Antriebsmotor ab, sobald im Behälter der eingestellte obere Druck erreicht ist, und startet ihn wieder, wenn der Druck auf den unteren Schaltpunkt fällt. Er ist damit das zentrale Regelorgan einer Kolbenkompressoranlage und übernimmt zugleich das Entlasten des Verdichters beim Abschalten. Die Gruppe ist für Mediumstemperaturen von -5 °C bis 80 °C ausgelegt.

Worauf es bei der Auswahl ankommt

• Ausführung: Wechselstromausführung oder Drehstromausführung. Entscheidend ist die Motorart des Kompressors, denn die beiden Bauformen sind nicht gegeneinander austauschbar. Zusätzlich gibt es Ausführungen ohne Entlastungsventil für Anlagen, die bereits ein separates Entlastungsventil besitzen.
• Einstellbereich: Belegt sind unter anderem 4 bis 11 bar, 6 bis 16 bar, 4 bis 12 bar sowie 2 bis 11 bar und 2,5 bis 16 bar. Der gewünschte Abschaltdruck des Behälters muss innerhalb des Bereichs liegen und nicht am Rand.
• Gewinde: G 1/4 IG oder G 1/2 IG, passend zum Anschluss am Druckbehälter oder am Rückschlagventil. Die kleineren Schalter mit Flansch F4 1/4 sitzen auf G 1/4, die größeren mit F4 1/2 auf G 1/2.
• Schutzart: IP 44 oder IP 54, je nach Aufstellort. In staubiger oder feuchter Umgebung ist IP 54 die höhere Stufe.
• Strombelastung und Motorleistung: Die Drehstromvarianten sind nach zulässigem Motorstrom gestaffelt, etwa 4 bis 6,3 A, 6,3 bis 10 A und 10 bis 16 A, daneben gibt es Ausführungen für 7,5 kW. Der Wert muss zum Typenschild des Motors passen.

Typische Einsatzbereiche

• Druckregelung an Kolbenkompressoren in Werkstatt, Handwerk und Kfz-Betrieb
• Ersatz eines defekten Schalters an einer bestehenden Kompressoranlage
• Steuerung von Kompressoren mit Drehstrommotor im Produktionsbetrieb
• Behälteranlagen, bei denen das Entlasten des Verdichters über ein separates Ventil erfolgt
• Mobile Kompressoreinheiten auf Anhängern und Servicefahrzeugen

Die Gruppe umfasst 31 Artikel für Mediumstemperaturen von -5 °C bis 80 °C in den Schutzarten IP 44 und IP 54. Gefertigt wird in Polen und Deutschland.
