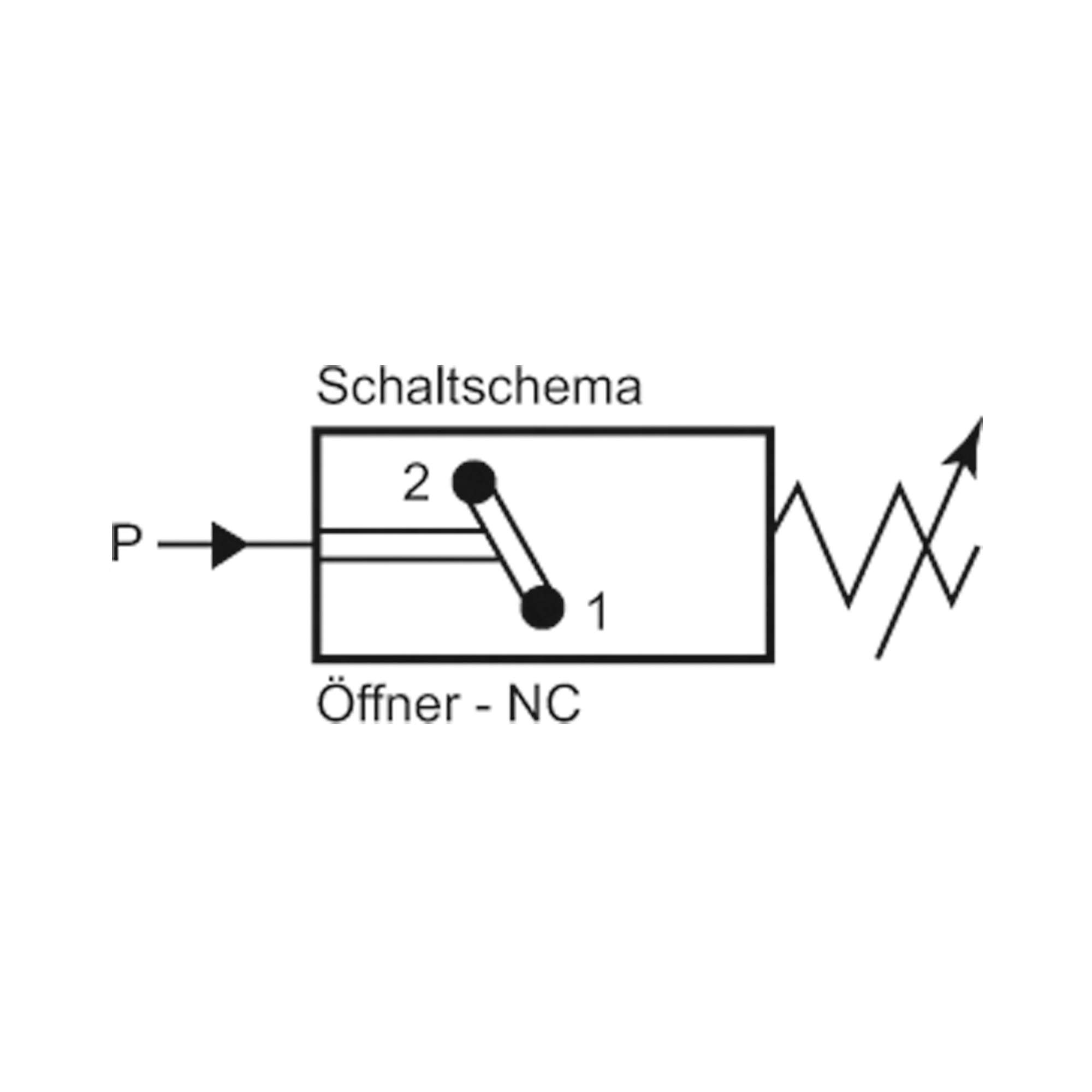

Druckschalter, Standard, Stahl verz., G 1/8, 1 - 10 bar, Öffner - Riegler 103000

Druckschalter Standardausführung, Stahl verzinkt, Umgebungstemp. -25 °C bis 85 °C, G 1/8, Einstellbereich 1 - 10 bar, Öffner Für flüssige, nicht korrosive und gasförmige Medien. Problemlos verstellbar auch unter Druck. Integrierbar in jeder Einbaulage. Druckeinstellung durch Innensechskantschraube.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 85365019
• Ursprungsland: DE

Über Mechanisch betätigt

Mechanisch betätigte Druckschalter geben ein elektrisches Signal ab, sobald der eingestellte Druck erreicht oder wieder unterschritten wird, und binden damit einen pneumatischen Kreis an die Steuerung an. Die Kontaktfunktion ist als Wechselkontakt, Schließer oder Öffner erhältlich. Angeschlossen wird über G 1/8 und G 1/4, über M10x1,0 AG oder über einen Flansch.

Worauf es bei der Auswahl ankommt

• Funktion: Wechselkontakt, Schließer oder Öffner, entschieden nach der Logik der Steuerung und dem gewünschten Verhalten im drucklosen Zustand.
• Gewinde: G 1/8 AG, G 1/4 AG oder G 1/4 IG sowie M10x1,0 AG, alternativ die Flanschausführung für den Anbau an Blöcke.
• Schutzart: IP 65 nach DIN 43650 beziehungsweise IP 67 mit M12x1-Stecker, je nach Feuchte und Reinigung am Einbauort.
• Gehäuse und Werkstoff: Spezialdruckguss oder Technopolymer, Anbauteile in Stahl verzinkt, Messing, Aluminium schwarz eloxiert oder Kunststoff (PA 61/XT).
• Eingangsdruck: Ein Teil der Typen ist auf maximal 15 bar begrenzt, was vor der Auswahl gegen den Netzdruck zu prüfen ist.

Typische Einsatzbereiche

• Überwachung des Netzdrucks in der Druckluftversorgung
• Freigabe von Spannvorrichtungen erst nach Erreichen des Solldrucks
• Kompressor- und Pumpensteuerung über einen Schaltpunkt
• Verriegelung von Maschinenfunktionen bei Druckabfall
• Meldung an die Steuerung, wenn ein Filter zusetzt und der Druck einbricht

Als Medium ist gefilterte Druckluft mit oder ohne Ölung vorgesehen, geölte Luft muss dauerhaft geölt bleiben. Gedichtet wird mit NBR, gefertigt in Deutschland, Italien und Polen.
