Kontaktmanometer, G 1/2 radial unten, Messber. 0-400,0 bar, Ø 100 - Riegler 102606

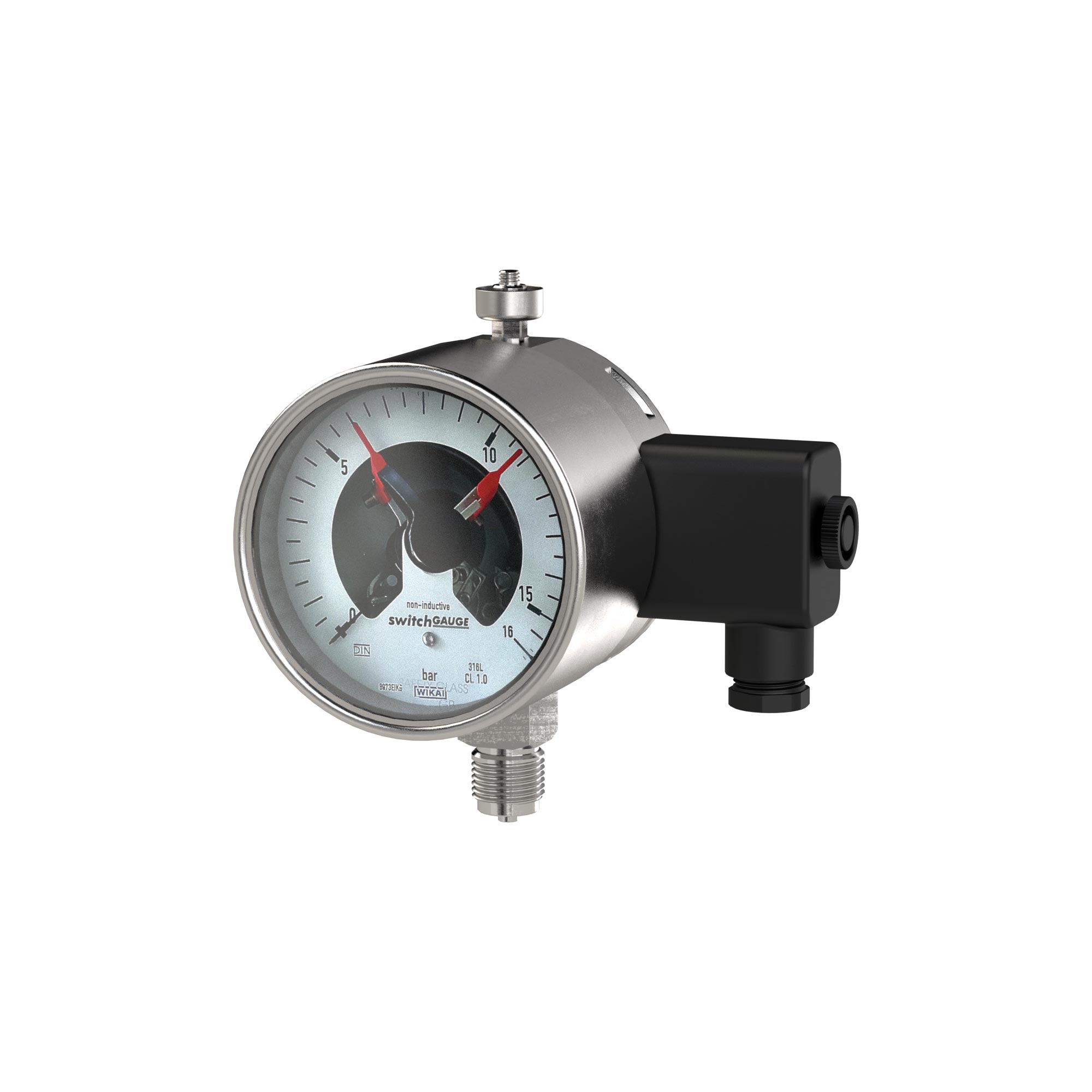

Kontaktmanometer mit Magnetspringkontakt, Anschluss radial unten, G 1/2, Typ PGS21, Güteklasse 1,0, Messber. 0 - 400,0 bar, Ø 100 Rohrfedermanometer in Robustausführung mit elektrischem Grenzsignalgeber (Magnetspringkontakt), Kontaktart 821.21. Der elektrische Grenzsignalgeber öffnet einen Stromkreis bei Erreichen des ersten eingestellten Grenzwerts und schließt ihn wieder bei Erreichen des zweiten Wertes. Geeignet für gasförmige, flüssige, nicht hochviskose und nicht kristallisierende Messstoffe, die Kupferlegierungen nicht angreifen. Nennbetriebsstrom: Einschaltstrom 1,0 A Ausschaltstrom 1,0 A Dauerstrom 0,6 A Kontaktbelegung 821.21: 1. Kontakt öffnet bei Überschreiten der Sollwerte 2. Kontakt schließt bei Überschreiten der Sollwerte

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 90262040
• Ursprungsland: PL

Über Kontaktmanometer

Kontaktmanometer zeigen den Druck mechanisch an und schalten zusätzlich einen elektrischen Grenzsignalgeber, sobald ein eingestellter Grenzwert erreicht ist. Die 32 Ausführungen dieser Gruppe haben den Anschluss G 1/2 AG, Gehäusedurchmesser von 100 bis 160 mm und Messbereiche bis 600 bar. Damit ersetzt ein Gerät die Kombination aus Anzeige und separatem Druckschalter.

Worauf es bei der Auswahl ankommt

• Messbereich max.: 0 bis 600 bar. Den Endwert so wählen, dass der Schaltpunkt im gut auflösenden Bereich der Skala liegt und nicht am Skalenrand.
• Durchmesser: 100 bis 160 mm. Das größere Gehäuse ist aus Entfernung besser ablesbar, das kleinere spart Platz in der Messtafel.
• Gewinde: einheitlich G 1/2 AG. Weicht die Messstelle ab, wird der Übergang über eine Manometerverschraubung hergestellt.
• Mediumstemperatur: von -20 °C bis je nach Ausführung 80 bis 200 °C. Bei heißen Medien ist die Angabe des einzelnen Artikels maßgeblich.
• Elektrische Daten: Nennbetriebsspannung und Schaltleistung sind je Artikel angegeben und müssen zum angeschlossenen Stromkreis passen, bei induktiven Lasten ist das entscheidend.

Typische Einsatzbereiche

• Grenzwertüberwachung an Kompressoren und Pumpen mit Meldung an die Steuerung.
• Alarm bei Druckabfall in Hydraulikaggregaten und Druckluftnetzen.
• Filterüberwachung, bei der ein steigender Vordruck den Wechselzeitpunkt anzeigt.
• Druckhaltung in Behältern und Speichern, bei der ein Nachspeisen ausgelöst wird.
• Prozessanlagen, in denen Anzeige vor Ort und Signal an die SPS in einem Gerät zusammenfallen sollen.

Die Gehäuse bestehen durchgängig aus CrNi-Stahl 1.4301, gefertigt wird in Polen und Deutschland. Der Grenzsignalgeber arbeitet als Magnetspringkontakt, der den Stromkreis beim Erreichen des eingestellten Grenzwerts öffnet und beim zweiten Grenzwert wieder schließt.
