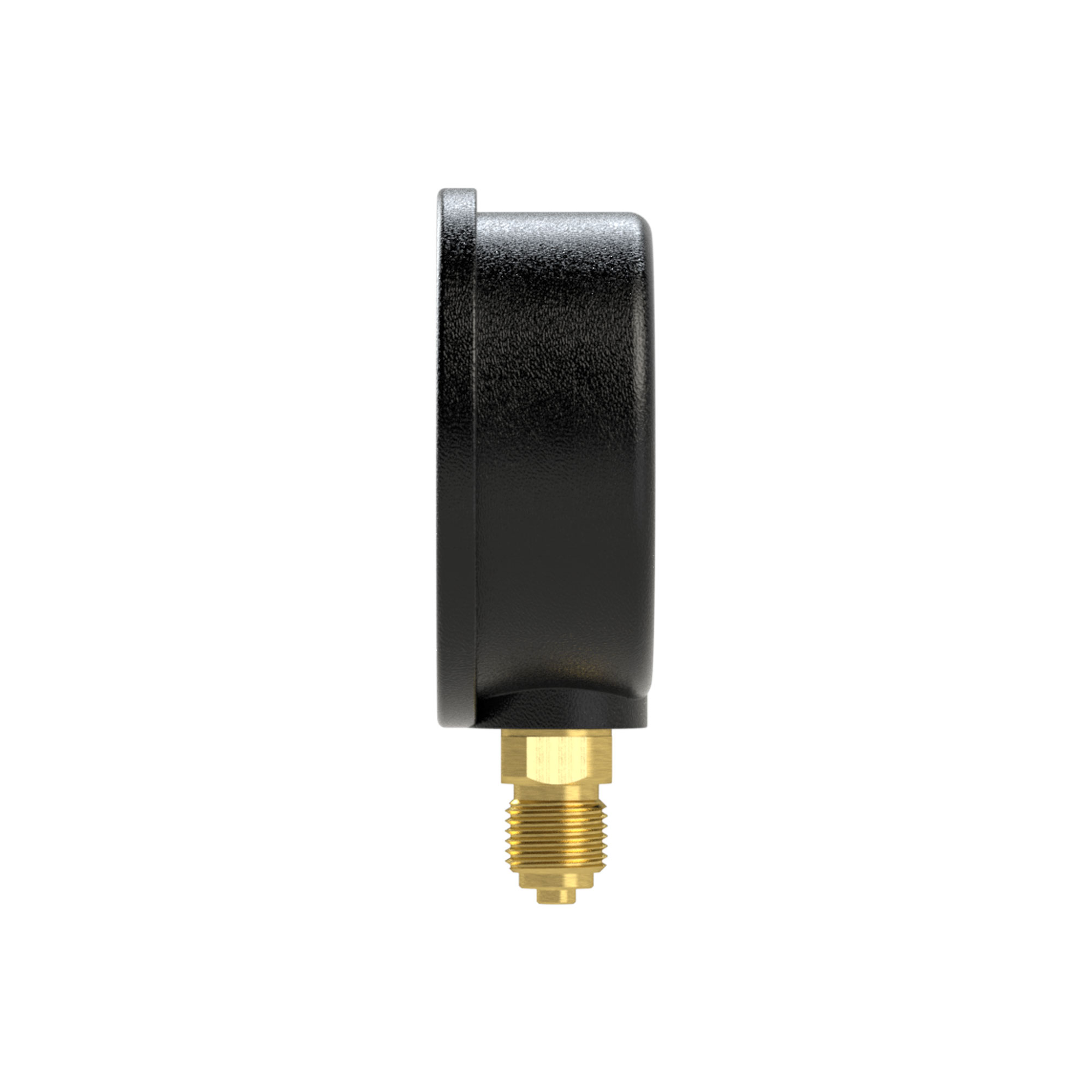

Glyzerinmanometer, Kunststoff, G 1/4 unten, 0 - 40,0 bar, Ø 63 - Riegler 102082

Glyzerinmanometer mit Kunststoffgeh., Doppelskala bar/psi, Anschluss radial unten, G 1/4, Gütekl. 2,5, Messber. 0 - 40,0 bar, Ø 63 Rohrfedermanometer mit Glyzerinfüllung. Für Messstellen mit hohen dynamischen Druckbelastungen und Vibrationen. Geeignet für gasförmige, flüssige, nicht hochviskose und nicht kristallisierende Messstoffe, die Kupferlegierungen nicht angreifen.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 90262040
• Ursprungsland: PL

Über Glyzerinmanometer

Die Glyzerinfüllung dämpft den Zeiger und schützt das Messwerk dort, wo Druckstöße und Vibration ein trockenes Manometer schnell unbrauchbar machen. Die Gruppe erfasst Messbereiche bis 600 bar in Nenngrößen von 63 bis 160 mm. Der Anschluss erfolgt über G 1/4 AG oder G 1/2 AG.

Worauf es bei der Auswahl ankommt

• Messbereich max. bar: Die Endwerte reichen bis 600 bar, ein Teil der Skalen beginnt im Vakuumbereich bei -1 bar. Den Bereich so legen, dass der Betriebsdruck nicht am Skalenende steht.
• Durchmesser: 63 bis 160 mm. Der Wert bestimmt die Ablesbarkeit und den Platzbedarf am Aggregat oder in der Blende.
• Gewinde: G 1/4 AG und G 1/2 AG. Die größere Ausführung findet sich üblicherweise an den großen Nenngrößen und an Messstellen mit stärkerer mechanischer Belastung.
• Gehäuse: Zur Wahl stehen CrNi-Stahl 1.4301, Pressmessing und schwarzer Kunststoff mit Frontflansch. Der Frontflansch ist die Variante für den Einbau in eine Schalttafel.
• Mediumstemperatur: Ausgewiesen sind -20 °C nach unten und je nach Ausführung 60 bis 100 °C nach oben. Bei heißeren Medien gehört eine Vorschaltstrecke davor.

Typische Einsatzbereiche

• Hydraulikaggregate mit pulsierender Pumpenförderung.
• Kompressoren und Verdichter, bei denen der Zeiger sonst dauerhaft schwingt.
• Mobile Maschinen und Anbaugeräte mit Fahrerschütterungen.
• Prüfstände mit schnellen Druckwechseln.
• Pumpen- und Filterstationen, an denen der Wert im Betrieb dauerhaft abgelesen wird.

Alle 387 Artikel sind Rohrfedermanometer mit Glyzerinfüllung, das Gehäuse besteht aus CrNi-Stahl 1.4301, Pressmessing oder schwarzem Kunststoff. Gefertigt wird in Polen, Taiwan und Deutschland.
