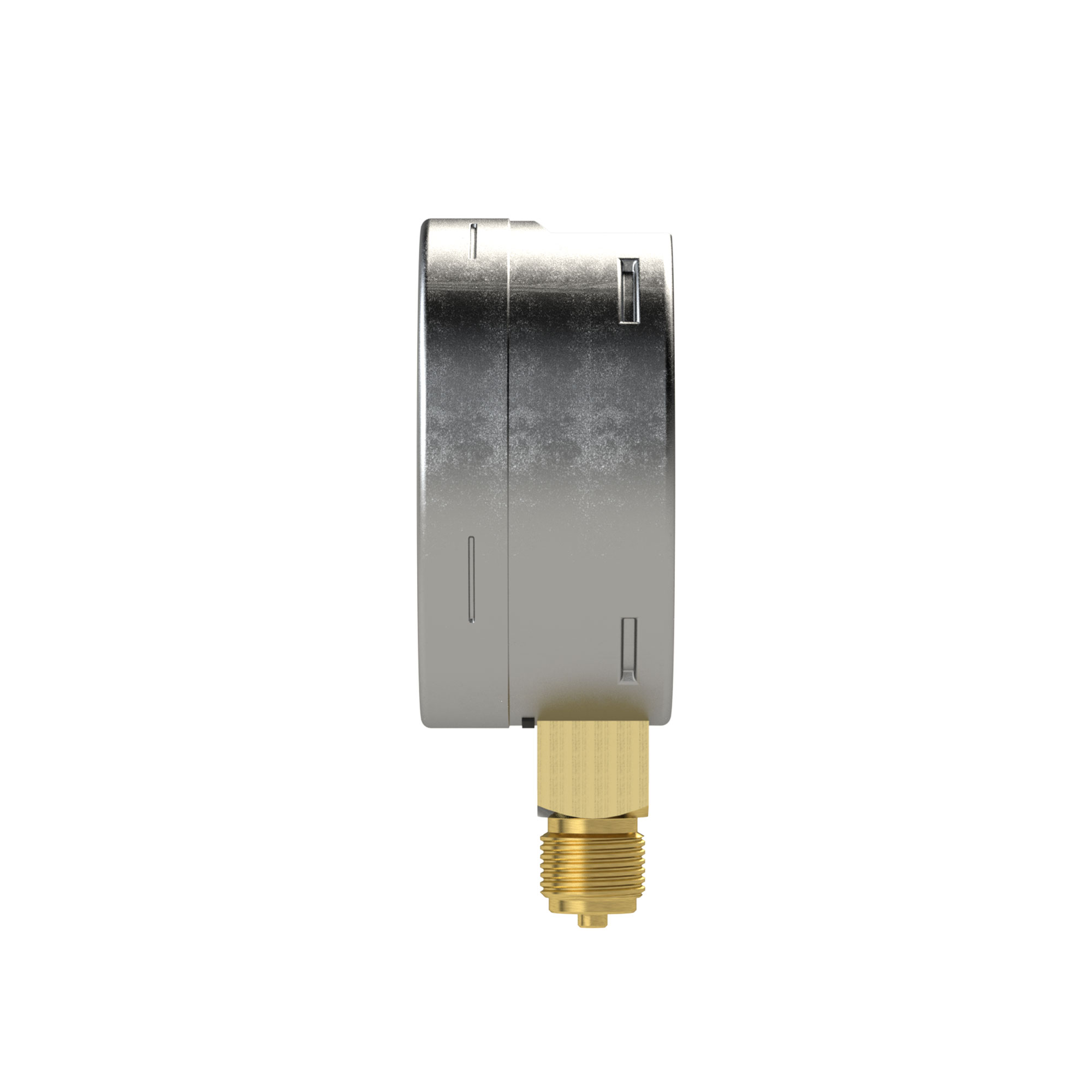

Manometer, Robustausführung, G 1/2 unten, -1 / 0,0 bar, Ø 100 - Riegler 102016

Mano. in Robustausf. mit CrNi-Stahlgeh., Anschluss radial unten, G 1/2, Typ 212.20, Güteklasse 1,0, Messber. -1 / 0,0 bar, Ø 100 Rohrfedermanometer in Robustausführung. Geeignet für gasförmige, flüssige, nicht hochviskose und nicht kristallisierende Messstoffe, die Kupferlegierungen nicht angreifen.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 90262040
• Ursprungsland: PL

Über Manometer in Robustausführung

Rohrfedermanometer in Robustausführung zeigen den Betriebsdruck unmittelbar an der Anlage an, ohne Hilfsenergie und ohne Verkabelung. Die Baureihe deckt Messbereiche von 0 bis 600 bar ab und wird über das Anschlussgewinde G 1/2 AG eingebunden. Das Gehäuse aus CrNi-Stahl 1.4301 verträgt auch feuchte und schmutzige Umgebungen.

Worauf es bei der Auswahl ankommt

• Messbereich max. bar: von 0 bis 600 bar wählbar. Sinnvoll ist ein Endwert, bei dem der übliche Betriebsdruck im mittleren Skalendrittel liegt, damit Ablesegenauigkeit und Federstandzeit stimmen.
• Durchmesser: die Gruppe reicht von 100 bis 160 mm. Der größere Nenndurchmesser lohnt sich, wenn das Gerät aus einigen Metern Entfernung abgelesen wird, der kleinere spart Platz an Tafel und Verteiler.
• Gewinde: alle 52 Artikel haben G 1/2 AG. Der Gegenpart in der Leitung muss dazu passen, sonst ist ein Adapter einzuplanen.
• Mediumstemperatur: zulässig sind -40 °C bis 80 °C. Bei heißeren Medien gehört ein Wassersackrohr oder eine Kühlstrecke vor das Messgerät.
• Gehäuse: CrNi-Stahl 1.4301 ist durchgängig vorgesehen und damit auch für Waschanlagen und Außenaufstellung geeignet.

Typische Einsatzbereiche

• Druckluftnetze und Kompressorstationen, wo der Netzdruck vor Ort ablesbar bleiben muss
• Hydraulikaggregate und Prüfstände mit Drücken bis in den dreistelligen bar-Bereich
• Pumpen- und Filterstationen zur Kontrolle von Vor- und Nachdruck
• Kühl- und Prozesswasserkreise mit gasförmigen oder flüssigen, nicht kristallisierenden Medien
• Wartungs- und Servicestellen, an denen ein anzeigendes Gerät die Sensorik ergänzt

Alle 52 Artikel dieser Gruppe haben ein Gehäuse aus CrNi-Stahl 1.4301, Fertigungsland ist Polen. Geeignet sind gasförmige und flüssige Messstoffe, die nicht hochviskos oder kristallisierend sind und Kupferlegierungen nicht angreifen.
