Chopperverstärker (zur Schaltschrankmontage), 24 V DC - Riegler 101651

Chopperverstärker (zur Schaltschrankmontage), 24 V DC, für Proportional-Regelventil »posiflow«, Temperaturbereich -10 °C bis 60 °C Zur Umwandlung des Einheitssignals 0 - 10 V, 0 - 20 mA oder 4 - 20 mA (einstellbar) in einen eingeprägten Strom (0 - 1 A). Der eingeprägte Strom ist pulsbreitenmoduliert und sorgt für eine hysteresearme und temperaturstabile Ansteuerung. Mit einstellbarer Zeitrampe (EIN/AUS, einstellbar von 0,1 bis 3 Sek.). Der minimale und maximale Versorgungsstrom für die Spule ist in Abhängigkeit von den Regelsignalen einstellbar.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84818079
• Ursprungsland: DE

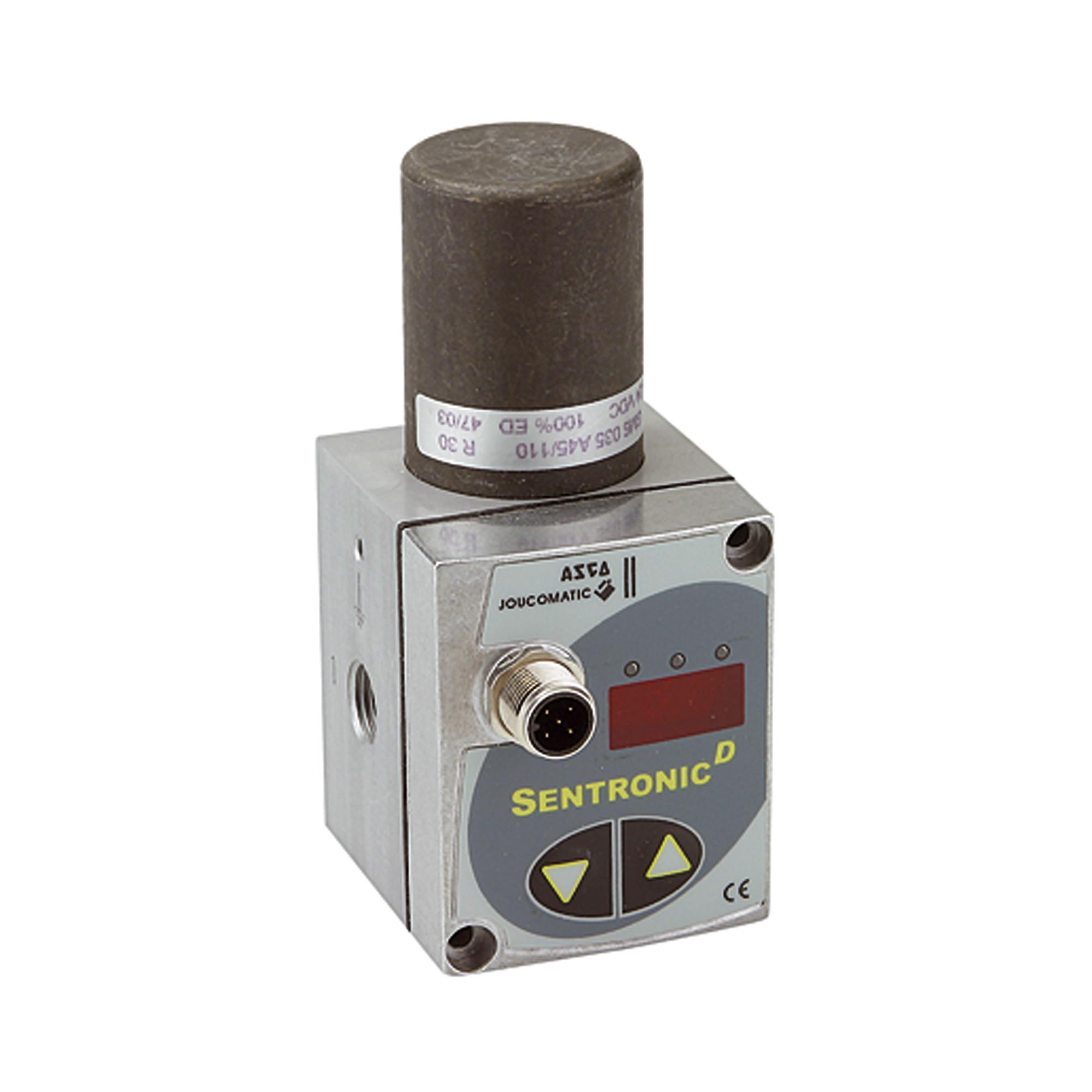

Über Proportionalventile

Proportionalventile stellen Druck oder Durchfluss stufenlos nach einem elektrischen Sollwert ein, statt nur zwischen offen und geschlossen umzuschalten. Die Gruppe arbeitet mit Nennweiten von DN 1,2 bis 8 mm an den Gewinden G 1/8, G 1/4 und G 3/8. Ein Teil der Ventile regelt den Druck im Bereich 0 bis 10 bar, ein anderer den Durchfluss.

Worauf es bei der Auswahl ankommt

• Regelgröße zuerst: die Druckregler der Gruppe sind als 3-Wege-Ausführung mit einem Arbeitsdruck von 0 bis 10 bar ausgelegt, die Durchflussregler arbeiten stromlos geschlossen und werden über die Betriebsdruck-Differenz ausgelegt.
• DN 1,2 bis 8 mm zusammen mit dem Durchfluss von 470, 780 oder 1750 l/min. Die Nennweite entscheidet, wie viel Luft das Ventil im geöffneten Zustand durchlässt, und damit über die Dynamik des Regelkreises.
• Gewinde G 1/8, G 1/4 oder G 3/8 nach der vorhandenen Verrohrung. Größere Nennweiten sind in der Gruppe an die größeren Gewinde gekoppelt.
• Medium: ein Teil der Ventile ist für Luft, neutrale Gase, Wasser und Öl freigegeben, ein anderer nur für Luft oder neutrale Gase mit vorgeschriebener Filterung von 50 µm, geölt oder ungeölt.
• Dichtmaterial FKM oder NBR und Gehäuse aus Messing, Aluminium oder PA. FKM erweitert die Medienverträglichkeit, das Gehäusematerial folgt der Einbauumgebung und dem zulässigen Temperaturfenster von -10 bis 0 °C am unteren und 50 bis 90 °C am oberen Ende.

Typische Einsatzbereiche

• Elektronische Druckregelung an Prüfständen und Messplätzen
• Kraft- und Andruckregelung an pneumatischen Zylindern und Spannvorrichtungen
• Dosier- und Durchflussregelung von Luft oder neutralen Gasen in Prozessanlagen
• Regelkreise mit Wasser oder Öl, sofern die gewählte Ausführung dafür freigegeben ist
• Sollwertgeführte Anlagen mit 24 V DC Ansteuerung und digitaler Kommunikation

Gedichtet wird mit FKM oder NBR, die Gehäuse bestehen aus Messing, Aluminium oder PA. Bei den Ausführungen mit Filtervorgabe ist eine Druckluftaufbereitung von 50 µm einzuhalten, gefertigt wird in Deutschland, Polen, Ungarn und den Niederlanden.
