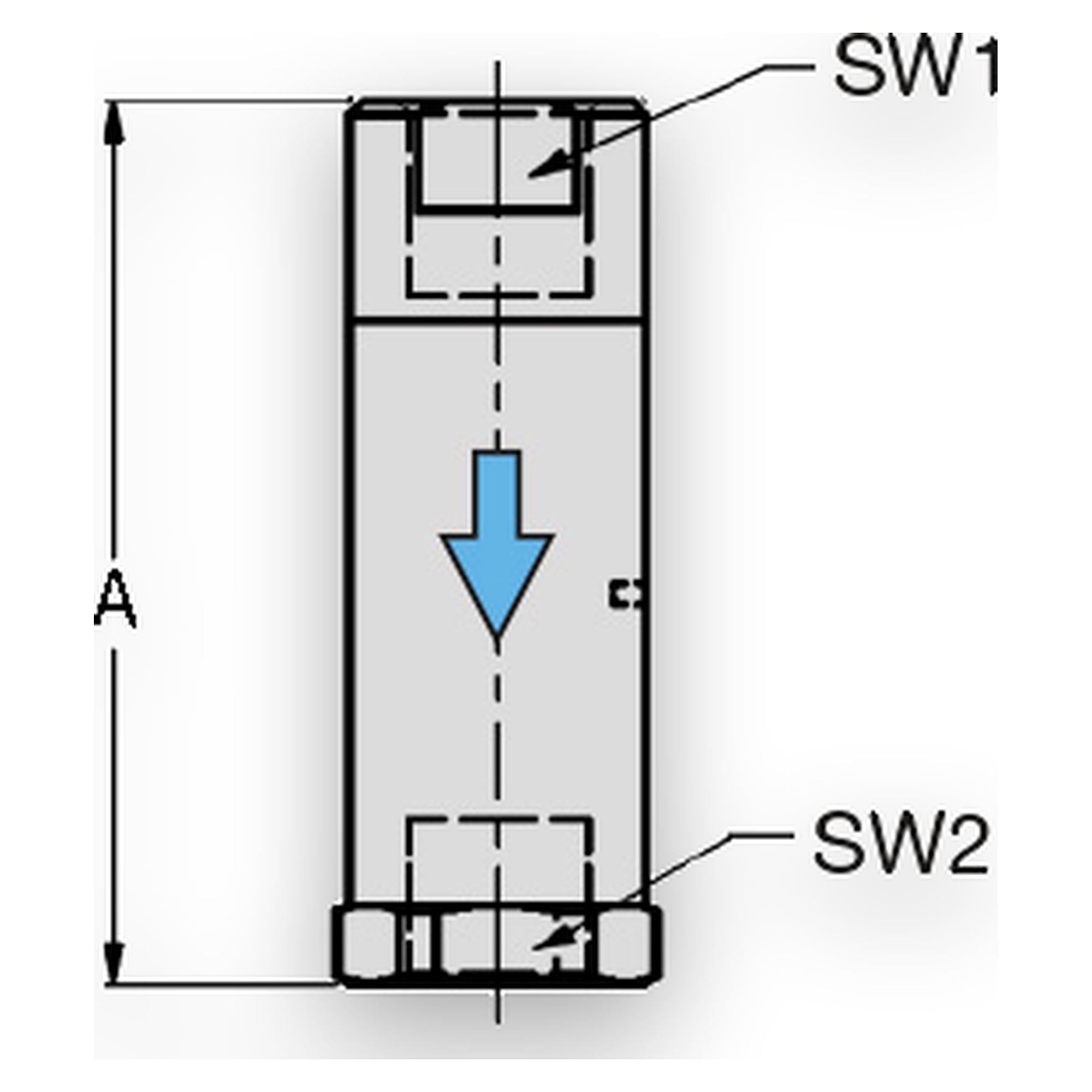

Inline-Druckregler, 2 x IG, mit Sekundärentlüftung, G 1/2, 4 bar - Riegler 101485

Inline-Druckregler, 2 x IG, mit Sekundärentlüftung, vordruckabhängig, G 1/2, Arbeitsdruck (voreingestellt) 4 bar, PN max. 25 bar Die meisten pneumatischen Werkzeuge sind mittels einer Schnellverschlusskupplung direkt ans Druckluftnetz angeschlossen und werden somit meist mit einem höheren Druck als benötigt versorgt. Dadurch erhöht sich der Verbrauch, die Werkzeuge werden überlastet. Die automatische Sekundärentlüftung sorgt für zusätzliche Sicherheit. Wenn nun das Werkzeug vom Schlauch getrennt wird, verbleibt werkzeugseitig noch ein Restdruck, welcher für kurze Zeit, selbst nach dem Abschalten noch funktionsfähig bleibt. Eine unabsichtliche Betätigung des Werkzeugs kann somit zu schweren Verletzungen des Anwenders führen (Tacker und Nagelpistolen können noch bis zu 10 Schuss abgeben). Durch den Einsatz von voreingestellten, auf die Anwendung abgestimmten Inline-Druckreglern wird dieser Effekt verhindert und dadurch Energieeffizienz und Wirtschaftlichkeit erreicht.

Technische Daten

Normen und Herkunft

• Zolltarifnummer: 84811099
• Ursprungsland: CH

Über Druckregler

Druckregler halten den Ausgangsdruck konstant, auch wenn der Eingangsdruck schwankt oder die Entnahme wechselt. Die Baureihe deckt Regelbereiche mit Untergrenzen von 0 bis 5 bar und Obergrenzen von 1 bis 200 bar ab, bei Eingangsdrücken bis 60 bar. Die Anschlüsse reichen von G 1/8 bis G 2.

Worauf es bei der Auswahl ankommt

• Regelbereich: die Untergrenzen liegen zwischen 0 und 5 bar, die Obergrenzen zwischen 1 und 200 bar. Der Arbeitsdruck sollte innerhalb des Bereichs liegen und nicht an dessen Rand.
• Durchfluss von 1000 bis 50000 l/min: der Regler muss den Spitzenbedarf decken, sonst sackt der Sekundärdruck bei jeder Lastspitze ab.
• Medium: neben Druckluft und neutralen Gasen sind Ausführungen für Trinkwasser, Stickstoff und Argon gelistet, ebenso Varianten für feinstgefilterte, ölfreie Druckluft ab 0,01 µm.
• Gehäusewerkstoff: Aluminium, Aluminium-Druckguss, Messing, Zink-Druckguss, Technopolymer, PA66 GF60, Edelstahl 1.4404 (AISI 316L) und Rotguss in den Ausführungen Rg5, CC499K und 2.1096.01.
• Serie: neben den mechanischen Baureihen FUTURA, SYNTESI, multifix, variobloc, inline und Standard stehen die elektronisch geregelten REGTRONIC-Baureihen 300 und 400 für sollwertgeführte Anwendungen.

Typische Einsatzbereiche

• Konstanter Arbeitsdruck an Maschinen und Druckluftwerkzeugen
• Reduzierung des Netzdrucks auf das Niveau einzelner Teilkreise
• Sollwertgeführte Druckregelung in Prüfständen über die elektronischen Ausführungen
• Druckminderung in Trinkwasserleitungen
• Versorgung von Prüf- und Messaufbauten mit Stickstoff oder Argon

Als Dichtwerkstoffe kommen je nach Baureihe NBR, FKM, FPM, EPDM, SBR, PU, HNBR und TPU zum Einsatz. 102 Artikel sind mit Schutzart IP 65 angegeben.
