Vollautomatisches Ablassventil inkl. Adapter G 1/8 i. x M14x1 - Riegler 100677
- Dieser Artikel: 75,30 € 63,28 €
- Adapterplatte für Standardmanometer, Serie »GA« BG 400 + BG 600 - Riegler 179142 2,75 € 2,31 €
- Metallbehälter mit Sichtrohr, O-Ring »multifix«, BG 1 G1/4 G3/8 - Riegler 100498 34,36 € 28,87 €
Vollautomatisches Ablassventil inkl. Adapter G 1/8 i. x M14x1, Betriebsdruck 4 - 12 bar, Betriebstemperatur 0 °C bis 90 °C Für alle Filter, Filterregler, Wartungseinheiten und Kombieinheiten ab Größe G 1/4. Nicht geeignet für unsere »Mini«-Serien und unsere »multifix«-Serie. Einfacher Anbau anstelle des standardmäßigen Handablassventils.
Technische Daten
| Gehäuse | Kunststoff (PA) |
|---|---|
| DN | 4 mm |
| Behälteranschluss | G 1/8 AG |
| Gewinde Ablassseite | G 1/4 IG |
| Einbaulage | Filterbehälter montiert, senkrecht ± 10% |
| Betriebsdruck min. | 4 bar |
| Betriebsdruck max. | 12 bar |
| Betriebstemperatur min. | 0 °C |
| Betriebstemperatur max. | 90 °C |
| Haube | Messing |

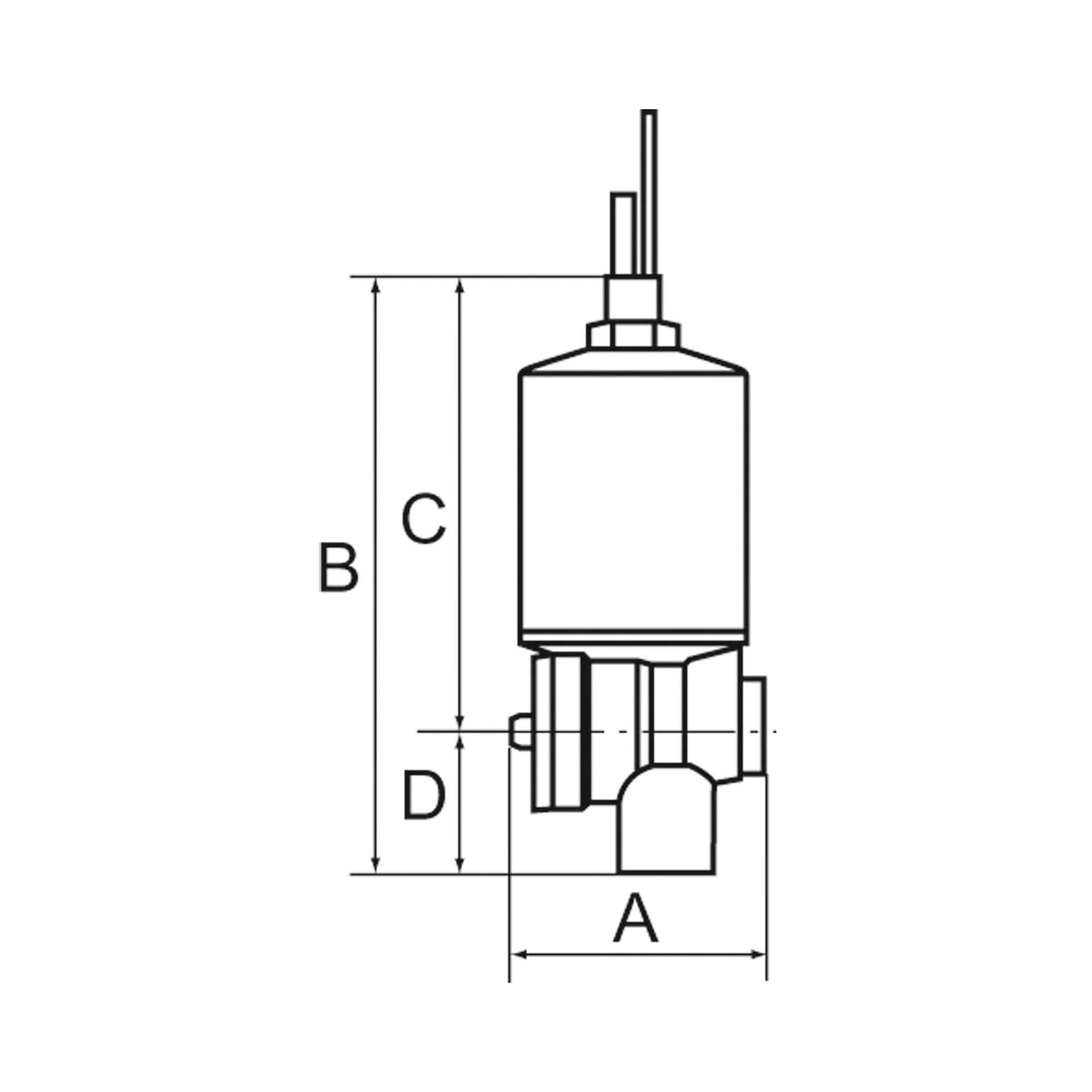

| A | 46,5 mm |
| B | 109,0 mm |
| C | 83,0 mm |
| D | 26,0 mm |
| Medium | Kondensat (Emulsion) |
Normen und Herkunft
- Zolltarifnummer: 84219990
- Ursprungsland: DE
Über Zubehör und Ersatzteile
Diese Gruppe bündelt Ersatz- und Anbauteile rund um die Druckluftaufbereitung, von Filterelementen und Ablassventilen über Magnetspulen bis zu Manometern. Sie hält vorhandene Filter, Regler und Wartungseinheiten im Betrieb, ohne dass gleich die komplette Baugruppe getauscht werden muss. Insgesamt stehen 755 Artikel zur Verfügung.
Worauf es bei der Auswahl ankommt
- Anschlussgewinde: gelistet sind G 1/2 bis G 2 sowie Innen- und Außengewinde in G 1/4, G 3/8 und G 1/2. Das Ersatzteil muss zur Baugröße des vorhandenen Geräts passen.
- Werkstoff: Messing vernickelt, Stahl, Stahl verzinkt, Stahlblech verzinkt, Stahl mit Zinklamellenbeschichtung, Edelstahl, Aluminium-Druckguss, Aluminium eloxiert, Zink-Druckguss sowie die Kunststoffe PA 12, PA 66 und POM.
- Betriebstemperatur: je nach Artikel reichen die Grenzen von -10 bis 0 °C nach unten und von 90 bis 100 °C nach oben.
- Schutzart bei elektrischen Teilen: angegeben ist IP 65 nach EN 60529, erreicht mit korrekt montiertem Stecker inklusive Dichtung.
- Druckbereich der Anbauteile: für die Ablassventil-Ausführung sind 4 bis 12 bar Betriebsdruck und maximal 16 bar Eingangsdruck angegeben.
Typische Einsatzbereiche
- Austausch verbrauchter Filterelemente im geplanten Wartungsintervall
- Nachrüsten automatischer Ablassventile an schwer zugänglichen Filtern
- Ersatz defekter Magnetspulen, ohne das komplette Ventil zu tauschen
- Nachrüsten von Manometern an Reglern, bei denen sie nicht im Lieferumfang sind
- Nachfüllen von Spezialöl für Nebelöler und Druckluftwerkzeuge
Die 755 Artikel stammen aus zwölf Ursprungsländern, darunter DE, IT, AT, GB, PL und HU. Für die elektrischen Komponenten gilt IP 65 nach EN 60529 bei korrekt montiertem Stecker mit Dichtung.
| Hersteller-Nr | 65/0-N |
|---|---|
| Manufacturer | Riegler |
| Country of Manufacture | Deutschland |
| EAN | 4047322337434 |
| Weight | 0.228000 |
| Zolltarifnummer | 84219990 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Temperatur (max.) | 90 |
| Werkstoff | Kunststoff (PA) |
| Betriebsdruck max [bar] | 12.000000 |
| Nennweite DN [mm] | 4 |
| Gehäusewerkstoff | Kunststoff (PA) |
| Medium | Kondensat (Emulsion) |
| Positionserkennung | Nein |
