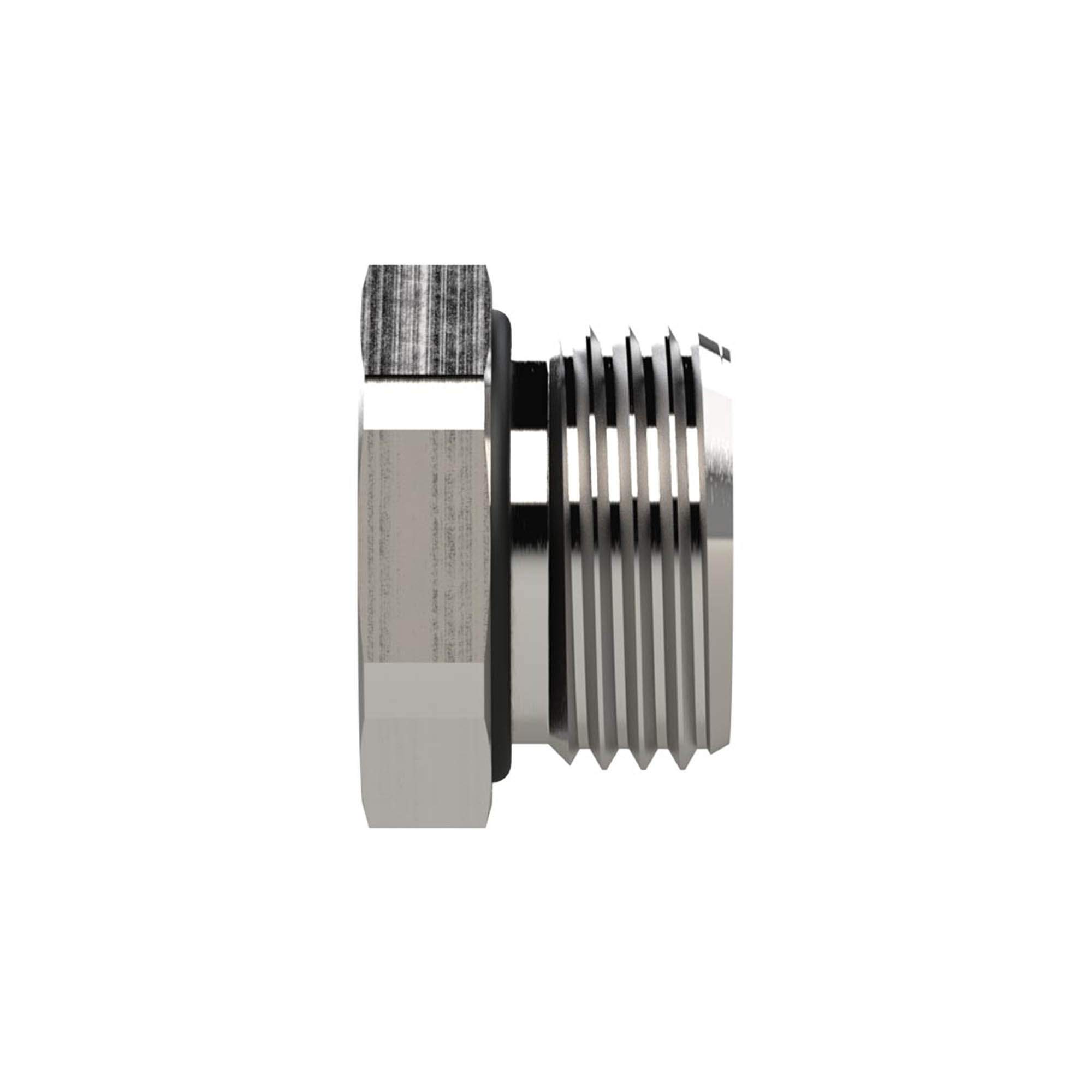

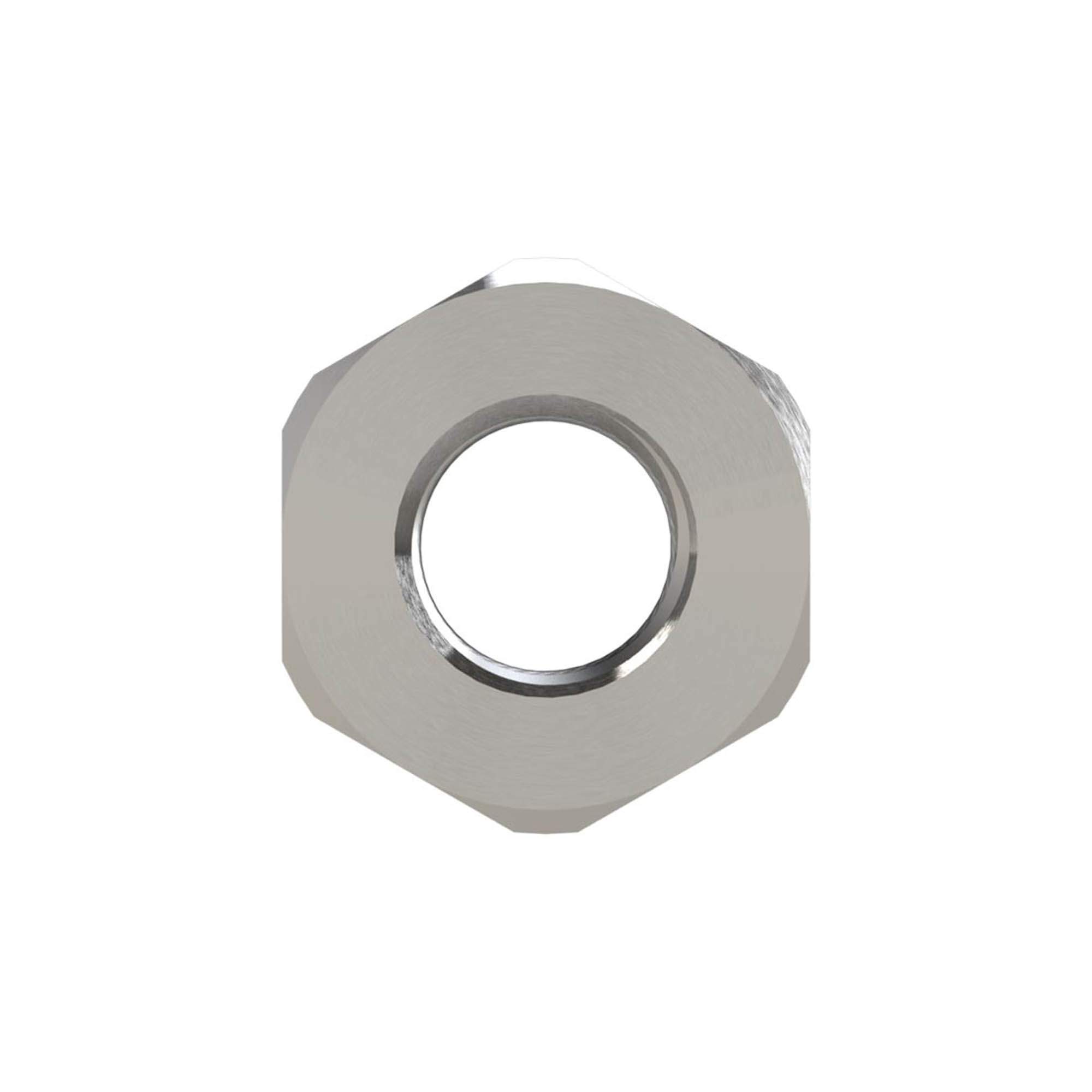

Reduziernippel »NonPlusUltra«, G1/2 AG, G1/4 IG, VPE10 - Riegler 132262

Reduziernippel mit gek. O-Ring »NonPlusUltra«, G 1/2 AG, G 1/4 IG, SW24, FPM (FDA), p= -0,99…25 bar, T=-20…150°C, ES 1.4404, VPE10 Die Serie NonPlusUltra vereint exzellente Materialqualität mit bester Verarbeitung. Alle Komponenten zeichnen sich durch maximale Dichtheit aus und sind durchflussoptimiert. Komplett aus korrosionsfreiem und säurebeständigem Edelstahl mit einer Oberflächenrauheit (Ra) < 0,8 gefertigt, sind sie extrem robust und leicht zu reinigen (auch sterilisierbar). Bewegbare Verschraubungen sind durch einen speziellen Schwenkmechanismus für kontinuierliche Bewegung geeignet. Die Edelstahlverschraubungen sind vielseitig einsetzbar, zum Beispiel in der Prozess- und Verfahrenstechnik, im Lebensmittel- und Pharmabereich, in der Wasserkühlung, zur Schmierung, für Gase, Vakuum und im Reinraum (die geeignete Reinigung der Teile obliegt dem Anwender). Zur Anwendung eignen sie sich ideal in Verbindung mit unseren PUR-Schläuchen Lebensmittelkontakt (FDA). Auf Anfrage lieferbar mit EPDM-Dichtungen, EPDM-Dichtungen mit Trinkwasserzulassung, geeignet für Reinraumklasse 3 nach DIN EN ISO 14644-1 sowie mit farblicher Keramik-Codierung.

Technische Daten

Normen und Herkunft

• Gewindenorm: DIN EN ISO 228-1
• Zolltarifnummer: 73072910
• Ursprungsland: DE

Über Reduziernippel

Reduziernippel verbinden zwei Gewindegrößen, außen die eine, innen die andere. So lässt sich ein Bauteil mit kleinem Anschluss an eine größere Leitung setzen, ohne die Verrohrung zu ändern. Die 201 Artikel decken innen M3 bis G 2 und außen M5 bis G 3 ab, der Arbeitsdruck reicht je nach Ausführung bis 60 bar.

Worauf es bei der Auswahl ankommt

• Zuerst die Gewindepaarung festlegen. Innen sind M3 bis G 2 einschließlich Rp 1 belegt, außen M5 bis G 3 einschließlich R 1/2.
• Die Gewindenorm beachten. Im Programm kommen DIN EN ISO 228-1 und ISO 7-1 vor, und ein Nippel nach der falschen Norm dichtet nicht zuverlässig.
• Den Werkstoff nach Medium und Umgebung wählen. Messing CW614N blank oder galvanisch vernickelt für Druckluft, Edelstahl 1.4404 und 1.4571 für korrosive Medien und Reinigungsprozesse.
• Druck und Temperatur prüfen. Der Arbeitsdruck ist mit 20 bis 60 bar angegeben, einzelne Artikel mit 60 bar Betriebsdruck, die Betriebstemperatur reicht bis 150 °C.
• Die Serie unterscheidet Standard und Sonderfall. value line deckt den üblichen Bedarf, NonPlusUltra bringt den gekapselten O-Ring aus FPM in FDA-konformer Qualität an der Edelstahlausführung mit.

Typische Einsatzbereiche

• Anpassen von Anschlussgewinden an Ventilen und Wartungseinheiten
• Adaption von Manometern und Messgeräten an vorhandene Anschlüsse
• Umbau und Erweiterung bestehender Rohrleitungen
• Anlagen mit Öl, Fett oder neutralen Flüssigkeiten in der Messingausführung
• Reinigungs- und Lebensmittelbereiche in Edelstahl mit FPM-Dichtung

Belegt sind die Gewindenormen DIN EN ISO 228-1 und ISO 7-1 sowie die Werkstoffe Messing CW614N und Edelstahl 1.4404 beziehungsweise 1.4571. Die O-Ring-Variante der Serie NonPlusUltra dichtet mit FPM in FDA-konformer Qualität.
