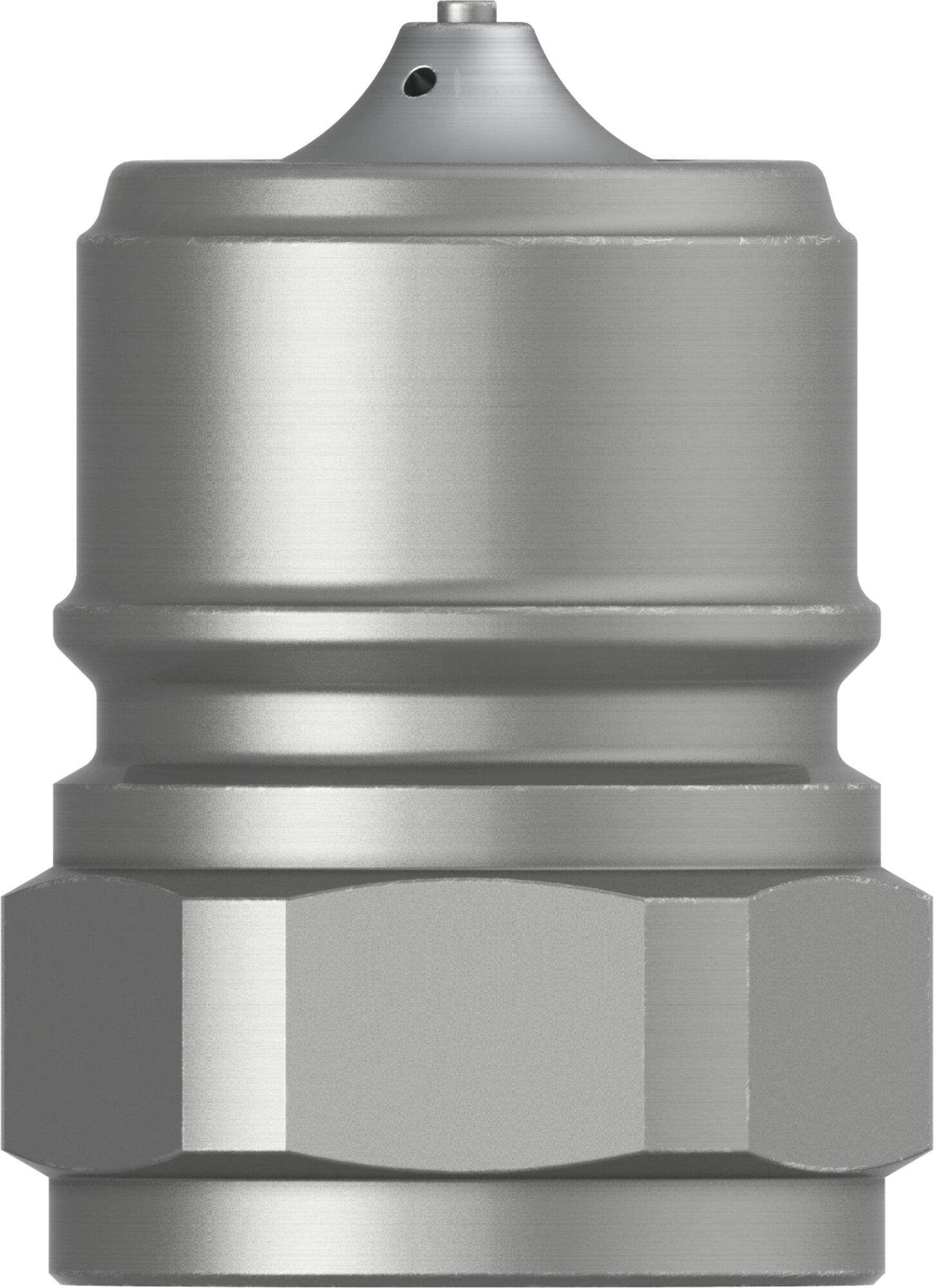

Kupplungsnippel mit Druckeliminator, Innengewinde G 3/4", DN 20, 280 bar, Stahl/NBR - Cejn 105256237
Werkzeugloser Anschluss von Hydraulikleitungen in der Baugröße ISO-DN 20. Der Kupplungsnippel mit Druckeliminator aus Stahl ist gekuppelt für 280 bar freigegeben und wird über Innengewinde G 3/4" eingebaut. Der Dichtungswerkstoff ist NBR.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
In Hydraulikkreisen der Baugröße ISO-DN 20 übernimmt dieser Kupplungsnippel mit Druckeliminator den werkzeuglosen Anschluss und trägt gekuppelt bis 280 bar. Der Druckeliminator baut Restdruck beim Kuppeln ab. Die Serie 525 setzt dafür auf Stahl mit Zink/Nickel-Oberfläche.
Merkmale
- Druckeliminator baut Restdruck beim Kuppeln ab.
- 280 bar Betriebsdruck im gekuppelten Zustand, Mindestberstdruck 1000 bar.
- Innengewinde G 3/4" zum direkten Einschrauben, Baugröße ISO-DN 20.
- Stahl als Hauptwerkstoff, Dichtung aus NBR.
- Manuell betätigter Sicherungsring der Serie 525 gegen unbeabsichtigtes Entkuppeln.
- Stahl mit Zink/Nickel-Oberfläche für lange Standzeit.
Einsatzgebiete
Typisch ist der Einbau an Hydraulikleitungen mit Innengewinde G 3/4", bei denen ein schneller Wechsel gefragt ist. Der Hersteller nennt anspruchsvolle Anwendungen und Umgebungen als Zielbereich der Serie 525.
Werkstoffe und Kennzeichnung
Die Gehäusegröße ist nach ISO-DN mit 20 angegeben, die Anschlussgröße mit 3/4". Als Hauptwerkstoff nennt der Hersteller Stahl, als Dichtungswerkstoff NBR.
Technische Daten
| Produktart | Kupplungsnippel mit Druckeliminator |
|---|---|
| Ausführung | Innengewinde |
| Baugröße ISO-DN | 20 |
| Größe in Zoll | 3/4" |
| Anschlussart | Kupplung mit Kegelventil |
| Anschluss | G 3/4" |
| Max. Betriebsdruck gekuppelt | 280 bar |
| Min. Berstdruck gekuppelt | 1000 bar |
| Hauptwerkstoff | Stahl |
| Dichtungswerkstoff | NBR |
| Serie | Serie 525 |
| Verpackungseinheit | 1 Stück |
| Hersteller | Cejn |
| Hersteller-Nr. | 105256237 |
| Zolltarifnummer | 84812010 |
| GPSR Herstellerdaten | CEJN-Product GmbH, Junkersring 16, DE-53844 Troisdorf, www.cejn.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
